Phoenix Contact 2909909 PTCB E1 24DC/1-3A NO Schutzschalter 1 Schließer 1 St. kaufen

Ein elektronisches Bauteil, vermutlich ein Überspannungsschutzgerät, mit Beschriftungen und Anschlüssen für Ein- und Ausgänge.

Abbildung ähnlich

Elektronisches Modul mit mehreren Ports und Kabelanschlüssen, vertikal positioniert, zeigt farbcodierte Kabel für einfache Verbindung.

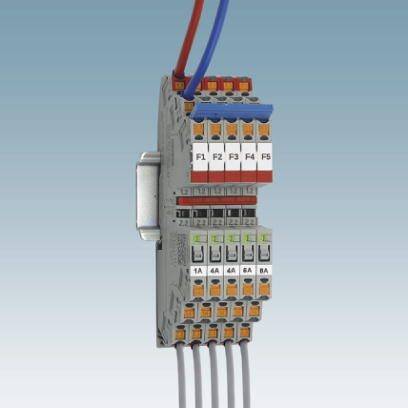

Modulares Stromverteilungssystem: Mehrere Schaltkreise mit Kabeln verbunden, oben rot/blau gekennzeichnet, unten grau.

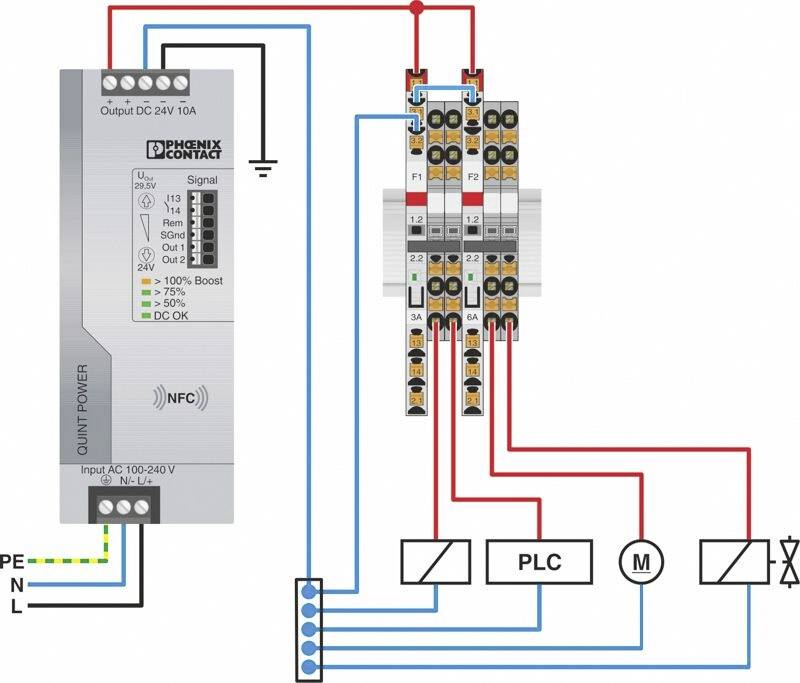

'Stromversorgungsschema: Zeigt Verdrahtung zwischen einer DC-Ausgangseinheit, einer Klemmenreihe, einem PLC und einem Motor.'

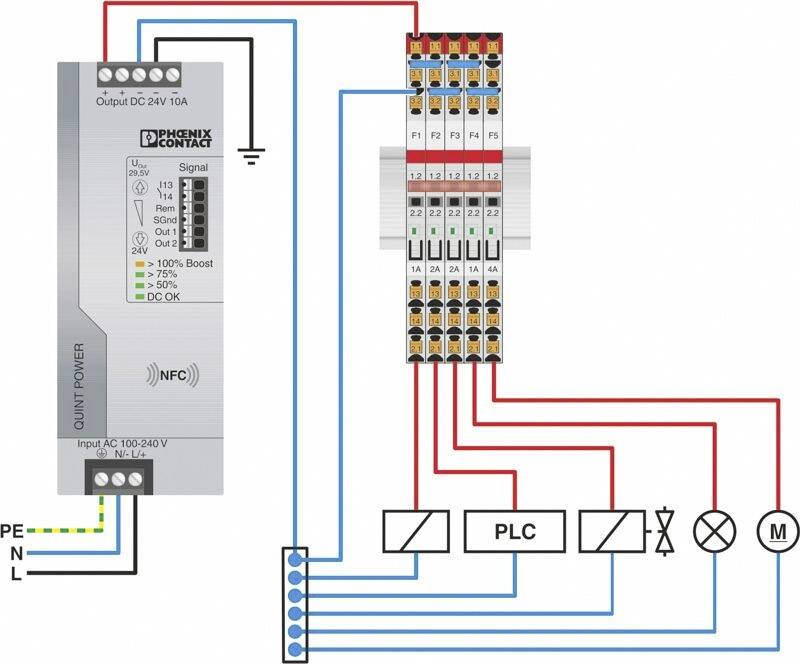

'Schaltplan: Stromversorgungseinheit auf der linken Seite mit DC-Ausgang 24V, 10A, verbunden zu mehreren Klemmen, Sicherungen und PLC. Kabel führen zu Anschluss für M.'

Digitale Anzeige mit den Zahlen 10 und 21 in orangen Feldern und Zahlen 1.2, 2.2 in schwarz. Eine grüne und zwei rote Markierungen.

Technische Zeichnung eines Bauteils mit Maßangaben: Breite 105,8 mm, Höhe 55,6 mm, Tiefe 6,2 mm. Profil zeigt komplexe Form.

Diagramm zeigt Strom (I [A]) gegen Temperatur (T [°C]). Strom bleibt bei 24 A zwischen -20°C und 50°C konstant, fällt dann bei 60°C.

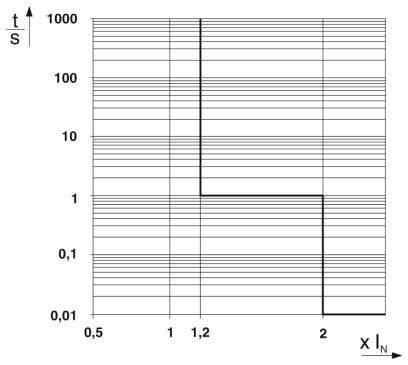

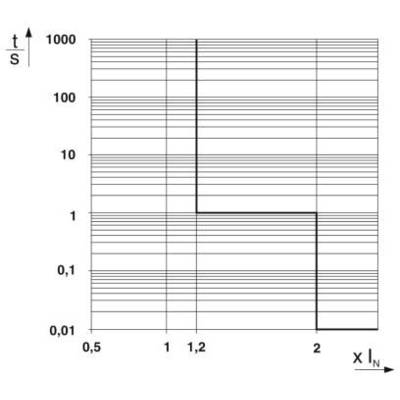

Logarithmisches Diagramm zeigt Strom-Zeit-Krümmung mit Achsen 't/S' und 'X/In'. Vertikale Linien bei '1,2' und '2' betonen Werte.

1/9

Abbildung ähnlich

Produkt-Art

Schutzschalter

Ausführung

Elektronischer Geräteschutzschalter

Anschluss

Push-In-Klemme

Kontaktart

1 Schließer

Herstellerfarbe

Verkehrsgrau

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

6 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 34,16 / Stück)

€ 34,16

zzgl. gesetzl. MwSt.

nur € 3,75

Nur noch 6 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Elektronischer Geräteschutzschalter

sonstige, 1, 6,2 mm, 105,8 mm, 55,6 mm, 27,5 V, 24 A, elektronisch, 4 A, 0,01 ms, 0,014 µF, Mit Fernmeldekontakt: ja, -30..60 °C

Technische Daten

Brennbarkeitsklasse nach UL 94: V-0
Montageart: Tragschiene: 35 mm
Polzahl: 1
Schutzklasse: III
Bauform: Tragschienenmodul einteilig
Sicherungstyp: elektronisch
Bemessungsstoßspannung: 0,5 kV
Betriebsspannung: 18 V DC ... 27,5 V DC
Bemessungsspannung: 24 V DC
Bemessungsstrom IN: 24 A DC (Gesamtstrom Eingang)
Fail-Safe-Element: 4 A DC
Wirkungsgrad: > 99 %
Ruhestrom I0: typ. 12 mA
Verlustleistung: typ. 0,3 W (im Leerlauf)
Wartezeit nach Abschaltung eines Kanals: 5 s (bei Überlast / Kurzschluss)
Temperaturderating: 21 A (Gesamtstrom bei 60 °C)
Auslöseart: E (elektronisch)
Erforderliche Vorsicherung: nicht erforderlich, integriertes Fail-Safe-Element
Spannungsfestigkeit: max. 35 V DC (Lastkreis)
Spannungsfall: 0,06 V (bei 2 A)
Abschaltzeit Lastkreis: ≤ 10 ms (bei Kurzschluss > 2,0 x IN)
Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
Leiterquerschnitt AWG: 24 ... 14
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse: 0,2 mm² ... 2,5 mm²
Betriebsspannung DC: 0 V DC ... 30 V DC
Betriebsstrom DC: 100 mA DC

Produkt-Art: Schutzschalter

Ausführung: Elektronischer Geräteschutzschalter

Anschluss: Push-In-Klemme

Kontaktart: 1 Schließer

Herstellerfarbe: Verkehrsgrau

Min. Temperatur: +60 °C

Max. Temperatur: -30 °C

: IP20

Länge: 55.6 mm

Breite: 6.2 mm

Höhe: 105.8 mm

Inhalt: 1 St.

Typ: PTCB E1 24DC/1-3A NO

Abm.: (L x B x H) 55.6 x 6.2 x 105.8 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2225786 Phoenix Contact 2909909 PTCB E1 24DC/1-3A NO Schutzschalter 1 Schließer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225786 Phoenix Contact 2909909 PTCB E1 24DC/1-3A NO Schutzschalter 1 Schließer 1 St.

Beschreibung

Applikationen einfach aufbauen, da brückbar zu Reihenklemmenprogramm CLIPLINE complete. Individuell aufbauen für passenden Schutz, genau nach Ihren Anforderungen.
