Phoenix Contact 2909910 PTCB E1 24DC/8A NO Schutzschalter 1 Schließer 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Schutzschalter
Ausführung
Elektronischer Geräteschutzschalter
Anschluss
Push-In-Klemme
Kontaktart
1 Schließer
Herstellerfarbe
Verkehrsgrau
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 34,16
3
3% = € 1,11
€ 33,05
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 34,16 / Stück)
€ 39,16
-13 %
€ 34,16
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Elektronischer Geräteschutzschalter
- sonstige, 1, 6,2 mm, 105,8 mm, 55,6 mm, 30 V, 24 A, elektronisch, 15 A, 0,01 ms, 0,025 µF, Mit Fernmeldekontakt: ja, -30..60 °C
Technische Daten
- Brennbarkeitsklasse nach UL 94: V-0
- Montageart: Tragschiene: 35 mm
- Polzahl: 1
- Schutzklasse: III
- Bauform: Tragschienenmodul einteilig
- Sicherungstyp: elektronisch
- Bemessungsstoßspannung: 0,5 kV
- Betriebsspannung: 18 V DC ... 30 V DC
- Bemessungsspannung: 24 V DC
- Bemessungsstrom IN: 24 A DC (Gesamtstrom Eingang)
- Fail-Safe-Element: 15 A DC
- Wirkungsgrad: > 99 %
- Ruhestrom I0: typ. 12 mA
- Verlustleistung: typ. 0,3 W (im Leerlauf)
- Wartezeit nach Abschaltung eines Kanals: 5 s (bei Überlast / Kurzschluss)
- Temperaturderating: 21 A (Gesamtstrom bei 60 °C)
- Auslöseart: E (elektronisch)
- Erforderliche Vorsicherung: nicht erforderlich, integriertes Fail-Safe-Element
- Spannungsfestigkeit: max. 35 V DC (Lastkreis)
- Spannungsfall: 0,13 V (bei 8 A)

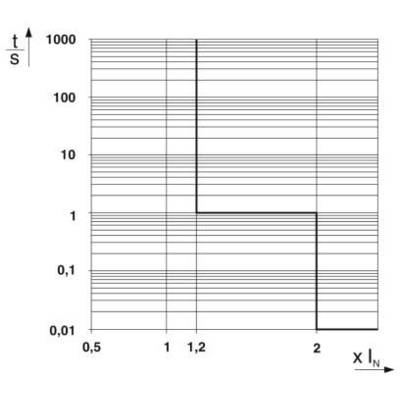

- Abschaltzeit Lastkreis: ≤ 10 ms (bei Kurzschluss > 2,0 x IN)
- Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
- Leiterquerschnitt AWG: 24 ... 14
- Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse: 0,2 mm² ... 2,5 mm²
- Betriebsspannung DC: 0 V DC ... 30 V DC
- Betriebsstrom DC: 100 mA DC
- Produkt-Art
Schutzschalter
- Ausführung
Elektronischer Geräteschutzschalter
- Anschluss
Push-In-Klemme
- Kontaktart
1 Schließer
- Herstellerfarbe
Verkehrsgrau
- Min. Temperatur
+60 °C
- Max. Temperatur
-30 °C
IP20
- Länge
55.6 mm
- Breite
6.2 mm
- Höhe
105.8 mm
- Inhalt
1 St.
- Typ
PTCB E1 24DC/8A NO
- Abm.
(L x B x H) 55.6 x 6.2 x 105.8 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2225787 Phoenix Contact 2909910 PTCB E1 24DC/8A NO Schutzschalter 1 Schließer 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2225787 Phoenix Contact 2909910 PTCB E1 24DC/8A NO Schutzschalter 1 Schließer 1 St.
Beschreibung
Applikationen einfach aufbauen, da brückbar zu Reihenklemmenprogramm CLIPLINE complete. Individuell aufbauen für passenden Schutz, genau nach Ihren Anforderungen.
Ausführung
- Ausstattung: sonstige, 30 V, -30..60 °C
Lieferumfang
- Geliefert wird: Phoenix Contact Elektronischer Geräteschutzschalter PTCB E1 24DC/8A NO, Verpackungseinheit: 1 Stk., EAN: 4055626408774
