Name: Phoenix Contact AXL SE PD16 GND 1337224 Potenzialverteiler 24 V/DC
Brand: Phoenix Contact
SKU: 3583045
Availability: BackOrder

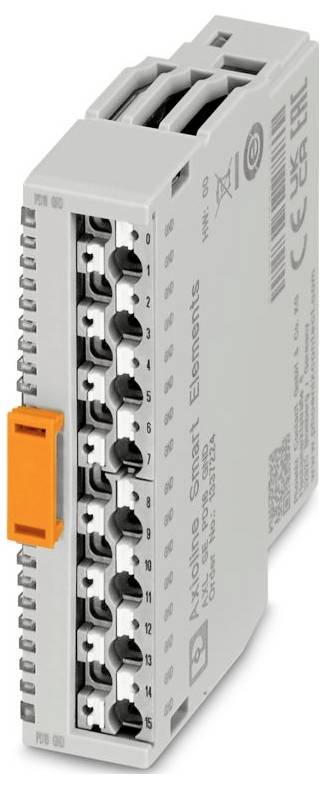

Phoenix Contact AXL SE PD16 GND 1337224 Potenzialverteiler 24 V/DC-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mo., 19. Okt.

89 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 19,46

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Produktfamilie: Axioline Smart Elements
Bauform: modular
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 14,9 mm
Höhe: 62,2 mm
Tiefe: 62 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20 (nicht von UL bewertet)
Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Montageart: Steckmontage (Smart Element-Steckplatz)
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Benennung Anschluss: Peripherie
Abisolierlänge: 8 mm
Einbaulage: Siehe System, in dem Sie das Smart Element einsetzen.
Übertragungsgeschwindigkeit: Siehe System, in dem Sie das Smart Element einsetzen.
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm²
Maximale Verlustleistung bei Nennbedingung: 0 W
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Anzahl Schnittstellen: 1
Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Anschlusstechnik: Anschlusstechnik
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Stromaufnahme: min. 0 mA (ohne angeschlossene Peripherie)
Leiteranschluss: Leiteranschluss
Schutzbeschaltung: Überspannungsschutz | Siehe System, in dem Sie das Smart Element einsetzen.;Verpolschutz | Verpolschutzdiode
Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline Smart Elements".
Besondere Eigenschaften: GND
Versorgungsspannung: 24 V DC (über Card-Edge-Steckverbinder)
Modul: Modul
ID-Code (hex): none
Prozessdatenkanal: 0 Bit
Eingabeadressraum: 0 Byte (alle Systeme außer PROFIBUS);1 Byte (PROFIBUS)
Ausgabeadressraum: 0 Byte
Bedarf an Parameterdaten: 1 Byte
Bedarf an Konfigurationsdaten: 6 Byte
Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde: 500 V AC, 50 Hz, 1 min
Smart Element-Interface: Smart Element-Interface
Potenziale: Logikversorgung der Smart Elements (USE): Potenziale: Logikversorgung der Smart Elements (USE)
Potenziale: Peripherieversorgung (UP): Potenziale: Peripherieversorgung (UP)
Prüfspannung: Versorgung Logik / 24-V-Versorgung (Peripherie): 500 V AC, 50 Hz, 1 min
Prüfspannung: Versorgung Logik / Funktionserde: 500 V AC, 50 Hz, 1 min
Peripherie: Peripherie
