Phoenix Contact AXL SE RS485 1088128 Kommunikationsmodul 24 V/DC kaufen

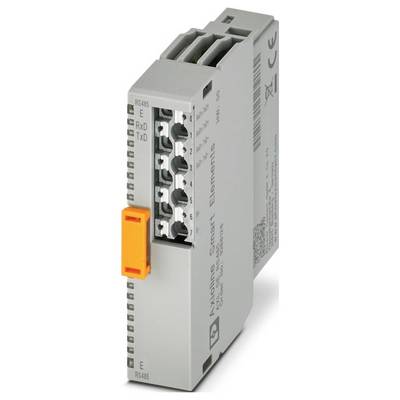

Phoenix Contact AXL SE RS485 1088128 Kommunikationsmodul 24 V/DC-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Do., 8. Okt.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 212,50 / Stück)

€ 212,50

zzgl. MwSt.

Kostenfreier Versand

nur € 16,67

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Kommunikationsmodul

19,2..30 V, DC, Unterstützt Protokoll für EtherNet/IP: nein, Funkstandard Bluetooth: nein, Funkstandard WLAN 802.11: nein, Funkstandard GPRS: nein, IO-Link Master: nein, Systemkomponente: ja, Schutzart (IP): IP20, Mit Potentialtrennung: nein, Feldbusanschluss über seperaten Buskoppler möglich: ja, Tragschienenmontage möglich: nein, Wand-/Direktmontage möglich: nein

Technische Daten

Produktfamilie: Axioline Smart Elements
Bauform: modular
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 14,9 mm
Höhe: 62,2 mm
Tiefe: 62 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Montageart: Steckmontage (Smart Element-Steckplatz)
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Benennung Anschluss: Peripherie
Abisolierlänge: 8 mm
Einbaulage: Siehe System, in dem Sie das Smart Element einsetzen.
Übertragungsgeschwindigkeit: 1200 Bit/s ... 230400 Bit/s (parametrierbar)
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm²
Maximale Verlustleistung bei Nennbedingung: 0,7 W
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Anzahl Schnittstellen: 1
RS-485: RS-485
Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Anschlusstechnik: Anschlusstechnik
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Stromaufnahme: min. 6 mA (ohne angeschlossene Peripherie)
Leiteranschluss: Leiteranschluss
Schutzbeschaltung: Überspannungsschutz | Siehe System, in dem Sie das Smart Element einsetzen.;Verpolschutz | Verpolschutzdiode
Übertragungsphysik: Kupfer
Abschlusswiderstand: 120 Ω (aktiv, integriert)
Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline Smart Elements".
Besondere Eigenschaften: Prozessdatenbreite: 20 Byte;Transparentprotokoll
Versorgungsspannung: 24 V DC (über Card-Edge-Steckverbinder)
Datenbits: 7 oder 8
Modul: Modul
ID-Code (hex): none
Prozessdatenkanal: 160 Bit
Eingabeadressraum: 20 Byte
Ausgabeadressraum: 20 Byte
Bedarf an Parameterdaten: 10 Byte
Bedarf an Konfigurationsdaten: 7 Byte
Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde: 500 V AC, 50 Hz, 1 min
Stoppbits: 1 oder 2
Eingangspuffer: 4 kByte
Ausgangspuffer: 1 kByte
Smart Element-Interface: Smart Element-Interface
Potenziale: Logikversorgung der Smart Elements (USE): Potenziale: Logikversorgung der Smart Elements (USE)
Startzeit bis zur Betriebsbereitschaft: < 500 ms
Potenziale: Peripherieversorgung (UP): Potenziale: Peripherieversorgung (UP)
Prüfspannung: Versorgung Logik / 24-V-Versorgung (Peripherie): 500 V AC, 50 Hz, 1 min
Prüfspannung: Versorgung Logik / Funktionserde: 500 V AC, 50 Hz, 1 min
Peripherie: Peripherie
Prüfspannung: Versorgung Logik / RS-485-Schnittstelle: 500 V AC, 50 Hz, 1 min
Prüfspannung: 24-V-Versorgung (Peripherie) / RS-485-Schnittstelle: 500 V AC, 50 Hz, 1 min
Prüfspannung: RS-485-Schnittstelle / Funktionserde: 500 V AC, 50 Hz, 1 min
