Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 16 Rastermaß: 3.5 mm 1790438 1 St. kaufen

Ein grüner, rechteckiger Steckverbinder mit mehreren orangefarbenen Anschlussbuchsen, geeignet für elektronische Verdrahtung.

Abbildung ähnlich

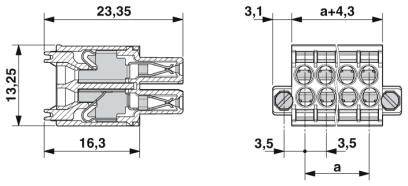

Technische Zeichnung eines Steckverbinders mit Maßangaben; Breite: 23,35 mm, Höhe: 13,25 mm; weitere Maße: 16,3 mm, 3,1 mm, 3,5 mm, a+4,3 mm.

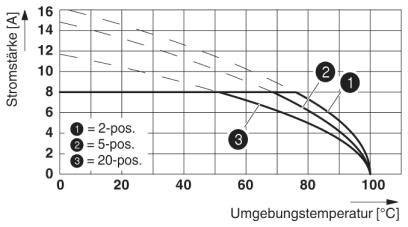

Diagramm zeigt Stromstärke in Ampere gegen Umgebungstemperatur in Grad Celsius. Drei Kurven für unterschiedliche Positionen, alle sinken mit steigender Temperatur.

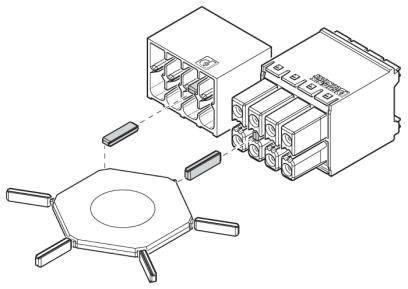

Steckverbindersystem mit sechseckigem Anschluss, zeigt Positionierung und Verbindung der Steckmodule.

1/4

Abbildung ähnlich

Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse

Anzahl Reihen

3.5 mm

Polzahl Gesamt

Datenblatt (PDF)

Sofort-Lieferung Di., 6. Okt.

32 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 22,49 / Stück)

€ 22,49

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Leiterplattensteckverbinder

Inhalt: 1 St.
Anzahl Reihen: 2
Polzahl Gesamt: 16

Technische Daten

Anzahl der Anschlüsse: 32
Isolierstoffgruppe: I
Bemessungsstoßspannung (III/3): 2,5 kV
Stecksystem: MINI COMBICON - DFMC 1,5
Verriegelung: Schraubflansch
Anzahl der Potenziale: 32
Bauhöhe (Höhe ohne Lötpin): 13,25 mm
Umgebungstemperatur (Montage): -5 °C ... 100 °C
Steckkraft je Pol ca.: 3 N
Ziehkraft je Pol ca.: 2 N
Steckzyklen: 25

Produkt-Art: Buchsengehäuse-Kabel

Bauform: Buchse

Anzahl Reihen: 2

Besonderheiten: mit PUSH-IN-Federanschluss

RM: 3.5 mm

Polzahl Gesamt: 16

Breite: 63 mm

Nennstrom: 8 A

Nennstrom - gerundet: 8 A

Inhalt: 1 St.

AWG max.: 16

AWG min.: 24

Abisolierlänge (max.): 10 mm

Abm.: (L x B x H) 23.35 x 63 x 13.25 mm

Anschluss: Push-In-Klemme
Federklemme

Herst.-Teilenr.: 1790438

Herstellerfarbe: Grün

Isolationsmaterial: PA

Kontaktmaterial: Cu-Legierung, verzinnt

Kontaktoberfläche Steckseite: Zinn

Nennspannung: 160 V

Höhe: 13.25 mm

Länge: 23.35 mm

max. Querschnitt: 1.5 mm²

min. Querschnitt: 0.2 mm²

Max. Temperatur: +100 °C

Min. Temperatur: -40 °C

Typ: DFMC 1,5/16-STF-3,5

Polzahl: 32

Bemessungsspannung: 160 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209374 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 16 Rastermaß: 3.5 mm 1790438 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209374 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 16 Rastermaß: 3.5 mm 1790438 1 St.

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker. Optimiert für beengte Einbausituationen: Bedienung und Leiteranschluss aus einer Richtung. Verschraubbarer Flansch für höchste mechanische Stabilität.
