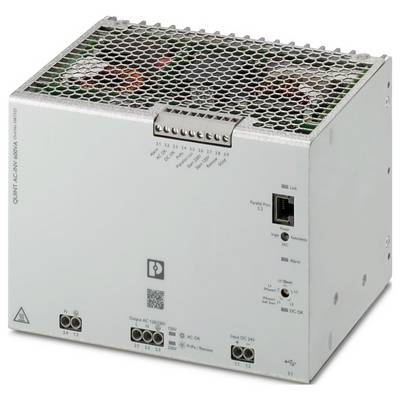

Phoenix Contact DC/AC-Inverter QUINT4-INV/24DC/1AC/600VA/USB 600 VA 24 V/DC - 120 V/AC, 230 V/AC, 24 V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 842,95
steuerfreie IGL
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
DC/AC-Inverter
- 120 V, 86 %, Ethernet: nein, Schutzart (IP): IP20, 2,525 kg, 180 mm, 130 mm, 125 mm
Technische Daten
- Produktfamilie: QUINT INVERTER
- Anschlussart: RJ45
- Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
- Breite: 180 mm
- Höhe: 130 mm
- Tiefe: 125 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 60 °C (> 50 °C: 2,5 % / K)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: EN 61000-4-8
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: Überspannungskategorie
- Verschmutzungsgrad: 2
- Vibration (Betrieb): 5 Hz ... 100 Hz, 0,7g (EN 60068-2-6)
- Abisolierlänge: 8 mm
- Frequenzbereich: 0,15 MHz ... 80 MHz
- Kennzeichnung: UL/C-UL Listed UL 61010-2-201
- Schutzklasse: I
- Ausgangsspannung: 24 V
- Anzahl Schnittstellen: 1
- Frequenz: 50 Hz;60 Hz
- Stromaufnahme: typ. 23 A;max. 28 A
- Wirkungsgrad: > 86 % (120 V AC);> 87 % (230 V AC)
- Nennausgangsstrom (IN): 5 A (120 V AC);2,6 A (230 V AC)
- Serienschaltbarkeit: nein
- Verlustleistung Leerlauf maximal: typ. 21 W (120 V AC);typ. 21 W (230 V AC)
- Verlustleistung Nennlast maximal: typ. 72 W (120 V AC);typ. 66 W (230 V AC)
- Parallelschaltbarkeit: ja;max. 3
- Eingang: ± 1 kV (symmetrisch);± 2 kV (asymmetrisch)
- Position: 3.x
- Leiteranschluss: Leiteranschluss
- starr: 0,2 mm² ... 1,5 mm²
- flexibel: 0,2 mm² ... 1,5 mm²
- flexibel mit Aderendhülse ohne Kunststoffhülse: 0,2 mm² ... 1,5 mm²
- flexibel mit Aderendhülse mit Kunststoffhülse: 0,2 mm² ... 1,5 mm²
- starr (AWG): 30 ... 12
- Ausgang: ± 2 kV (symmetrisch);± 4 kV (asymmetrisch)
- Signal: 30 A/m
- Anschlusskennzeichnung: 3.9
- Funktion: Signalerde
- Signalerde SGnd: Signalerde SGnd
- Bezugspotenzial: für die Signaleingänge und Signalausgänge
- Anzahl Phasen: 1
- MTBF (IEC 61709, SN 29500): 532525 h (40 °C)
- Artikelabmessungen: Artikelabmessungen
- Einbaumaß: Einbaumaß
- Gehäusematerial: Metall
- Einsatzhöhe: ≤ 3000 m (> 2000 m: 0,6 % / 100 m)
- Max. zul. Luftfeuchtigkeit (Betrieb): ≤ 95 %
- Schock: 20g je Raumrichtung (EN 60068-2-27)
- UL: UL
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
- Niederspannungs-Richtlinie: Konformität zur NSR-Richtlinie 2014/35/EU
- Entladung statischer Elektrizität: Entladung statischer Elektrizität
- Kontaktentladung: ± 6 kV
- Luftentladung: ± 8 kV
- Bemerkung: Kriterium A (B für USB)
- Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
- Prüffeldstärke: 10 V/m
- Schnelle Transienten (Burst): Schnelle Transienten (Burst)
- Stoßspannungsbelastung (Surge): Stoßspannungsbelastung (Surge)
- Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
- Magnetfeld mit energietechnischer Frequenz: Magnetfeld mit energietechnischer Frequenz
- Kriterien: Kriterien
- Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
- Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
- Leistungsfaktor (cos phi): 0,8
- Derating: 50 °C ... 60 °C (2,5 %/K)
- Crest Faktor: 2,8
- Einbauabstand rechts/links: 0 mm / 0 mm
- Einbauabstand oben/unten: 50 mm / 50 mm
- Scheinleistung: 600 VA
- Eingangsspannung: 24 V DC
- Störaussendung: Störaussendung nach EN 61000-6-4
- Störfestigkeit: Störfestigkeit nach EN 61000-6-2
- Dauerlaststrom: ≤ 20 mA
- Benennung Signalisierung: Parallel run
- Schnittstelle: Parallel Port
- Verriegelung: Rasthaken
- Übertragungsphysik: USB 2.0
- Signalausgang DC OK: Signalausgang DC OK
- Art der Signalisierung: LED rot
- EN 61010-2-201: II
- Verzerrungsfaktor (THD): < 3 % (lineare Last);< 8 % (nichtlineare Last)
- Antriebsform Schraubenkopf: Längsschlitz L
- Eingangsspannungsbereich DC: 20 V DC ... 30 V DC
- Potenzialtrennung: ja
- Kabellänge max: 3 m
- Form der Ausgangsspannung: reiner Sinus
- Nennausgangsfrequenz: 60 Hz 50 Hz ±0,5 %
- Wirkleistung: 480 W
- Überlastfähigkeit Netzbetrieb: 105 % (dauerhaft);120 % ... 150 % (20 s / 5 s, danach Abschaltung)
- Elektronische Strombegrenzung: > 2,5 x IN (> 200 ms)
- Eigenschaften: verriegelbar
- Signaleingang Start: Signaleingang Start
- Low-Signal: Verbindung nach SGnd mit < 2,7 kΩ
- High-Signal: Offen (> 35 kΩ zwischen Remote und SGnd)
- Signaleingang Remote: Signaleingang Remote
- Signalausgang AC OK: Signalausgang AC OK
- Schaltausgang: Transistorausgang, aktiv
- LED-Statusanzeige: rot
- Signalausgang Alarm: Signalausgang Alarm
- Signalausgang P > PN: Signalausgang P > PN
- Signalausgang Parallel run: Signalausgang Parallel run
- Eingangsspannung
20 - 30 V/DC
- Produkt-Art
DC/AC-Inverter
- Signal-Ausgangsform
Reine Sinuswelle
- Ausgangsspannung
120 V/AC
230 V/AC
24 V
600 VA
- Eingangsspannung
24 V/DC
- Ausgangsfrequenz
60 Hz, 50 Hz
- Eingangsstrom (max.)
28 A
- Gewicht
2.525 kg
- Breite
180 mm
- Höhe
130 mm
- Tiefe
125 mm
- Typ
QUINT4-INV/24DC/1AC/600VA/USB
IP20
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3562927 Phoenix Contact DC/AC-Inverter QUINT4-INV/24DC/1AC/600VA/USB 600 VA 24 V/DC - 120 V/AC, 230 V/AC, 24 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3562927 Phoenix Contact DC/AC-Inverter QUINT4-INV/24DC/1AC/600VA/USB 600 VA 24 V/DC - 120 V/AC, 230 V/AC, 24 V
Beschreibung
QUINT INVERTER, Tragschienenmontage, Eingang:24 V DC, Ausgang:1AC / 600 VA, reiner Sinus.
Ausführung
- Ausstattung: 120 V
Lieferumfang
- Geliefert wird: Phoenix Contact DC/AC-Inverter QUINT4-INV/2#1067325, Verpackungseinheit: 1 Stk., EAN: 4055626737003
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
