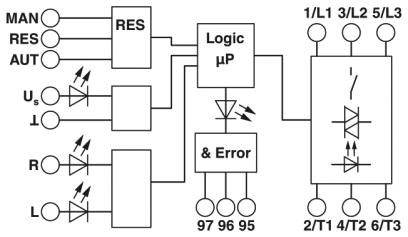

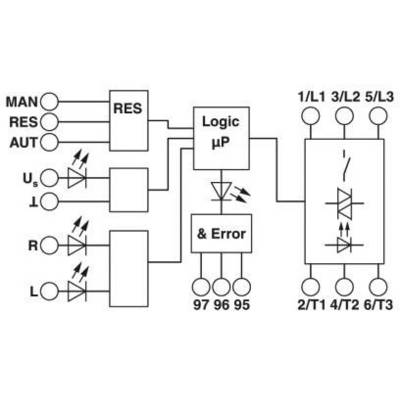

Diagramm zeigt elektronische Schaltung mit Komponenten wie Logik-μP, LED-Indikatoren für Fehler, sowie mehrere Ein- und Ausgänge.

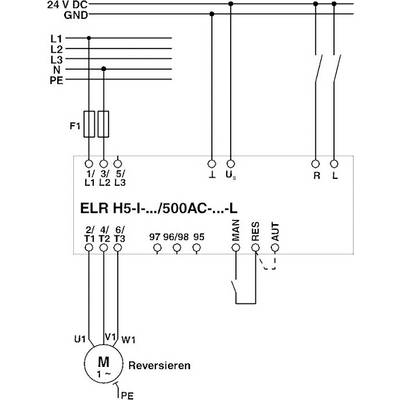

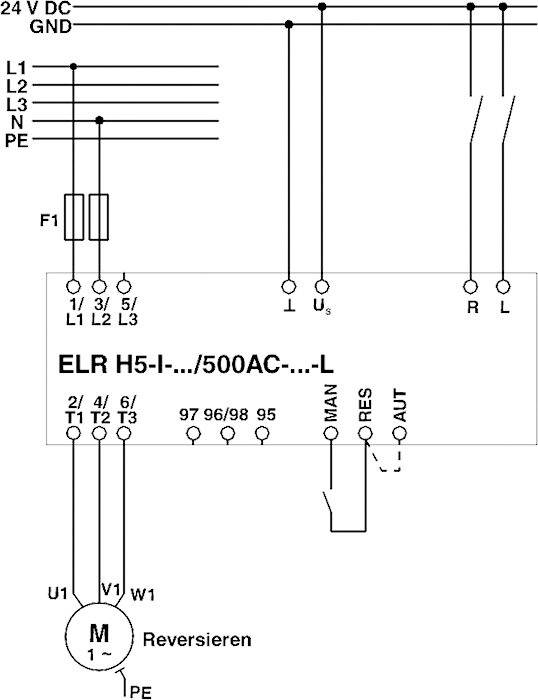

Schaltplan einer Motorsteuerung mit Komponenten: Sicherung (F1), Relais (ELR H5), Motor (M), mit Anschlüssen und Steueroptionen (MAN, RES, AUT).

Schaltschema einer elektrischen Anlage: zeigt Verkabelung und Bestandteile wie Schalter, Motor (M1), und Sicherungen (F1, F2, F3) mit +24V DC.

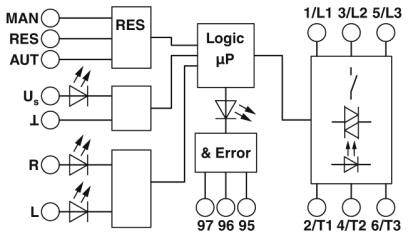

'Schaltplan eines logischen Steuerplatzes mit Mikroprozessor und Fehleranzeige, Eingängen für manuelle Steuerung und automatisierten Modus.'

'Schaltschema mit 24V DC, Sicherungen F5, F4 und Transistoren T1, T2. Zwei Schalter K1, K2 in Parallelschaltung führen zu GND.'

Schaltplan eines Elektromotors mit zwei Schützen (K1, K2) und vier Sicherungen (F1-F4). Verbindungen zu L1, L2, L3 und Erdung (PE).

1/8

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 109,18

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 9. Sept.

Kostenfreier Versand

€ 174,99

€ 124,99

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Hybrid-Motorstarter

WEEE des Herstellers: DE50738265

Technische Daten

Montageart: Tragschienenmontage
Schutzart: IP20
Abisolierlänge: 8 mm
Max. Einsatzhöhe: < 2000 m
Netzfrequenz: 50/60 Hz
Steuerspeisespannungsbereich: 19.2 V/DC - 30 V/DC
Bemessungssteuerspeisestrom: 40 mA
Benennung Eingang: Steuereingang rechts / links
Verlustleistung: 1.1 W - 3.3 W
Betriebsspannungsanzeige: LED grün
Statusanzeige: LED gelb
Fehleranzeige: LED rot
Benennung Anschluss: Steuerkreis
Schraubengewinde: M3
Art des Motorstarters: Wendestarter
Leiterquerschnitt: 0.2 mm² - 2.5 mm²
Leiterquerschnitt AWG: 24 - 14
Anzugsdrehmoment: 0.5 Nm - 0.6 Nm
Bemessungsstoßspannung: 6 kV
Bemessungsisolationsspannung: 500 V

Motor-Spannung: 550 V/AC

Produkt-Art: Motorstarter

Anschluss-Strom: 2.4 A

Betriebsspannung (Details): 42 V AC - 550 V AC

Nennspannung: 24 V/DC

Wirkphasen: 3

Herst.-Teilenr.: 2905513

Nennstrom: 2.4 A

Nennstrom - gerundet: 2.4 A

Typ: ELR H5-I-SC-24DC/500AC-2-L

Abm.: (B x H x T) 22.5 x 107 x 114 mm

Anschluss: Schrauben

Breite: 22.5 mm

Höhe: 107 mm

Tiefe: 114 mm

Max. Temperatur: +70 °C

Min. Temperatur: -25 °C

: 22.5

: 107 mm

: 114 mm

: 0

: 0

: 0.18-2.4 A

: TRUE

: 19.2-19.2 V

: IP20

: Schraubanschluss

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2140962 Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 Motorstarter 24 V/DC Nennstrom 2.4 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2140962 Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 Motorstarter 24 V/DC Nennstrom 2.4 A

Beschreibung

Hybrid-Motorstarter zum Reversieren von 3~ AC-Motoren bis 550 V AC, mit 24 V DC Eingang, 2,4 A Ausgangsstrom, Class 10 Auslösecharakteristik, mit eingeschränkter Überlastfunktion ohne Symmetrieüberwachung und Phasenausfallerkennung, sowie keine Unterlasterkennung.
