Phoenix Contact ELR H5-IES-SC-230AC/500AC-2 Motorschütz 230 V/AC 2.4 A Passend für Marke (Relais): Phoenix Contact 1 St. kaufen

Ein graues elektronisches Gerät mit einem roten Knopf mit der Aufschrift „RESET", gelben LED-Leuchten und Anschlussklemmen oben, das zur Sicherheitsüberwachung verwendet wird.

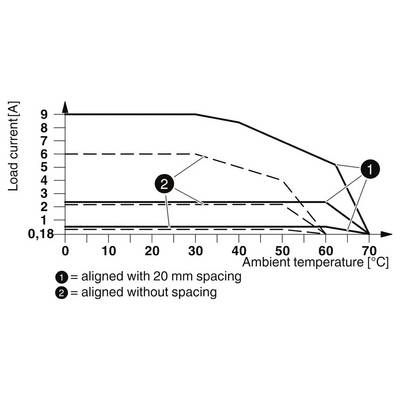

Diagramm zeigt Last-Stromstärke in Ampere gegen Umgebungstemperatur in Celsius. Linie 1 zeigt höhere Stromstärke mit 20 mm Abstand im Vergleich zu Linie 2 ohne Abstand.

„Schaltplan für die Drehstrommotor-Steuerung mit Sicherungen (F1-F3), Schützen (K1-K4), Motor (M) und Schutzerdungsverbindungen (PE)."

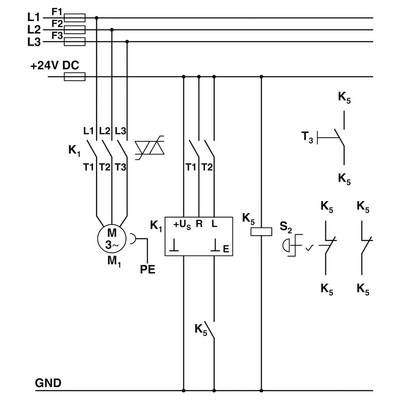

Schaltschema eines 24V-Gleichstromkreises mit den Komponenten F4, F5, T1, T2, T3, Schaltern S2, Relais K1-K5 und GND-Verbindung.

Phoenix Contact ELR H5-IES-SC-230AC/500AC-2 Motorschütz 230 V/AC 2.4 A Passend für Marke (Relais): Phoenix Contact 1 St.-4

Schaltschema eines Logiksteuerkreises mit manuellen, Zurücksetzen-, Automatikbetrieben und LED-Anzeigen. Bezeichnungen umfassen 'Logic µP', 'RES' und 'Error'.

1/6

Produkt-Art

Motorschütz

Nennspannung

230 V/AC

Laststrom

2.4 A

Anschluss

Schraubklemme

Typ

ELR H5-IES-SC-230AC/500AC-2

Datenblatt (PDF)

Lieferung Mi., 16. Sept.

100 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 130,13

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Mi., 9. Sept.

4 Stück

Kostenfreier Versand

€ 199,99

€ 154,16

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

"4-in-1" Hybrid-Motorstarter

Rechtslauf/Linkslauf/Motorschutz/NOT-HALT
Ersetzt 4 Schütze
Einstellbare Überlastabschaltung

Technische Daten

Art des Motorstarters: Wendestarter , Mit Kurzschlussauslöser: Nein , Bemessungssteuerspeisespannung AC 50 Hz: 85 V, Bemessungssteuerspeisespannung AC 50 Hz: 85 V, Bemessungssteuerspeisespannung AC 60 Hz: 85 V, Bemessungssteuerspeisespannung AC 60 Hz: 85 V, Spannungsart zur Betätigung: AC , Bemessungsbetriebsstrom Ie: 2.4 A, Überlastauslöser Stromeinstellung: 2.4 A, Überlastauslöser Stromeinstellung: 0.18 A, Anzahl der Hilfskontakte als Schließer: 0 , Anzahl der Hilfskontakte als Öffner: 0 , Auslöseklasse: CLASS 10 , Anschlussart Hauptstromkreis: Schraubanschluss , Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss , Tragschienenmontage möglich: Ja , Geeignet für NOT-AUS: Ja , Schutzart (IP): IP20 , Breite: 22.5 mm, Höhe: 107 mm, Tiefe: 114 mm

Produkt-Art: Motorschütz

Typ: ELR H5-IES-SC-230AC/500AC-2

Nennspannung: 230 V/AC

Steuerspannung (min.): 85 V/AC

Steuerspannung (max.): 253 V/AC

Steuerspannungs-Bereich: 85 - 253 V/AC

Schaltspannung (min.): 42 V/AC

Schaltspannung (max.): 550 V/AC

Dauerstrom (max.): 2.4 A

Laststrom: 2.4 A

Passend für Marke: Phoenix Contact

Passend für Serie: Phoenix Contact Serie ELR H5

Anschluss: Schraubklemme

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Breite: 99 mm

Höhe: 22.5 mm

Tiefe: 114.5 mm

Abm.: (B x H x T) 99 x 22.5 x 114.5 mm

Inhalt: 1 St.

: 22.5

: 107 mm

: 114 mm

: 1

: 1

: 0.18-2.4 A

: TRUE

: 85-85 V

: 85-85 V

: IP20

: Schraubanschluss

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 507290 Phoenix Contact ELR H5-IES-SC-230AC/500AC-2 Motorschütz 230 V/AC 2.4 A Passend für Marke (Relais): Phoenix Contact 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 507290 Phoenix Contact ELR H5-IES-SC-230AC/500AC-2 Motorschütz 230 V/AC 2.4 A Passend für Marke (Relais): Phoenix Contact 1 St.

Beschreibung

Der 3-phasige Hybrid-Motorstarter mit Wendefunktion und Stromüberwachung vereinigt vier Funktionen in einem: Rechtsschütz, Linksschütz, Motorschutzrelais und NOT-HALT-Schütz bis Kategorie 3. Durch die interne Verriegelungsschaltung und Lastverdrahtung wird der Verdrahtungsaufwand auf ein Minimum reduziert.
