Phoenix Contact PLC-RSC- 24DC/2X21/FG Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 2 Wechsler 1 St. kaufen

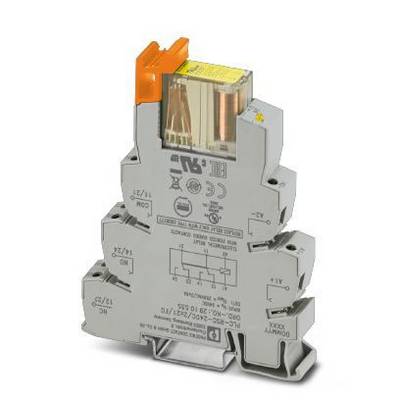

Ein elektronisches Relais mit Anschlussklemmen, Gehäuse aus grauem Kunststoff und orangenem Hebel oben. Markierungen und Diagramm sind auf der Vorderseite sichtbar.

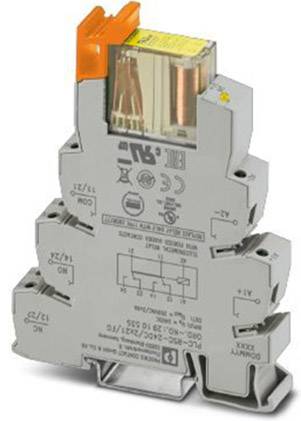

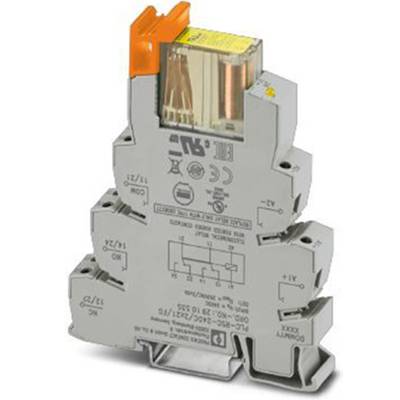

'Ein Stecksockel mit integriertem Relaismodul, beschriftet mit technischen Spezifikationen. Oben ist ein orangefarbener Kunststoffhebel sichtbar.'

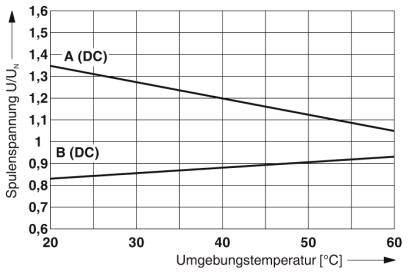

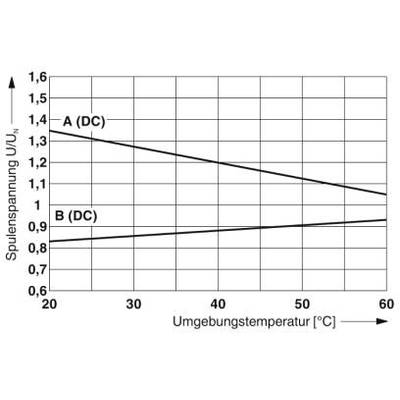

'Diagramm zeigt Spulenspannung U/UN in Abhängigkeit von der Umgebungstemperatur. A(DC) sinkt, B(DC) steigt von 20°C bis 60°C.'

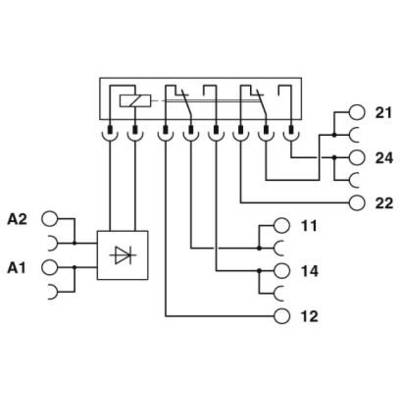

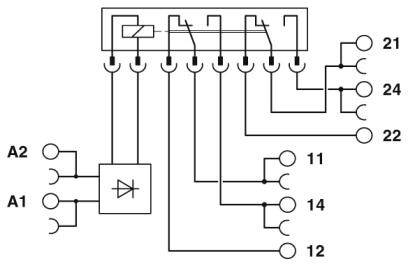

Schaltplan: Darstellung eines Relaismoduls mit Spulenanschlüssen (A1, A2) und Kontakten (11, 12, 14, 21, 22, 24). Verbindungspunkte deutlich markiert.

1/4

Produkt-Art

Relaisbaustein

Kontaktart

2 Wechsler

Nennspannung

24 V/DC

Schaltspannung (max.)

250 V DC/AC

Schaltstrom (max.)

6 A

Datenblatt (PDF)

Sofort-Lieferung Mi., 15. Juli

4 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 43,33 / Stück)

€ 43,33

zzgl. gesetzl. MwSt.

nur € 4,58

Nur noch 4 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Schaltspannung maximal: 250 V AC/DC
Schaltspannung minimal: 5 V (10 mA)
Schaltstrom minimal: 10 mA (5 V)
Einschaltstrom maximal: 6 A
Abschaltleistung (ohmsche Last) maximal:
144 W (24 V DC)
288 W (48 V DC)
88 W (110 V DC)
110 W (220 V DC)
1500 VA (250 V AC)
Schaltvermögen:
3 A (24 V, DC13)
3 A (230 V, AC15)
Einbaulage: beliebig
Montagehinweis: anreihbar ohne Abstand
Abisolierlänge: 8 mm
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Bemessungsisolationsspannung: 250 V AC
Bemessungsstoßspannung: 6 kV
Isolierung: Sichere Trennung, verstärkte Isolierung
Überspannungskategorie: III

Produkt-Art: Relaisbaustein

Typ: PLC-RSC- 24DC/2X21/FG

Anschluss: Schrauben

Ansprechzeit: 10 ms

Abfallzeit: 10 ms

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi

Nennspannung: 24 V/DC

Schaltspannung (max.): 250 V DC/AC

Schaltstrom (max.): 6 A

Mechanische Lebensdauer: 10⁷ Schaltspiele

Besonderheiten: mit LED

: Relaisschutzart RT II

Max. Temperatur: +60 °C

Min. Temperatur: -20 °C

Länge: 104 mm

Breite: 14 mm

Höhe: 80 mm

Abm.: (L x B x H) 104 x 14 x 80 mm

Inhalt: 1 St.

Dokumente & Downloads

Datenblatt

Datenblatt 2225807 Phoenix Contact PLC-RSC- 24DC/2X21/FG Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 2 Wechsler 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225807 Phoenix Contact PLC-RSC- 24DC/2X21/FG Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 2 Wechsler 1 St.

Beschreibung

PLC-INTERFACE, bestehend aus Relaissockel und steckbarem Sicherheitsrelais mit zwangsgeführten Kontakten gemäß DIN EN 50205, Schraubanschluss, 2 Wechsler, zwangsgeführt, Eingangsspannung: 24 V DC
