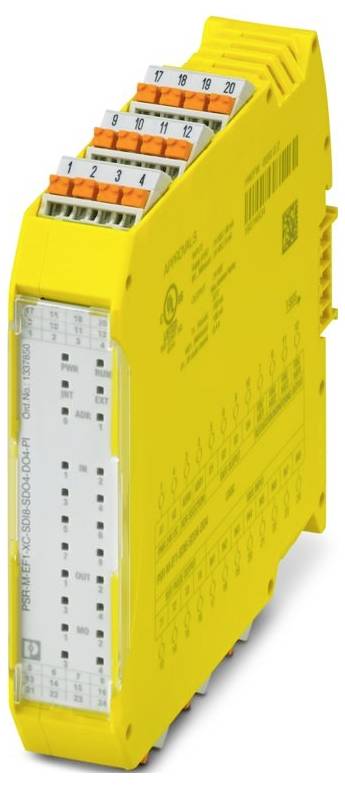

Abbildung ähnlich
Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 Erweiterungsmodul 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
6 Stück
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 902,22
steuerfreie IGL
Kostenfreier Versand
Nur noch 6 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Erweiterungsmodul
- Erweiterungsgerät, Tragschienenmontage möglich: ja, Mit abnehmbaren Klemmen: ja, Federzuganschluss, Geeignet zur Überwachung von NOT-AUS-Kreisen: nein, Geeignet zur Überwachung von Ventilen: nein, Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: nein, Geeignet zur Überwachung von taktilen Sensoren: nein, Geeignet zur Überwachung von Magnetschaltern: nein
Technische Daten
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 14
- Breite: 22,61 mm
- Höhe: 107,74 mm
- Tiefe: 113,6 mm
- Material Gehäuse: Polyamid PA unverstärkt
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -10 °C ... 70 °C (Derating beachten)
- Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
- Hinweis: T4: für -10 °C Tamb +50 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
- Abisolierlänge: 10 mm
- Einbaulage: vertikal oder horizontal
- ATEX: ATEX
- Kennzeichnung: G3
- Maximale Verlustleistung bei Nennbedingung: 2,76 W (bei max. zulässiger Belastung)
- Schutzklasse: III
- Frequenz: 20 Hz (max. empfohlene Sensorsignalfrequenz, als Stromeingang);2 Hz (max. empfohlene Sensorsignalfrequenz, als Spannungseingang)
- CE: CE
- Zertifikat: ISA-S71.04
- Anschlusstechnik: Anschlusstechnik
- Kurzschlussfest: ja
- Leiteranschluss: Leiteranschluss
- Analog: Analog
- Strom: max. 30 mA (Sensorstromaufnahme je Kanal)
- Montagehinweis: Derating beachten
- Einsatzhöhe: ≤ 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
- Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
- Schutzbeschaltung: Überlastschutz Überlasterkennung bei 38 mA
- Statusanzeige: 4 x LED (gelb, rot)
- Benennung: A1/A2
- Anwendung: Analog IN
- Versorgung: Versorgung
- Farbe (Gehäuse): gelb (RAL 1018)
- Einschaltstrom: max. 14 A (Δt = 1 ms bei Us)
- Betriebsspannungsanzeige: 1 x LED (grün)
- Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 6 A)
- Bemessungssteuerspeisestrom IS: typ. 82 mA (ohne Sensorversorgung);typ. 212 mA (mit Sensorversorgung)
- Sicherheitstechnische Daten: Sicherheitstechnische Daten
- Zeiten: Zeiten
- Nennbetriebsart: 100 % ED
- Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV zwischen allen Strompfaden und Gehäuse;Galvanische Trennung, 0,5 kV Funktionsisolierung zwischen Logik und Analogeingängen und den Analogeingängen untereinander
- Filterzeit: typ. 5 ms (bei Spannungseinbrüchen bei Us)
- Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
- Performance Level (PL): e (2-kanalige Beschaltung);d (1-kanalige Beschaltung)
- Safety Integrity Level (SIL): 3 (2-kanalige Beschaltung);2 (1-kanalige Beschaltung)
- Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
- Schutzart Einbauort minimal: IP54
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
- Benennung Eingang: IN S1, IN S2, IN S3, IN S4
- Eingangswiderstand Stromeingang: 290 Ω ±25 % (inkl. interner Schutzbeschaltung)
- Max. zulässiger Strom: max. 35 mA (als Stromeingang)
- Grenzfrequenz (3 dB): 160 Hz (RC-Tiefpass,1. Ordnung, als Stromeingang);4 Hz (RC-Tiefpass, als Spannungseingang)
- Eingangssignal Strom: 0 mA ... 25 mA (Messbereich);0 mA ... 20 mA (konfigurierbarer Messbereich mit Diagnosebereich 20,1 mA ... 23 mA);4 mA ... 20 mA (konfigurierbarer Messbereich mit Diagnosebereich 20,1 mA ... 23 mA (Obergrenze), 2,5 mA ... 3,8 mA (Untergrenze))
- Beschreibung des Eingangs: Sicherheitsgerichtete Analogeingänge, konfigurierbar als Strom- oder Spannungseingänge, potenzialgetrennt
- Anzahl der Eingänge: 4
- Eingangssignal Spannung: 0 V ... 12 V (Messbereich);0 V ... 10 V (konfigurierbarer Messbereich mit Diagnosebereich 10,05 V ... 11,5 V (Obergrenze), 0,1 V (Untergrenze))
- Genauigkeit: typ. ± 2 % (als Stromeingang, relativ zum Messbereichsendwert);max. ± 2,5 % (als Stromeingang);typ. ± 1 % (als Spannungseingang, relativ zum Messbereichsendwert);max. ± 1,5 % (als Spannungseingang)
- Versorgungsspannung: 24 V DC ±3 %
- steckbar: ja
- Ansteuerung: 1- und 2-kanalig
- Leistungsaufnahme an US: typ. 1,96 W (ohne Sensorversorgung);typ. 5,08 W (mit Sensorversorgung)
- Stopp-Kategorie: 0
- Wiederanlaufzeit: min. 5 s (Boot-Zeit);max. 10 s (Boot-Zeit)
- Reaktionszeit: siehe Anwenderhandbuch
- Schnittstellen: Tragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten
- Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung
- Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung
- Umgebungstemperatur (Betrieb) (ATEX): -10 °C ... 50 °C (Beim Einsatz im explosionsgefährdeten Bereich. Derating beachten)
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Umweltsimulationstest: Umweltsimulationstest
- Eingangswiderstand Spannungseingang: 185 kΩ ±25 %
- Hinweis zur Anschlusstechnik: geschirmt
- Abtastrate: 2,5/5/10/16,6/20/50/60/100/200/400/800/1000/2000/4000 Hz
- Zulässige Spannung: max. 24 V (als Stromeingang);max. 14 V (als Spannungseingang)
- Auflösung A/D-Wandler: 16 Bit
- Auflösung (Strom): 381 nA
- Auflösung (Spannung): 152 µV
- Temperaturkoeffizienten: typ. ± 0,07 %/K;max. ± 0,07 %/K
- Zulässige Leitungslänge: max. 100 m (je Eingang)
- Sensorversorgung: OUT S1/0V ...OUT S4/0V: Sensorversorgung: OUT S1/0V ...OUT S4/0V
- Beschreibung: Sensorversorgungsspannung pro Analogeingang
- Produkt-Art
Erweiterungsmodul
- Schnittstellen
TBUS-Schnittstelle
- Anzahl analoge Eingänge max.
4
- Anzahl Eingänge max.
4
- Betriebsspannung
24 V/DC
- Höhe
107.74 mm
- Länge
113.6 mm
- Breite
22.61 mm
IP20
- Abm.
(L x B x H) 113.6 x 22.61 x 107.74 mm
- Anschluss
Push-in-Anschluss
- Herst.-Teilenr.
1337851
- Typ
PSR-M-EF7-XC-SAI4-PI
- Ausführung
PSR-M-EF7-XC-SAI4-PI
- Montageart (Details)
Tragschienenmontage
- Max. Umgebungstemperatur
70 °C
- Min. Umgebungstemperatur
-10 °C
- Tiefe
113.6 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3582928 Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 Erweiterungsmodul 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3582928 Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 Erweiterungsmodul 24 V/DC
Beschreibung
Sicheres Erweiterungsmodul mit 4 sicheren Analogeingängen, 0 V ... 10 V, 0 mA oder 4 mA ... 20 mA, TBUS-Schnittstelle, bis Cat. 4/PL e, SIL 3, steckbare Push-in-Klemme, TBUS-Verbinder liegt bei
Lieferumfang
- Geliefert wird: Phoenix Contact Erweiterungsmodul PSR-M-EF7-XC-SAI4-PI, Verpackungseinheit: 1 Stk., EAN: 4063151639730
