Phoenix Contact QUINT4-UPS/24DC/24DC/10/EIP 2907069 USV kaufen

Industrienetzteil, beschriftet mit 'QUINT DC-UPS'. Zeigt Klemmen für Verbindungen, Status-LEDs und Aufkleber mit technischen Spezifikationen.

Abbildung ähnlich

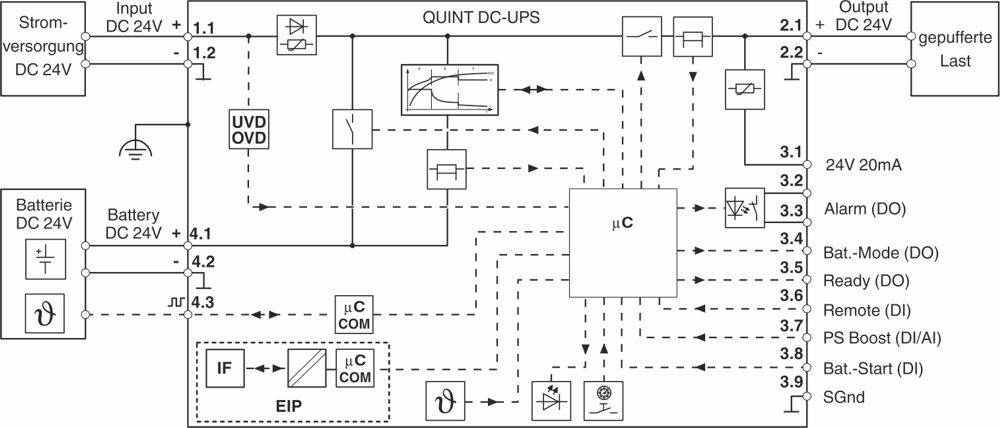

Schaltplan eines DC-USV-Systems mit einer Batterie- und Netzversorgung, Mikrocontrollersteuerung, Alarm- und Statusanzeigen.

1/2

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mo., 7. Sept.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 237,50 / Stück)

€ 237,50

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 16,67

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Breite bei alternativer Montage: 123 mm
Höhe bei alternativer Montage: 130 mm
Tiefe bei alternativer Montage: 37 mm
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Max. zul. Luftfeuchtigkeit (Betrieb): ≤ 95 % (bei 25 °C, keine Betauung)
Klimaklasse: 3K3 (EN 60721)
Verschmutzungsgrad: 2
Aufstellhöhe: ≤ 4000 m
Einschaltstromstoß: ≤ 7 A (≤ 4 ms)
Einschaltzeit: max. 3 s
Spannungsfall Eingang/Ausgang: 0,4 V DC
Kurzschlussfest: ja
Leerlauffest: ja
Batterietechnologie: VRLA, VRLA-WTR, LI-ION
Ladeschlussspannung (temperaturkompensiert): 25 V DC ... 32 V DC
Ladezeit: 120 h
Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen): V0
Lebensdauererwartung (Elektrolytkondensatoren): 137895 h

Produkt-Art: USV

Eingangsspannung (max.): 30 V/DC

Eingangsspannung (min.): 18 V/DC

Ausgangsspannung (max.): 32 V/DC

Ausgangsspannung (min.): 18 V/DC

Abm.: (B x H x T) 35 x 130 x 125 mm

Anschlüsse: PROFINET-. EtherNet/IP-. EtherCAT®- und USB-Schnittstellen

Gewicht: 0.5 kg

Breite: 35 mm

Höhe: 130 mm

Tiefe: 125 mm

Typ: QUINT4-UPS/24DC/24DC/10/EIP

Besonderheiten: Netzwerk-Anschluss

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2225689 Phoenix Contact QUINT4-UPS/24DC/24DC/10/EIP 2907069 USV

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225689 Phoenix Contact QUINT4-UPS/24DC/24DC/10/EIP 2907069 USV

Beschreibung

Einfache Integration in Netzwerke durch PROFINET-, EtherNet/IP-, EtherCAT®- und USB-Schnittstellen. Auswertung von State of Health (SOH) und State of Charge (SOC) durch das intelligente Battery Management System (BMS). Automatische Erkennung der Batteriekapazitäten und -technologien (VRLA-WTR, LI-ION). Monitoring von Ausgangsstrom und -spannung sowie manuelle Zu- und Abschaltung der Anlage. SFB Technology löst Standard-LS-Schalter selektiv aus. Parallel angeschlossene Verbraucher arbeiten weiter.
