Phoenix Contact REL-MR-BL-24DC/21-21/MS Relais 24 V/DC 8 A 2 Wechsler 10 St. Piece kaufen

Ein Relais mit transparentem Gehäuse, zeigt Kontakte und Spulensystem. Beschriftung: '8A 250VAC', repräsentiert elektrische Parameter.

Abbildung ähnlich

'Schütz-Schaltplan mit Spulenanschlüssen A1, A2 und Schaltkontakten 11, 12, 14, 21, 22, 24. Dient zur Steuerung elektrischer Lasten.'

Diagramm zeigt den Reduktionsfaktor in Abhängigkeit von COS φ. Die Kurve fällt von 1 bei COS φ = 0 auf etwa 0,3 bei COS φ = 0,2.

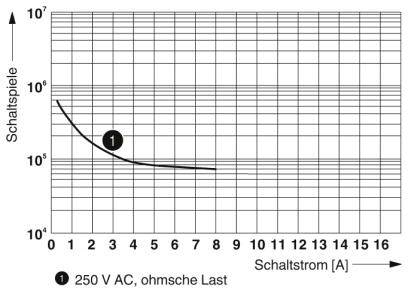

'Diagramm zeigt die Beziehung zwischen Schaltstrom (A) und Schaltschritte bei 250 V AC. Die Kurve verläuft abfallend von links nach rechts.'

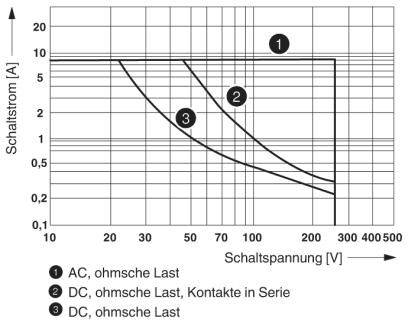

Diagramm zeigt Schaltkurven für AC und DC bei 10 A bis 500 V. Kurve 1: AC, ohmsche Last. Kurve 2: DC, Kontakte in Serie. Kurve 3: DC, ohmsche Last.

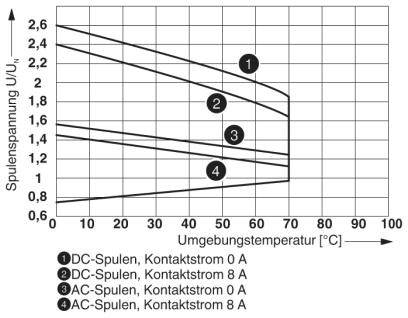

Diagramm zeigt die Spulenspannung U/U<sub>N</sub> in Abhängigkeit von der Umgebungstemperatur für DC- und AC-Spulen mit verschiedenen Kontaktströmen.

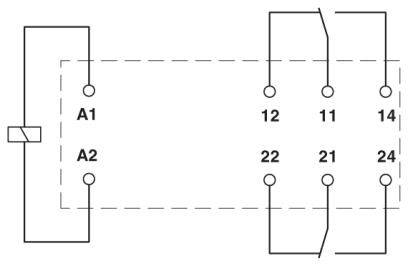

Schaltplan eines Relais mit Spule an A1 und A2, sowie Schaltkontakte 11/12/14 und 21/22/24. Dargestellt sind Schaltzustände.

1/7

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Relais

Nennspannung Spule

24 V/DC

Kontaktart

2 Wechsler

Schaltspannung (max.)

250 V DC/AC

Datenblatt (PDF)

Lieferung Fr., 9. Okt.

96 Set(s)

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt

€ 38,57

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Di., 6. Okt.

1 Set(s)

Versand

€ 48,33

zzgl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Schutzart: RT II
Typischer Eingangsstrom bei UN: 17 mA
Schaltspannung minimal: 12 V (bei 10 mA)
Schaltstrom minimal: 10 mA (bei 12 V)
Einschaltstrom maximal: 16 A (20 ms)
Abschaltleistung (ohmsche Last) maximal:
192 W (bei 24 V DC)
42 W (bei 60 V DC)
55 W (bei 110 V DC)
66 W (bei 220 V DC)
Verschmutzungsgrad: 2
Überspannungskategorie: III

Verpackungsart: Piece

Produkt-Art: Relais

Typ: REL-MR-BL-24DC/21-21/MS

Nennspannung Spule: 24 V/DC

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi

Schaltspannung (max.): 250 V DC/AC

Schaltstrom (max.): 8 A

Max. Schaltleistung: 192 W

Anschluss: Löten

Isolationsspannung: 250 V/AC

Ansprechzeit: 9 ms

Abfallzeit: 6 ms

Mechanische Lebensdauer: 5x 10⁶ Schaltspiele

Besonderheiten: mit Prüftaste

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 13 mm

Höhe: 29 mm

Tiefe: 25.5 mm

Abm.: (B x H x T) 13 x 29 x 25.5 mm

Inhalt: 10 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2225726 Phoenix Contact REL-MR-BL-24DC/21-21/MS Relais 24 V/DC 8 A 2 Wechsler 10 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225726 Phoenix Contact REL-MR-BL-24DC/21-21/MS Relais 24 V/DC 8 A 2 Wechsler 10 St. Piece

Beschreibung

Steckbares Miniaturrelais, mit Leistungskontakt, 2 Wechsler, Prüftaste, mechanische Schaltstellungsanzeige, Polarität: ungepolt, Eingangsspannung: 24 V DC

Lieferumfang

Geliefert wird: Phoenix Contact Einzelrelais 2908181, Verpackungseinheit: 10 Stk., EAN: 4055626279404
