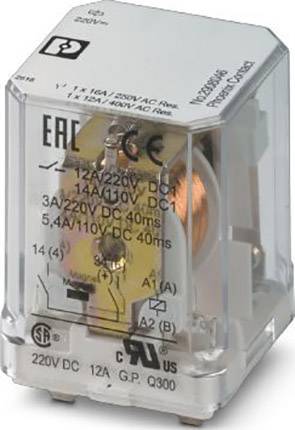

Phoenix Contact REL-PR1-220DC/1/MB Relais 220 V/DC 16 A 1 Schließer 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Relais
Nennspannung Spule
220 V/DC
Kontaktart
1 Schließer
Schaltspannung (max.)
440 V/AC
Datenblatt (PDF)
98 Stück
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 8,50
steuerfreie IGL
€ 7,91
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Einzelrelais
- Steckanschluss, Komplettgerät mit Sockel: nein, Mit abnehmbaren Klemmen: nein, Mit LED-Anzeige: nein, 187 V, DC, ungepolt, monostabil, 1, Einfachkontakt, Mit zwangsgeführten Kontakten: nein, 0,0073 A, sonstige, 38,6 mm, 36,1 mm, 45,5 mm
Technische Daten
- Schutzart: RT I
- Typischer Eingangsstrom bei UN: 7.3 mA
- Schaltspannung minimal: 5 V (bei 24 mA)
- Schaltstrom minimal: 5 mA (bei 24 V)
- Einschaltstrom maximal: 50 A (20 ms)

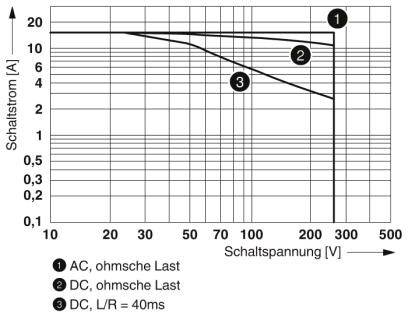

- Abschaltleistung (ohmsche Last) maximal:
- 384 W (bei 24 V DC)
- 900 W (bei 60 V DC)
- 1540 W (bei 110 V DC)
- 2640 W (bei 220 V DC)
- Schaltleistung minimal: 120 mW
- Bemessungsstoßspannung: 4 kV
- Verschmutzungsgrad: 3
- Überspannungskategorie: III
- Verpackungsart
Piece
- Produkt-Art
Relais
- Typ
REL-PR1-220DC/1/MB
- Nennspannung Spule
220 V/DC
- Kontaktart
1 Schließer
- Kontaktmaterial
AgNi
- Schaltspannung (max.)
440 V/AC
- Schaltstrom (max.)
16 A
- Max. Schaltleistung
2640 W
- Anschluss
Steckanschluss
- Isolationsspannung
4 kV
- Ansprechzeit
20 ms
- Abfallzeit
15 ms
- Mechanische Lebensdauer
2x 107 Schaltspiele
- Besonderheiten
steckbar
- Min. Temperatur
-40 °C
- Max. Temperatur
+70 °C
- Breite
38.6 mm
- Höhe
36.1 mm
- Tiefe
45.5 mm
- Abm.
(B x H x T) 38.6 x 36.1 x 45.5 mm
- Inhalt
1 St.
- RoHS-konform
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2225723 Phoenix Contact REL-PR1-220DC/1/MB Relais 220 V/DC 16 A 1 Schließer 1 St. Piece
Datenblatt 2225723 Phoenix Contact REL-PR1-220DC/1/MB Relais 220 V/DC 16 A 1 Schließer 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2225723 Phoenix Contact REL-PR1-220DC/1/MB Relais 220 V/DC 16 A 1 Schließer 1 St. Piece
Beschreibung
Steckbares Hochleistungsrelais mit Leistungskontakten, speziell zum Schalten hoher DC-Lasten, 1 Schließer, Blasmagnet, Spulenspannung: 220 V DC
Ausführung
- Ausstattung: 187 V, DC
Lieferumfang
- Geliefert wird: Phoenix Contact Einzelrelais 220VDC REL-PR1-220DC/1/MB, Verpackungseinheit: 1 Stk., EAN: 4055626266909
