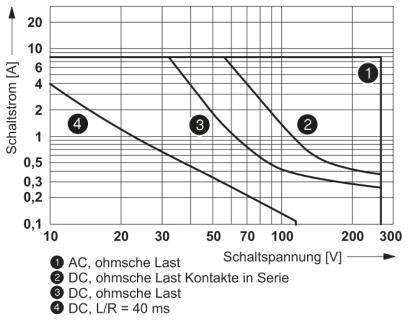

!['Grafik zeigt Schaltstrom [A] gegen Schaltspannung [V] für AC und DC. Vier Kurven repräsentieren unterschiedliche Lasttypen und Kontaktkonfigurationen.'](https://asset.conrad.com/media10/isa/160267/c1/-/de/002140989TI05/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS Relaisbaustein Nennspannung: 230 V/AC 2 Wechsler 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Relaisbaustein
Kontaktart
2 Wechsler
Nennspannung
230 V/AC
Schaltspannung (max.)
250 V DC/AC
Typ
RIF-1-RPT-LV-230AC/2X21MS
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 22,49
3
4% = € 0,97
€ 21,52
5
6% = € 1,36
€ 21,13
10
7% = € 1,62
€ 20,87
25
8% = € 1,82
€ 20,67
50
10% = € 2,15
€ 20,34
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 22,49 / Stück)
€ 22,49
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Relaismodul
- sonstige, Komplettgerät mit Sockel: ja, Mit abnehmbaren Klemmen: nein, Mit LED-Anzeige: ja, 184 V, AC, monostabil, 2, Einfachkontakt, Mit zwangsgeführten Kontakten: nein, 0,0035 A, Schutzart (IP): IP20, 16 mm, 96 mm, 75 mm
Technische Daten
- Verlustleistung bei Nennbedingung: 0,81 W
- Schaltspannung maximal: 250 V AC/DC
- Schaltspannung minimal: 12 V (bei 10 mA)
- Schaltstrom minimal: 10 mA (bei 12 V)
- Einschaltstrom maximal: 16 A (20 ms, Schließer)
- Abschaltleistung (ohmsche Last) maximal:
- 192 W (bei 24 V DC)
- 62 W (bei 48 V DC)
- 42 W (bei 60 V DC)
- 55 W (bei 110 V DC)
- 66 W (bei 220 V DC)
- 2000 VA (bei 250 V AC)
- Schaltvermögen:
- 1 A (bei 24 V, DC13)
- 1,5 A (bei 230 V, AC15)
- Einbaulage: beliebig
- Montagehinweis: anreihbar ohne Abstand
- Abisolierlänge: 8 mm
- Leiterquerschnitt starr: 0,14 mm² ... 1,5 mm²
- Leiterquerschnitt flexibel: 0,14 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 26 ... 16 (starr)
- Bemessungsisolationsspannung: 250 V AC
- Bemessungsstoßspannung: 6 kV
- Isolierung: sichere Trennung
- Überspannungskategorie: III
- Produkt-Art
Relaisbaustein
- Typ
RIF-1-RPT-LV-230AC/2X21MS
- Anschluss
Push-In-Klemme
- Ansprechzeit
4 ms
- Kontaktart
2 Wechsler
- Kontaktmaterial
AgNi
- Nennspannung
230 V/AC
- Schaltspannung (max.)
250 V DC/AC
- Mechanische Lebensdauer
5x 106 Schaltspiele
- Besonderheiten
mit LED
mit Varistor
IP20
- Max. Temperatur
+45 °C
- Min. Temperatur
-40 °C
- Länge
75 mm
- Breite
16 mm
- Höhe
93 mm
- Abm.
(L x B x H) 75 x 16 x 93 mm
- Inhalt
1 St.
0.004 A
16
96 mm
75 mm
FALSE
gepolt
monostabil
FALSE
Einfachkontakt
TRUE
sonstige
184-253 V
184-253 V
unbehandelt
IP20
TRUE
AC
0
0
2
sonstige
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2140989 Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS Relaisbaustein Nennspannung: 230 V/AC 2 Wechsler 1 St.
Datenblatt 2140989 Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS Relaisbaustein Nennspannung: 230 V/AC 2 Wechsler 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2140989 Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS Relaisbaustein Nennspannung: 230 V/AC 2 Wechsler 1 St.
Beschreibung
Vormontiertes Relaismodul mit Push-in-Anschluss, bestehend aus: Relaissockel, Relaishaltebügel, steckbarem Entstörmodul und Leistungskontaktrelais mit Prüftaste und integrierter Status-LED. Kontaktausführung: 2 Wechsler. Eingangsspannung: 230 V AC
Ausführung
- Ausstattung: 184 V, 184 V, AC
Lieferumfang
- Geliefert wird: Phoenix Contact Relaismodul 2 Wechsler RIF1RPTLV230AC2X21MS, Verpackungseinheit: 1 Stk., EAN: 4046356945387
