Abbildung ähnlich

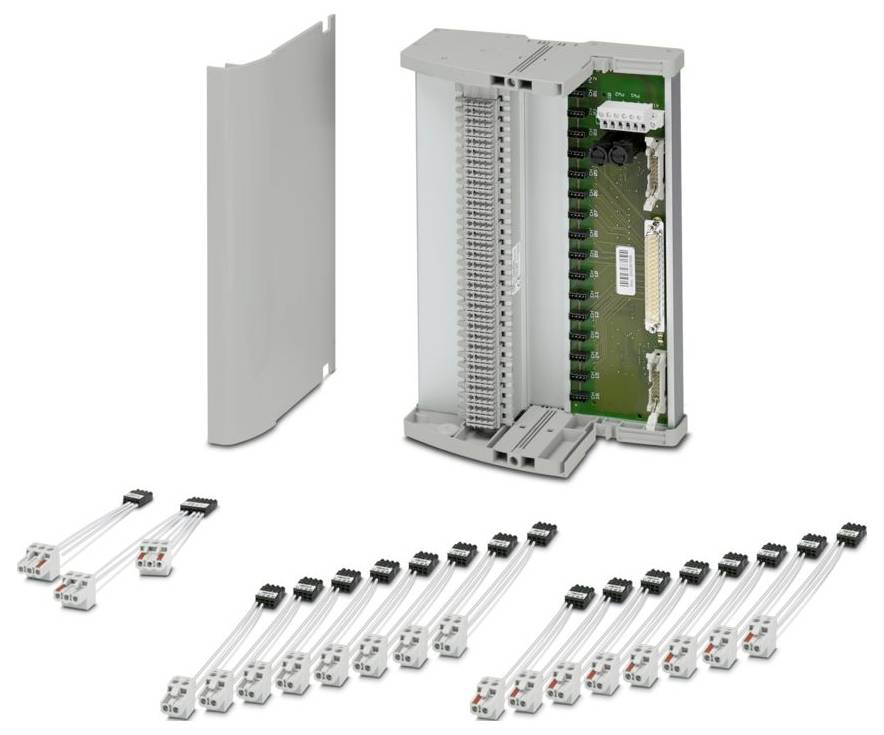

Phoenix Contact TC-D37SUB-AIO16-EX-PS-UNI 2902932 Modulträger 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
8 Stück
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 633,07
steuerfreie IGL
Kostenfreier Versand
Nur noch 8 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Modulträger
- Schraubanschluss, D-Sub, 37, 30 V, 0,023 A, 2, 159,5 mm, 242 mm, 170 mm, Hutschiene TH35
Technische Daten
- Polzahl: 14
- Nennspannung UN: < 30 V DC (pro Signal/Kanal)
- Anschlussart: IDC/FLK-Stiftleiste
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Breite: 242 mm
- Höhe: 170 mm
- Tiefe: 159,5 mm
- Brennbarkeitsklasse nach UL 94: V0
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP00
- Umgebungstemperatur (Betrieb): -20 °C ... 60 °C (Spezifikationen der Module beachten)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: EN 60664-1
- Hinweis: Zur Anbindung eines zweiten TC-D37SUB-AIO16-EX-PS-UNI (weitere 16 HART-Kanäle)
- Montageart: Tragschienenmontage
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Vibration (Betrieb): 2g, nach IEC 60068-2-6
- Abisolierlänge: 7 mm
- Luft- und Kriechstrecken: Luft- und Kriechstrecken
- Einbaulage: senkrecht, waagerecht
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- ATEX: ATEX
- Kennzeichnung: UL 61010 Listed;Class I, Div. 2, Groups A, B, C, D T4;Class I, Zone 2, Group IIC
- UL, USA / Kanada: UL, USA / Kanada
- Sicherung: 2x 2,5 A auf Leiterplatte, träge (austauschbar)
- Zertifikat: PxCIF21UKEX2924854X
- Eingangsspannungsbereich: 19,2 V DC ... 30 V DC
- Montagehinweis: ohne Endhalter
- Schock: 15g, nach IEC 60068-2-27
- Eingangsspannung: 24 V DC
- Schaltspannung maximal: 50 V DC (0,3 A);30 V DC (2 A);33 V AC (2 A)
- Statusanzeige: 1 x LED rot (Fehler);2 x LED grün (PWR1 und PWR2)
- Benennung: Einspeisemodul
- Versorgung: Versorgung
- Nutzungsbeschränkung: Nutzungsbeschränkung
- EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
- Eingangsstrom: ≤ 2 A
- Isolierung: Basisisolierung
- Kontaktausführung: 1 Öffner (Alarm = geöffnet)
- Bemessungsisolationsspannung: 50 V
- Bemessungsstoßspannung: 0,5 kV
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- Anzahl der Anschlüsse: 1
- Isolationseigenschaften: Luft- und Kriechstrecken: Isolationseigenschaften: Luft- und Kriechstrecken
- Passende I/O-Karte: universal
- Steuerungsebene: Steuerungsebene
- Max. zulässiger Strom: 23 mA (Signal/ Kanal)
- Redundante Einspeisung: ja, diodenentkoppelt
- Verpol- und Überspannungsschutz: ja
- Benennung Ausgang: Schaltausgang
- Spannungsversorgung: Spannungsversorgung
- X11: X11
- X12: X12
- Unterstützte Steuerung: universal: Unterstützte Steuerung: universal
- Bestellhinweis:: 2318457 VIP-CAB-FLK14-0,14/... : < 3 m
- Produkt-Art
Modulträger
- Betriebsspannung min.
19.2 V/DC
- Betriebsspannungsbereich
19.2 - 30 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannung
24 V/DC
- Höhe
170 mm
- Länge
159.5 mm
- Breite
242 mm
IP00
- Abm.
(L x B x H) 159.5 x 242 x 170 mm
- Herst.-Teilenr.
2902932
- Typ
TC-D37SUB-AIO16-EX-PS-UNI
- Montageart (Details)
Tragschienenmontage
- Inhalt
1 St.
- Tiefe
159.5 mm
- Bemessungsstrom
0.023 A
- Bemessungsspannung
30 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3579710 Phoenix Contact TC-D37SUB-AIO16-EX-PS-UNI 2902932 Modulträger 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3579710 Phoenix Contact TC-D37SUB-AIO16-EX-PS-UNI 2902932 Modulträger 24 V/DC
Beschreibung
Universeller Termination Carrier zur Anbindung von 16 MACX Analog Ex i-Trennverstärkern an digitale oder analoge Ein-/Ausgangskarten, über D-SUB-Steckverbinder, 37-polig (1:1 Verbindung), mit HART-Multiplexer-Anschluss
Ausführung
- Ausstattung: 30 V
Lieferumfang
- Geliefert wird: Phoenix Contact Modulträger TC-D37SUB-AI#2902932, Verpackungseinheit: 1 Stk., EAN: 4046356697989
