PRCD-S 5-POLIG Mobiles Personenschutzschaltgerät Gummi-Verteiler Kopp

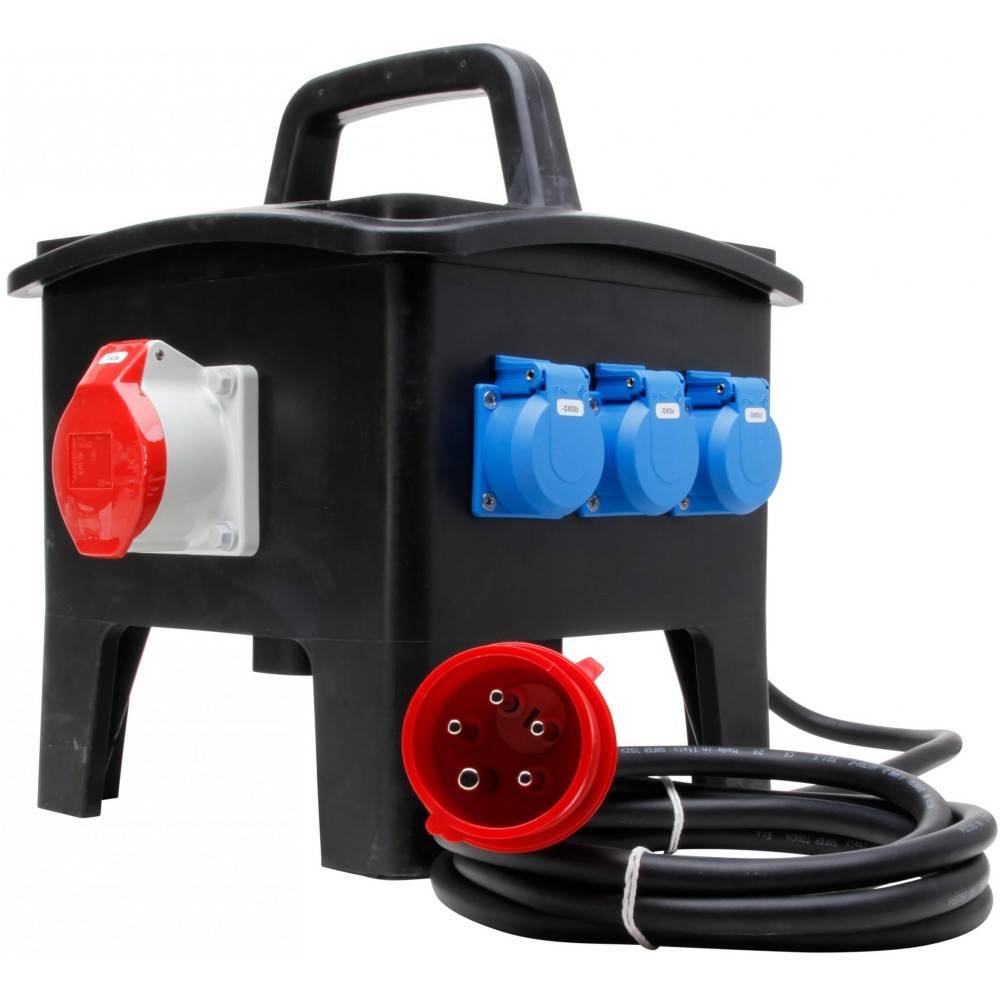

CEE-Gummiverteiler mit PRCD-S, 5-polig, mit Tragegriff und CEE-Anschluss PRCD-S, 5-polig - Mobiles Personenschutzschaltgerät mit Kabeltrommel Was ist der PRCD-S ? PRCD-S steht für "Portable Residual Current Device - Safety" Der PRCD-S ist die ortsveränderliche Schutzeinrichtung für alle Bau- und Montagestellen nach den Anforderungen der Berufsgenossenschaften, des Bundesministeriums für Arbeit und Soziales und der Unfallverhütungsvorschrift der Feuerwehren. Der PRCD-S ermöglicht die sichere Stromentnahme aus vorhandenen Steckdosen. Der PRCD-S überprüft Steckdosen, insbesondere Schutzleiter, auf ihre ordnungsgemäß Funktion und lässt die Stromentnahme nur aus sicheren Steckdosen zu. Der PRCD-S dient zusätzlich als mobile Fehlerstromschutzeinrichtung (FI). Der PRCD-S erfüllt als einzige ortsveränderliche Schutzeinrichtung die Anforderungen der Berufsgenossenschaften und des Bundesministeriums für Arbeit und Soziales an einen sicheren Speisepunkt für die Stromentnahme. Warum PRCD-S? Personenschutz für Ihre Mitarbeiter: Vorschriften erfüllen, Mitarbeiter schützen, „den Kopf frei halten“. Nach einem Bericht der Bundesanstalt für Arbeitsschutz und Arbeitsmedizin kommt es jedes Jahr durchschnittlich zu fast 2.200 Elektrounfällen im gewerblichen Bereich. Über 20 davon enden für die Betroffenen tödlich. Fast 50% der Unfälle (im Bereich zwischen 130-1000 V) haben Ihre Ursache in fehlerhaften Festinstallationen (Steckdosen, etc.) oder fehlerhaften Betriebsmitteln (Werkzeuge, Leuchten, Verlängerungen, etc.). Was leistet der PRCD-S? Der PRCD-S verfügt nach BGI 608 & GUV-V C53 über folgende Funktionen: Fehlerstromschutzschalter (FI) - Schutzleitererkennung (Prüfung der Funktion vor dem Betrieb) Schutzleiterüberwachung (Prüfung der Funktion während des Betriebes) Fremdspannungserkennung Unterspannungsauslösung Schutz bei Fremdspannung auf dem Schutzleiter Der PRCD-S erkennt die Fremdspannung auf dem Schutzleiter Der PRCD-S unterbricht jedoch die Schutzleiter-Verbindung nicht Die Fremdspannung kann sich dadurch über ihre eigenen,vorgeschalteten Schutzorgane FI und LS freischalten Schutzumfang des PRCD-S: Bei Fehlern in dem angeschlossenen Elektrogerät: Der PRCD-S schützt entsprechend DIN VDE 0661 Auftretende Fehlerströme durch defekte Verbraucher führen zur allpoligen Abschaltung durch den PRCD-S. Bei Anlagenfehler in der Festinstallation: Der PRCD-S erkennt alle denkbaren Fehler in der Festinstallation und lässt sich im erkannten Fehlerfall nicht einschalten Die intakte Schutzleiterfunktionen werden vor dem Einschalten überprüft und während des Betriebes überwacht. Dadurch wird eine Schutzpegelerhöhung gegen gefährliche Körperströme erreicht. Eine Unterspannungsauslösung verhindert das selbstständige Wiedereinschalten nach Spannungswiederkehr Der PRCD-S schaltet nicht ab, wenn der Schutzleiter mit Fremdspannung beaufschlagt wird, z. B. durch Anbohren einer Fremdleitung. Das vorgeschaltete Sicherheitsorgan kann dadurch ansprechen. Bitte beachten Sie: Der PRCD-S darf nicht mit Handschuhen eingeschalten werden! Damit der PRCD-S die Überprüfung „Netzspannung auf Schutzleiter“ beim Einschalten einwandfrei durchführen kann, darf der PRCD-S nicht mit Handschuhen oder sonstigen isolierenden Gegenständen eingeschalten werden. Der Einschaltvorgang muss bestimmungsgemäß, d.h. mit bloßr Hand, durchgeführt werden! Bemessungsspannung 230 V AC, 50 Hz Bemessungsstrom 16 A Schaltleistung 3,5 kW Nennfehlerstrom IΔN 30 mA Anschluss von Zuleitungen bis 3 x 2,5 mm² Adernquerschnitt EIN-Taste „I-ON“, Prüf-Taste „0-TEST“; IP 55
