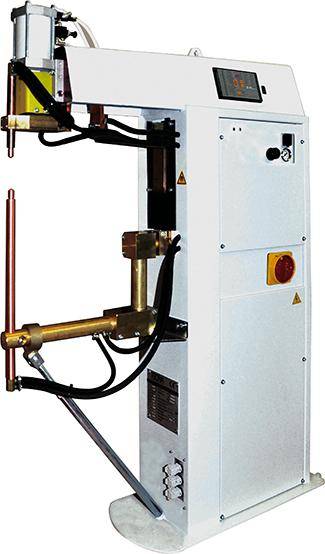

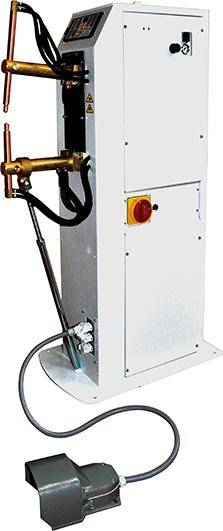

Punktschweißmaschine Schwinghebel 50kVA pneumatisch

Punktschweißmaschine TEC 466XN 35 bis 50 kVA

Pneumatische, wassergekühlte Punktschweißmaschine mit elektronischer Steuerung TE 101 mit 99 Programmen. Der epoxidharzvergossene Trafo ist ebenso wie Arme, Elektrodenhalter und Elektroden wassergekühlt. Die Bedienung erfolgt über einen zweistufigen Fußschalter zum Aufsetzen/Schweißen, als Option ist ein zweiter Fußschalter zum Abruf zweier, verschiedener Programme anschließbar. Die Elektrodenkraft ist stufenlos einstellbar am Filterdruckminderer mit halbautomatischem Kondensatablass und Manometer. Über Drosselventile lassen sich Schließ- und Öffnungsgeschwindigkeit regulieren. Zum Vermeiden von Ölnebel sind die Zylinder schmierungsfrei.

Beschreibung der Steuerung TE 101: Thyristor-Synchronsteuerung zur Schweißstromeinstellung durch Phasenanschnitt mit integriertem Amperemeter zur Anzeige des effektiven Schweißstroms (RMS), Speicher für 99 Schweißprogramme, feine Einstellung der Schweißzeiten in Halbperiodenschritten, Funktionen Vorschweißen, Stromanstieg und Pulsen, leichtere Kontrolle der Schweißqualität durch Limits für den Schweißstrom mit Stopfunktion bei Überschreitung, Einzelpunkt und Automatik, Kompensationsfunktion zum Schweißen von verschmutzten Blechen und Drähten, Überhitzungsanzeige, optionale serielle Schnittstelle zum Anschluss an Drucker oder PC zur Datendokumentation.
Optional können die Maschinen auch mit der Steuerung TE 550 mit weiteren Funktionen wie z.B. Konstantstromregelung und Zweihandbetätigung geliefert werden.
Weitere Optionen: Fußpedal für Doppelhub, Rohrarm für enge Stellen, Armverstellung für hohe Bauteile (nur Schwinghebel).
Weitere Ausstattungsmerkmale der Schwinghebelausführung:
• Arme, Abstand 333 mm, Länge verstellbar innerhalb 320 mm
• Einstellbarer Elektrodenhub für schnellen Arbeitstakt

Die Punktschweißgeräte sind alle für den wassergekühlten Betrieb ausgelegt und vorbereitet. Lieferung jedoch ohne Rückkühler (auf Anfrage lieferbar).

Beschreibung Steuerungen TE 90 MARK II: Synchrone Steuerung mit Thyristor und Einstellung des Schweißstroms mittels Phasenschnitt, Stromanstieg und Pulsation, 2 Programme Zeit/Strom über Fußschalter abrufbar, einfachste Programmierung, Wahlschalter Weld/No Weld, Einstellung des ersten Zündzeitpunktes, um die Balance des Netzstroms zu optimieren, Selbsthalten des Funktionsablaufs nach der Startauslösung.

Punktelektroden und Sonderelektrodenhalter in verschiedenen Ausführungen lieferbar.
Bitte fragen Sie uns.

Die vorgenannten Maschinen sind Modellbeispiele. Alle Maschinen können entsprechend Ihren individuellen Bedürfnissen konfiguriert werden. Bitte schildern Sie uns Ihre Anwendung! Neben Standmaschinen sind auch spezielle Tisch-, Punkt- und Buckelschweißmaschinen lieferbar.

Optional: Serie auch mit Steuerung TE500 (250 Programme und 25 einstellbare Parameter) lieferbar.Gewicht: 228 kg
Netzanschluss: 400 V
Ausführung: Schwinghebel
Bezeichnung: TEC 4662N
Nennleistung bei 50 % ED: 50 kVA
Max. Materialstärke: 5,0 + 5,0 mm
Sekundärer Kurzschlussstrom: 21 kA
Elektrodenkraft: 425 daN
Armabstand: 333 mm
Ausladung Arme min./max.: 280 600 mm
Steuerung: TE 101
Netzabsicherung träge: 100 A
Installationshinweis gemäß § 13 NAV: Dieses Produkt benötigt für seinen ordnungsgemäßen Betrieb eine erhöhte Netzspannung und ist nicht mit einem Stecker ausgestattet. Die Installation nicht-steckerfertiger Geräte ist vom jeweiligen Netzbetreiber oder von einem in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorzunehmen, das Ihnen auch bei der Einholung der ggf. notwendigen Zustimmung des jeweiligen Netzbetreibers für die Installation des Gerätes behilflich ist.
