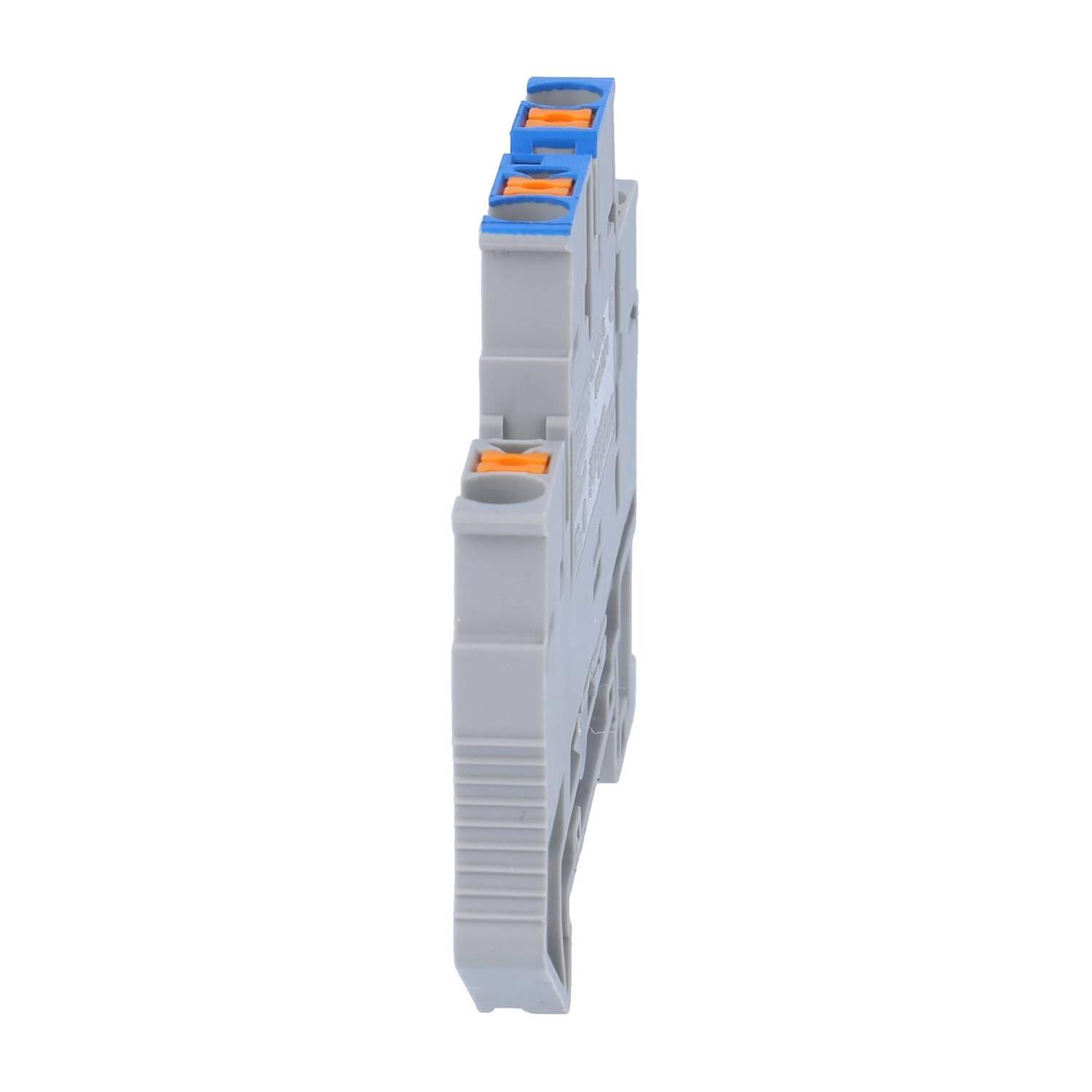

Reihenklemme PHOENIX 3210994 - PTTB 2,5-L/N kaufen

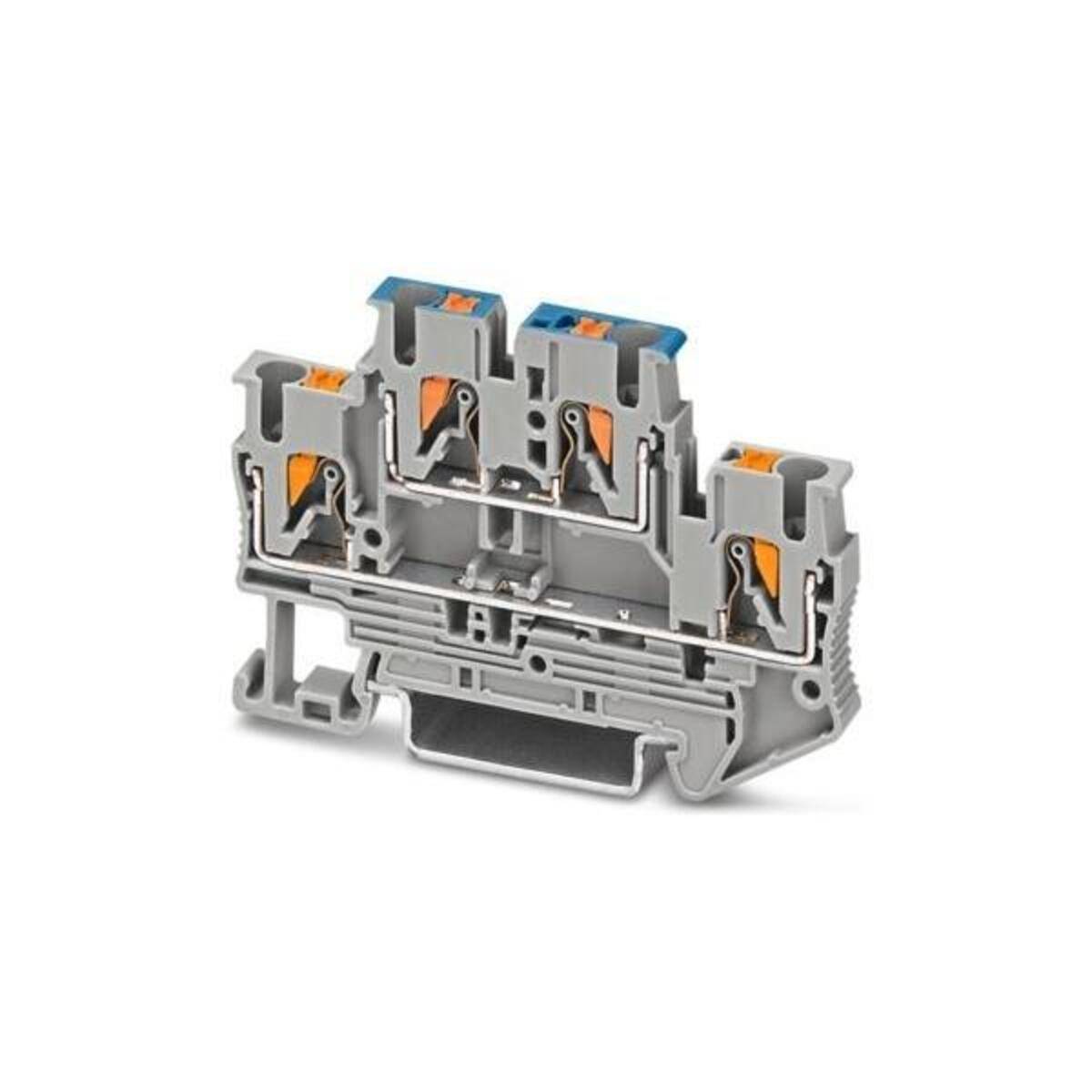

Reihenklemme PHOENIX 3210994 - PTTB 2,5-L/N-0

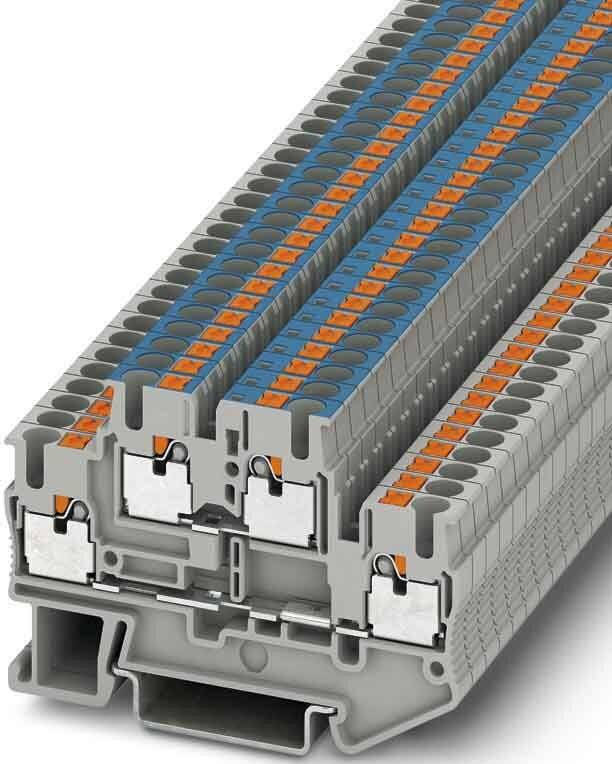

Reihenklemme PHOENIX 3210994 - PTTB 2,5-L/N-1

1/2

Produkt-Art

Doppelstockklemme

Anschluss

Schnellanschluss

Querschnitt flexibel (max.)

4 mm²

Querschnitt starr (max.)

4 mm²

Nennstrom - gerundet

22 A

Datenblatt (PDF)

Sofort-Lieferung Do., 1. Okt.

305 Stück

Verkauf und Versand:

Automation24 AT Widerruf

versandkostenfrei ab € 100,00 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 1,50

steuerfreie IGL

€ 9,08

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

0,14..4 mm², 0,14 mm², 0,14..2,5 mm², 22 A, 500 V, sonstige, 2, Hutschiene TH35, -60..105 °C, V0, 5,2 mm, 68 mm, 47,5 mm, Explosionsgeprüfte Ausführung "Ex e": ja, Abschlussplatte erforderlich: ja, grau, Etagen intern gebrückt: nein

Technische Daten

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,14..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,14 mm²Anschließbarer Leiterquerschnitt eindrähtig: 0,14..4 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 0,14..2,5 mm²Bemessungsstrom In: 22 ABemessungsspannung: 500 VAusführung elektrischer Anschluss 1: sonstigeAusführung elektrischer Anschluss 2: sonstigeAnzahl der Etagen: 2Anzahl der Klemmstellen je Etage: 2Montageart: Hutschiene TH35Werkstoff des Isolierkörpers: sonstigeBetriebstemperatur: -60..105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94: V0Breite: 5,2 mmHöhe: 68 mmTiefe: 47,5 mmExplosionsgeprüfte Ausführung "Ex e": jaAbschlussplatte erforderlich: jaFarbe: grauEtagen intern gebrückt: neinECLASS 7: Durchgangs-Reihenklemme (27141120)

Produkt-Art: Doppelstockklemme

Anschluss: Schnellanschluss

Querschnitt flexibel (min.): 0.14 mm²

Querschnitt flexibel (max.): 4 mm²

Querschnitt starr (min.): 0.14 mm²

Querschnitt starr (max.): 4 mm²

AWG min.: 26

AWG max.: 12

Klemmenbreite: 5.2 mm

Anzahl Reihen: 2

Polzahl: 4

Herstellerfarbe: Grau

Nennstrom: 22 A

Nennstrom - gerundet: 22 A

Nennspannung: 500 V

Abisolierlänge (min.): 8 mm

Abisolierlänge (max.): 10 mm

Herst.-Teilenr.: 3210994

Inhalt: 1 St.

Industrieverpackung: Ja

Typ: 3210994

Abm.: (L x B x H) 68 x 5.2 x 47.5 mm

Breite: 5.2 mm

Höhe: 47.5 mm

Länge: 68 mm

Gewicht: 0.0110 kg

Brennbarkeitsklasse: V0

Isolationsmaterial: PA

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 810443028 Reihenklemme PHOENIX 3210994 - PTTB 2,5-L/N

Beschreibung

Doppelstockklemme
Anschlussart: Push-in-Anschluss
Querschnitt: 0,14...4 mm²
Nennquerschnitt: 2,5 mm²
Breite: 5,2 mm
Nennstrom: 22 A
Nennspannung: 500 V
Farbe: grau
Montageart: NS 35/7,5; NS 35/15
Zulassungen: ATEX/IECEx

Die graue Doppelstockklemme 3210994 - PTTB 2,5-L/N von PHOENIX CONTACT mit einem Querschnitt von 0,14...4 mm² und einer Breite von 5,2 mm verfügt über vier Anschlüsse auf zwei Etagen mit einem Nennstrom von 22 A. Durch die kompakte Bauform der Reihenklemme und den direkten Push-in-Anschluss ist ein schnelles und werkzeugloses Verdrahten auf engem Raum möglich. Starre oder mit Aderendhülse bestückte Leiter werden in den Leiterschacht gesteckt. Die Kontaktfeder öffnet sich selbsttätig und sorgt für die notwendige Anpresskraft gegen den Strombalken. Die Doppelstockklemme 3210994 - PTTB 2,5-L/N kann universell für die Verdrahtung von Schaltschränken und Verteilern eingesetzt werden. Mögliche Einsatzgebiete sind die Bahnindustrie, der Maschinen- oder Anlagenbau sowie die Prozessindustrie.
