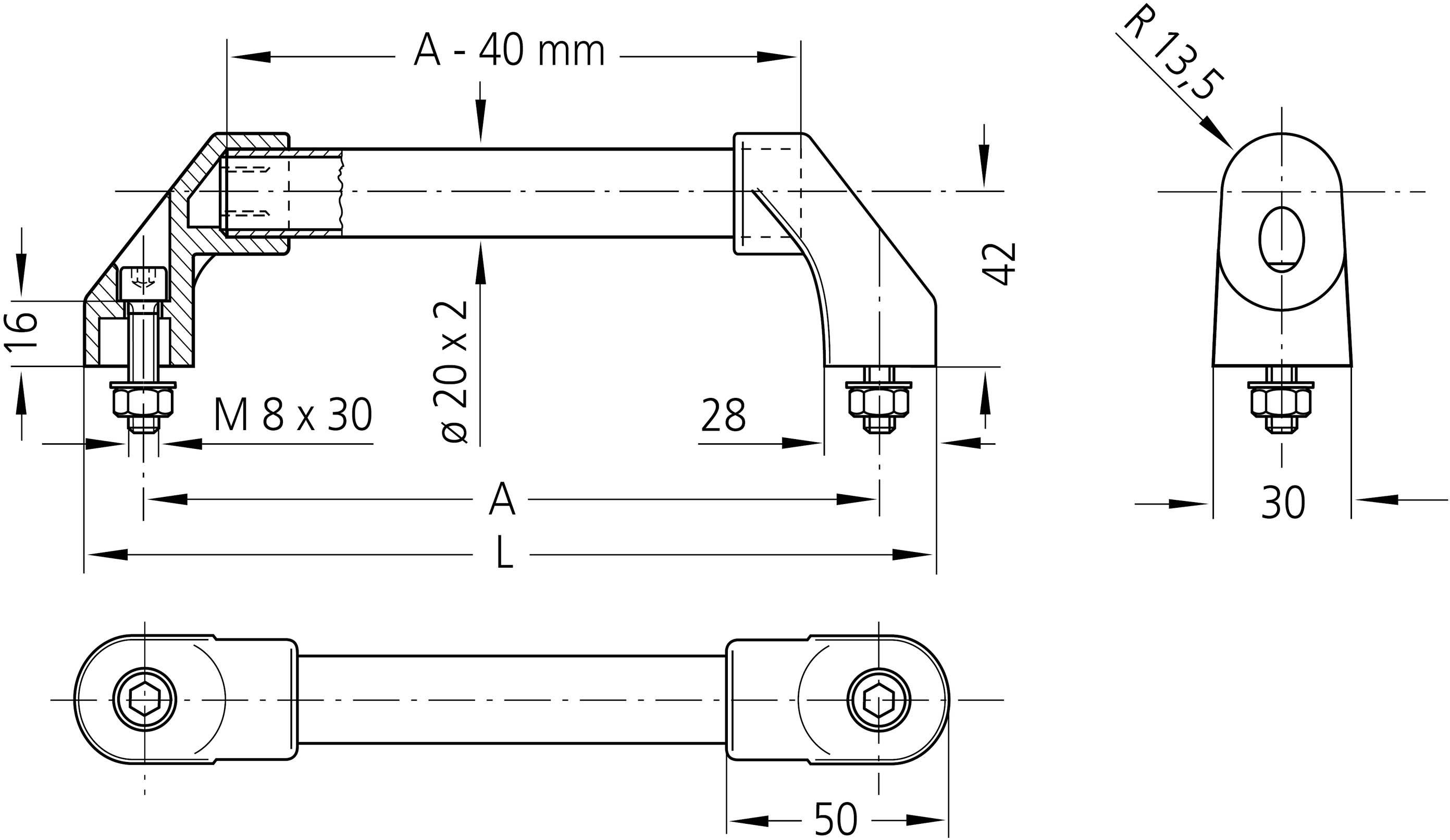

Rohde RS-20.400.64 Maschinengriff Schwarz (L x B x H) 430 x 20 x 55.5 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Maschinengriff
Material
Aluminium
Abm.
(L x B x H) 430 x 20 x 55.5 mm
Breite
20 mm
Höhe
55.5 mm
Datenblatt (PDF)
Menge (Set(s))
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 54,99
3
3% = € 1,78
€ 53,21
5
5% = € 2,50
€ 52,49
10
5% = € 2,97
€ 52,02
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 54,99 / Stück)
€ 54,99
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Rohde Maschinen-Griff, zusammensteckbar, incl. Bef.Material
- Inhalt: 1 St.
Technische Daten
- Ausführungsvariante: C
- Oberflächenbehandlung: pulverbeschichtet
- Werkstoff (Material): AlMgSi 0.5, PA6
- Herstellerfarbe: Schenkel und Steg schwarz
- Befestigungsmethode: c:Rundbohrung
- Serienname: RS-20
- Grifftyp (Serie): Griffserien RS
- Loch Durchmesser: M8
- Abm.
(L x B x H) 430 x 20 x 55.5 mm
- Produkt-Art
Maschinengriff
- Material
Aluminium
- Breite
20 mm
- Höhe
55.5 mm
- Länge
430 mm
- Lochabstand
400 mm
- Herstellerfarbe
Schwarz
- Inhalt
1 St.
- Loch-Ø
8 mm
- Max. Tragkraft
1000 N
- Typ
RS-20.400.64
Dokumente & Downloads
Datenblatt
Datenblatt 2344257 Rohde RS-20.400.64 Maschinengriff Schwarz (L x B x H) 430 x 20 x 55.5 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2344257 Rohde RS-20.400.64 Maschinengriff Schwarz (L x B x H) 430 x 20 x 55.5 mm 1 St.
Beschreibung
Griffserien RS
Variable Griffserien im Rohde-
Design in 2 Ausführungsgrößen
für den Maschinen- und
Anlagenbau; insbesondere für
große An schraub abstände
geeignet.
Werkstoff:
Griffschenkel und Abdeckkappen
aus hochbelastbarem Polyamid
PA 6, glaskugelverstärkt,
schwarz, ähnlich RAL 9005,
halbmatt, mit Feinstruktur. Verbindungsrohre aus Aluminium,
AIMgSi 0,5.
Konstruktive Vorteile:
Die Griffschenkel besitzen im
Rohraufnahmebereich 4 Klemmstege; beim Hinein pressen des
Rundrohres werden diese abgeschabt
und bewirken einen passgenauen Sitz.
Ausführung A:
Verbindungsrohr geschliffen und
naturfarben eloxiert.
Ausführung B:
Verbindungsrohr mit geriffeltem
Kunststoffüberzug.
Ausführung C:
Verbindungsrohr schwarz
gepulvert mit Feinstruktur.
Variable Griffserien im Rohde-
Design in 2 Ausführungsgrößen
für den Maschinen- und
Anlagenbau; insbesondere für
große An schraub abstände
geeignet.
Werkstoff:
Griffschenkel und Abdeckkappen
aus hochbelastbarem Polyamid
PA 6, glaskugelverstärkt,
schwarz, ähnlich RAL 9005,
halbmatt, mit Feinstruktur. Verbindungsrohre aus Aluminium,
AIMgSi 0,5.
Konstruktive Vorteile:
Die Griffschenkel besitzen im
Rohraufnahmebereich 4 Klemmstege; beim Hinein pressen des
Rundrohres werden diese abgeschabt
und bewirken einen passgenauen Sitz.
Ausführung A:
Verbindungsrohr geschliffen und
naturfarben eloxiert.
Ausführung B:
Verbindungsrohr mit geriffeltem
Kunststoffüberzug.
Ausführung C:
Verbindungsrohr schwarz
gepulvert mit Feinstruktur.
Lieferumfang
- Lieferumfang:
- RS-20 einschließlich schwarz
- verzinkter Zylinderschrauben
- (Chrom VI frei) mit Innensechskant
- M8 x 30 DIN 912 und verzinkten
- Muttern DIN 934 mit
- Unter legscheiben DIN 125.
- RS-30 wie RS-20, jedoch mit
- Schrauben M10 x 45.
