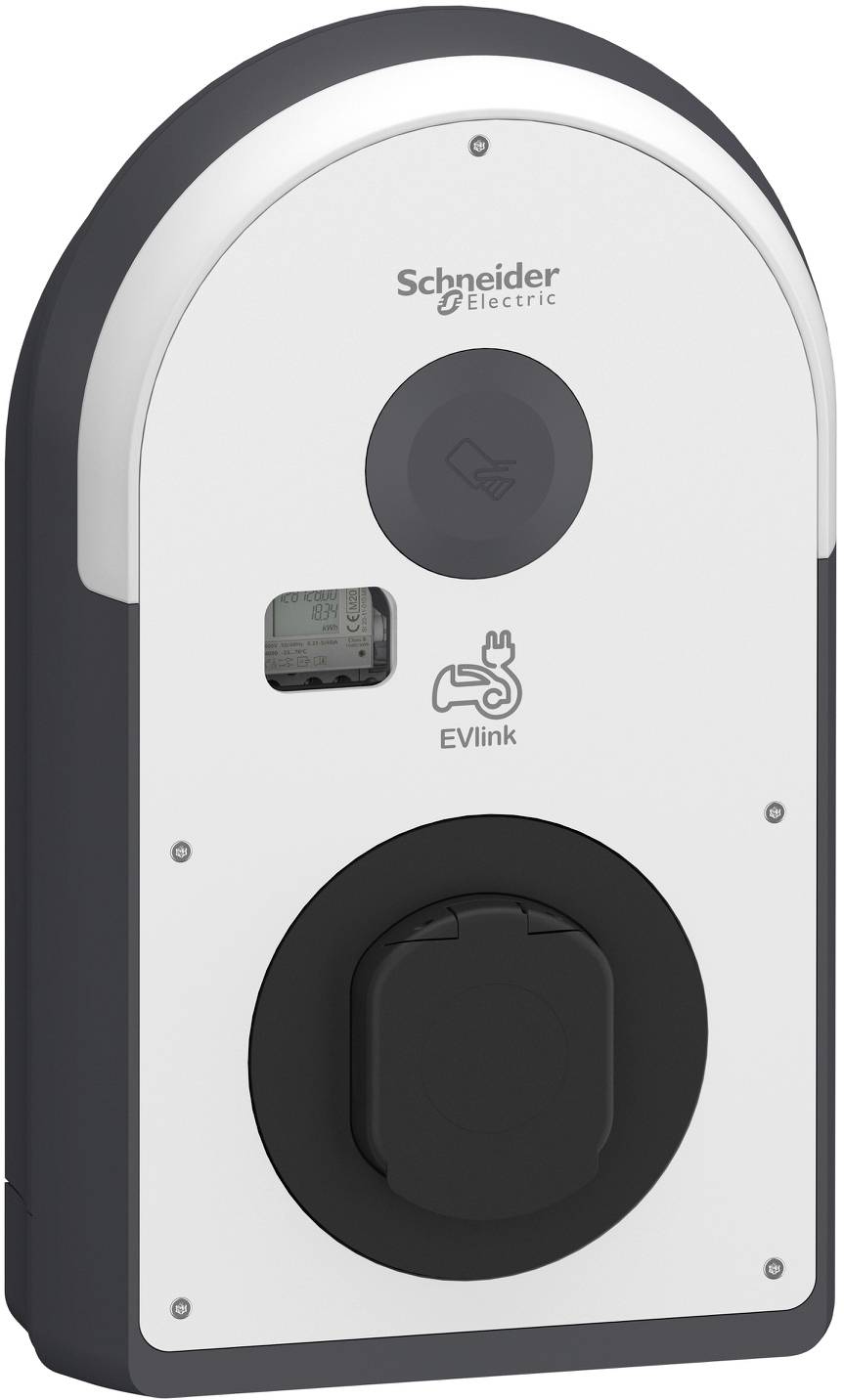

Schneider Electric EVB3I22N40MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Technische Daten
- Produkt-Art
Wallbox
- Authorisierung
RFID
NFC
- Ladestecker
Typ 2
- Lademodus
Mode 3
- Ladeleistung
22 kW
- Nennspannung
380 V
IP55
Wandmontage
317 mm
529 mm
153 mm
FALSE
Kunststoff
22 kW
380-415 V
IK10
50/60 Hz
IP55
0
10-10 mm²
1
FALSE
0
1
22 kW
0
0
0
0
1
0
0
0
0
0
0
TRUE
FALSE
FALSE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
FALSE
TRUE
1.6
FALSE
TRUE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
TRUE
3-phasig
FALSE
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3342447 Schneider Electric EVB3I22N40MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3342447 Schneider Electric EVB3I22N40MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Bedienungs- und Sicherheitshinweise 3342447 Schneider Electric EVB3I22N40MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Bedienungs- und Sicherheitshinweise 3342447 Schneider Electric EVB3I22N40MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Bedienungs- und Sicherheitshinweise 3342447 Schneider Electric EVB3I22N40MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Bedienungs- und Sicherheitshinweise 3342447 Schneider Electric EVB3I22N40MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Bedienungs- und Sicherheitshinweise 3342447 Schneider Electric EVB3I22N40MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Information
Information 3342447 Schneider Electric EVB3I22N40MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Repairability / Durability Datenblatt 3342447 Schneider Electric EVB3I22N40MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Konformitätserklärung
Konformitätserklärung 3342447 Schneider Electric EVB3I22N40MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Konformitätserklärung 3342447 Schneider Electric EVB3I22N40MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Konformitätserklärung 3342447 Schneider Electric EVB3I22N40MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Konformitätserklärung 3342447 Schneider Electric EVB3I22N40MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Konformitätserklärung 3342447 Schneider Electric EVB3I22N40MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Konformitätserklärung 3342447 Schneider Electric EVB3I22N40MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Beschreibung
EVlink Pro AC Wallbox in eichrechtskonformer Ausführung mit Typ 2 Steckdose mit Shuttern. Für den Einsatz in öffentlichen Garagen oder auf Parkplätzen, für die Innen- oder Außeninstallation an der Wand, auf der EVlink Stele (EVA1PBS1 / EVA1PBS2) oder im Metal Kit (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2). Mode 3 Ladung gemäß IEC 61851-1, 3-phasig mit maximal 22 kW Ladeleistung, Typ 2 Steckdose. mit integriertem eichrechtskonformen Zähler. mit FI Typ B-EV als separates Bauteil im Lieferumfang. Digitaleingänge: 1 für vorübergehende Strombegrenzung, 1 für verschobene/ausgesetzte Ladung, 1 für EV-Anwesenheitserkennung. Zugriffskontroller über NFC / RFID Reader, NFC Reader 13,56 MHz kompatibel mit Typ 1, 2, 4 und 5 Badges, RFID Reader: Entspricht den Protokollen ISO/CEI 14443 A & B und ISO/CEI 15693, Kompatibel mit Mifare Ultralight, Mifare Classic, Mifare Plus. Nutzerinformationen und Statusmeldung über einen gut sichtbaren LED-Bogen, inbetriebnahme der Wallbox über eSetup App via Bluetooth. Kommunikationsstandards: Bluetooth, Ethernet 2 Anschlüsse (1 für Daisy Chain), Modbus serial, Modbus TCP, OCPP 1.6J zur Anbindung an ein Backend sowie dem Lastmanagementsystem EcoStruxure EV Charging Expert. optionales Zubehör: Wifi Modul (EVA1MW), Modem Modul (EVA1MS & EVA1MM), ISO 15118 Modul (EVA1M8), steckbar auf den Ladecontroller. Farbe der Ladestation: Korpus: Dunkelgrau RAL 7016 und Schwarz RAL 9005, Frontabdeckung: Weiß RAL 9003. Abmessungen BxHxT: 317x529x153mm, Gewicht: 7,5 kg, Material: Polycarbonat UV-behandelt. Stoßfestigkeit IK10, Schutzgrad IP55, Betriebstemperatur -25 bis 40°C, Lagertemperatur -40 bis 80°C, Betriebshöhe max. 2000m ohne Derating, rel. Luftfeuchte 5 bis 95%, Eigenverbrauch kleiner als 10W. Erdungssystem: TT, TN(S) oder TN(C)(S), IT kompatibel mit zusätzlichem Trenntransformator in der Spannungsversorgung. Normen und Standards: CE, E.V. Ready, IEC/EN 61851-1 Ed 3.0, IEC/EN 62196-1 Ed 2.0, IEC/EN 62196-2 Ed 1.0, EN 61000-6-2: 2019, EN 61000-6-3:2007 + A1:2011, IEC 60884-1 und NF-C 61314.
Lieferumfang
- Geliefert wird: Schneider Electric Wallbox Pro AC T2S Steckdose EVB3I22N40MB, Verpackungseinheit: 1 Stk., EAN: 3606486392911
Hinweise
- Bluetooth® ist eine eingetragene Marke von Bluetooth SIG, Inc.
- Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
