Schneider Electric Frequenzumrichter ATV320U22N4B kaufen

Elektrischer Frequenzumrichter, vertikal montiert, schwarzes Gehäuse mit grünen und roten Bedienelementen und Ethernet-Anschluss.

Ein schwarzes elektrisches Gerät mit Lüftungsschlitzen und Anschlüssen. Es scheint ein industrielles Steuerungsmodul zu sein.

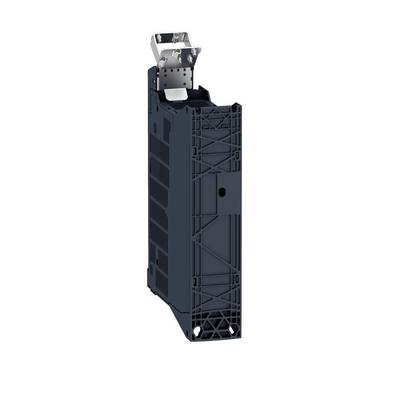

Ein graues elektronisches Modul mit Gittern und einem Metallclip an der Oberseite, aufrecht stehend auf einem weißen Hintergrund.

Elektronisches Gerät mit Lüfter an der Unterseite und drei metallenen Anschlussklemmen an der Vorderseite.

1/4

Datenblatt (PDF)

Sofort-Lieferung morgen

2 Stück

Verkauf und Versand:

automation-base.com (AT) Widerruf

Anzahl

Stück

Gesamt

€ 460,80

steuerfreie IGL

€ 17,00

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Mo., 5. Okt.

130 Stück

Kostenfreier Versand

€ 682,50

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Frequenzumrichter ATV320, 2,2kW, 380-500V, 3 phasig, Buch

Leistungsbereich: 0,18 bis 22 kW
Spannungsbereich: 200 V bis 690 V
3 Bauformen: Kompaktbauform, schmale Buchbauform, IP66 für Montage außerhalb des Schaltschranks
5 Sicherheitsfunktionen integriert: sicher abgeschaltetes Drehmoment, sicher reduzierte Geschwindigkeit, sicherer Halt, sichere Höchstgeschwindigkeit, sicherer Schutztürfreigabe
Modbus RJ45 und CANopen RJ45 integriert; optional Modbus/TCP - Ethernet/IP, PROFIBUS DP V1, DeviceNet, EtherCAT, POWERLINK, PROFINET mit Kommunikationsmodulen
Sicherer Betrieb: bis zu 50 °C ohne Leistungsreduzierung, bis zu 60 °C mit Derating ohne zusätzlichen Lüfter
Schutzarten: IP21/66/65
Viele integrierte Funktionen, SPS integriert, internationale Normen und Zulassungen
Robust: mit IEC 60721-3-3 Klasse 3C3 beschichtete Leiterplatten zur Erhöhung der Verfügbarkeit unter schwierigen Umgebungsbedingungen

Technische Daten

Frequenzumrichter ATV320, 2,2kW, 380-500V, 3 phasig, Buch

Produkt-Art: Frequenzumrichter

Tiefe: 245 mm

Höhe: 325 mm

Breite: 60 mm

: IP20

Typ: ATV320U22N4B

Abm.: (B x H x T) 60 x 325 x 245 mm

Herst.-Teilenr.: ATV320U22N4B

Gewicht: 3.1500 kg

: 60 mm

: 325 mm

: 245 mm

: TRUE

: 6

: 1

: 3

: 1

: FALSE

: 1

: 0

: 0

: 1

: 0

: 0

: 0

: 1

: FALSE

: FALSE

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

: TRUE

: FALSE

: TRUE

: FALSE

: TRUE

: IP20

: TRUE

: FALSE

: FALSE

: 50/60 Hz

: TRUE

: 0

: U-Umrichter

: 3

: 3

: FALSE

: TRUE

: FALSE

: 599 Hz

: 2.2 kW

: 2.2 kW

: 10 %

: 5 %

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 500 V

: 5.5 A

: FALSE

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2914000 Schneider Electric Frequenzumrichter ATV320U22N4B

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2914000 Schneider Electric Frequenzumrichter ATV320U22N4B

Information

Information 2914000 Schneider Electric Frequenzumrichter ATV320U22N4B

Beschreibung

Frequenzumrichter ATV320, Buch. Abmessungen 60 x 325 x 245 mm, Leistung KW 2,2 kW. Versorgungsspannung 3-phasig, 380-500 V 50/60 Hz mit integriertem EMV-Filter. Bemessungsversorgungsspannung, min. U1, max. U2 200 (U1)-240 V (U2), 380 (U1)-500 V (U2). Umrichter werden mit integriertem EMV-Filter der Kategorie C2 geliefert. Der Filter kann abgeschaltet werden. Umrichter werden mit einer EMV-Platte zur kundenseitigen Montage geliefert. Beschreibung Integrierte Sicherheitstechnik mit 5 Funktionen sicher abgeschaltetes Drehmoment (STO), sicherer Halt1 (SS1), sicher reduzierte Geschwindigkeit (SLS), sichere Schütztürzuhaltung (GDL), sichere maximale Geschwindigkeit (SMS). Betrieb von Asynchron- und Synchronmotoren in open loop. SVC Regelung (sensorless vector control) bringt höchste Drehzahlgüte und Stabilität U/F Regelung, U/F2 Regelung, Energiesparfunktion. Max. Frequenz 599 Hz. Einfachste Inbetriebnahme, intuitive Bedienung sowie durch Plug & Drive, voreingestellt auf die gängigsten Applikationen. Möglichkeiten zum Laden, Editieren, Sichern der Konfigurationen des Umrichters mit Tools, wie der Inbetriebnahmesoftware SoMove, den dezentralen Terminals und den Konfigurationstools -Simple-Loader- und -Multi-Loader-. Funkentstörfilter Klasse A integriert, deaktivierbar. Für den Betrieb an IT-Netzen. 6 Logikeingänge mehrfach mit Funktionen belegbar, 3 Analogeingänge, davon 2 umschaltbar als Digitaleingänge. Integriertes Bremsmodul ermöglicht den 4-Quadranten-Betrieb ohne Nachrüstung.

Ausführung

Ausstattung: 380..500 V, 500 V, 2,2 kW, 2,2 kW, 10 %

Lieferumfang

Geliefert wird: Schneider Electric Frequenzumrichter ATV320 2,2kW, 380-500V, 3-p ATV320U22N4B, Verpackungseinheit: 1 Stk., EAN: 3606480931260

Hinweise

Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Beschreibung

Ausführung

Ausstattung: 380..500 V, 500 V, 2,2 kW, 2,2 kW, 10 %

Lieferumfang

Geliefert wird: Schneider Electric Frequenzumrichter ATV320 2,2kW, 380-500V, 3-p ATV320U22N4B, Verpackungseinheit: 1 Stk., EAN: 3606480931260
