Schneider Electric LC1D18B7 Leistungsschütz 3 Schließer 440 W 24 V/AC 18 A mit Hilfskontakt 1 St. kaufen

Elektrisches Schütz von Schneider Electric mit der Aufschrift 'TeSys'. Vorderansicht zeigt Anschlüsse und QR-Code.

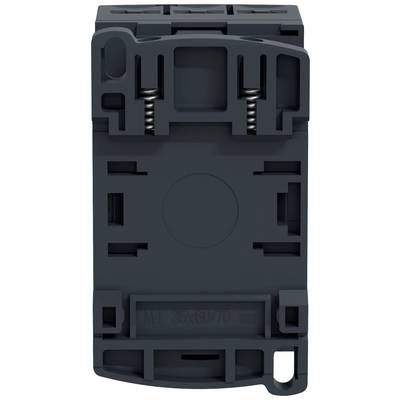

Schwarzes Kunststoffgehäuse mit zwei Metallfedern, rechteckige Form, gerillte Oberfläche, möglicherweise ein elektrisches Bauteil.

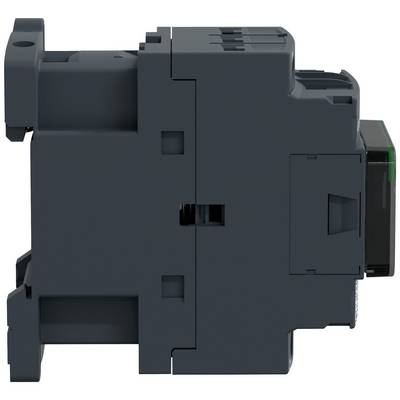

Elektrischer Schalter in seitlicher Ansicht, zeigt Gehäuse und sichtbare Klemmen, geeignet für industrielle Anwendungen.

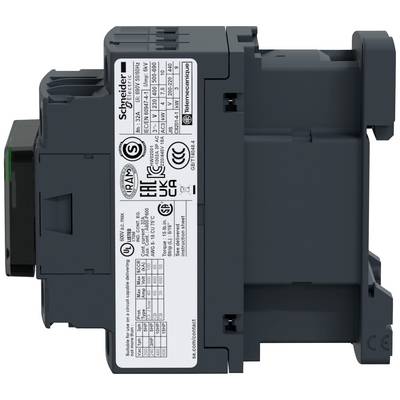

Ein graues elektrisches Gerät mit mehreren technischen Spezifikationen und Zertifikaten auf einem Etikett an der Seite.

1/4

Produkt-Art

Leistungsschütz

Polzahl

2polig

Nennspannung

24 V/AC

Laststrom

18 A

Leistung

440 W

Datenblatt (PDF)

Sofort-Lieferung morgen

10 Stück

Verkauf und Versand:

automation-base.com (AT) Widerruf

Anzahl

Stück

Gesamt

€ 39,60

steuerfreie IGL

€ 17,00

Nur noch 10 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Mi., 7. Okt.

4 Stück

Versand

€ 56,66

€ 51,66

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Schneider Electric LC1D18B7 Hilfskontakt

TeSys D Schütz 3polig (3 Schließer)
Für Motorsteuerungsanwendungen bis 18 A/690 V AC-3/3e (7,5 kW bei 400 V)
24-V-50/60-Hz-Wechselstromspule
Integrierte 1 Schließer + 1 Öffner-Hilfskontakte (Öffner-Spiegelzertifizierung)
Anschluss über Schraubklemmen
Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C

Technische Daten

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 24 VSpannungsart zur Betätigung: ACAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: SchraubanschlussBetriebsspannung bei AC 50 Hz: 440 VBetriebsspannung bei AC 60 Hz: 440 VBemessungsbetriebsstrom Ie bei AC-1, 400 V: 32 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 ABemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V: 9 ABemessungsbetriebsleistung bei AC-4, 400 V: 4 kWAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 77 mmTiefe: 86 mmVerpackungseinheit: 1 StückMaße (cm): 95 × 113 × 52Bruttogewicht: 0,355 kg, Nettogewicht: 0,355 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)

Produkt-Art: Leistungsschütz

Typ: LC1D18B7

Polzahl: 2polig

Kontaktart: 3 Schließer

Nennspannung: 24 V/AC

Steuerspannung (min.): 24 V/AC

Steuerspannung (max.): 24 V/AC

Steuerspannungs-Bereich: 24 - 24 V/AC

Schaltspannung (max.): 690 V/AC

Max. Schaltleistung: 7500 W

Dauerstrom (max.): 32 A

Laststrom: 18 A

: 440 W

Besonderheiten: mit Hilfskontakt

Anschluss: Power Rail

Max. Temperatur: 60 °C

Breite: 45 mm

Höhe: 77 mm

Tiefe: 86 mm

Abm.: (B x H x T) 45 x 77 x 86 mm

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1978951 Schneider Electric LC1D18B7 Leistungsschütz 3 Schließer 440 W 24 V/AC 18 A mit Hilfskontakt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1978951 Schneider Electric LC1D18B7 Leistungsschütz 3 Schließer 440 W 24 V/AC 18 A mit Hilfskontakt 1 St.

Beschreibung

TeSys D Schütz 3polig (3 Schließer) für Motorsteuerungsanwendungen bis 18 A/690 V AC-3/3e (7,5 kW bei 400 V). Es verfügt über eine 24-V-50/60-Hz-Wechselstromspule, integrierte 1 Schließer + 1 Öffner-Hilfskontakte (Öffner-Spiegelzertifizierung) und Anschluss über Schraubklemmen. Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C bietet es eine hohe Zuverlässigkeit und Haltbarkeit.
