Schneider Electric LC1E3201B7 Leistungsschütz 3 Schließer 15 kW mit Hilfskontakt 1 St. kaufen

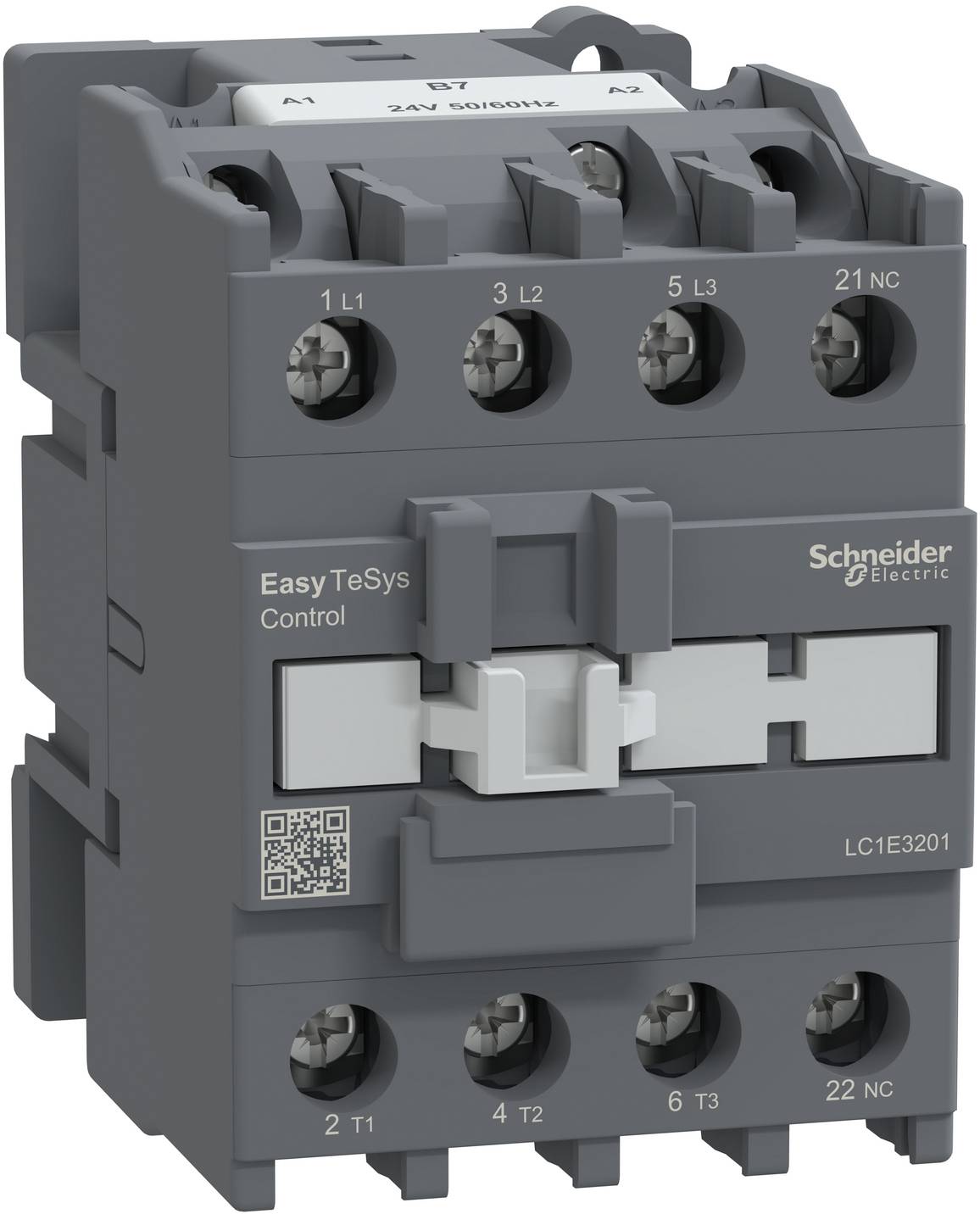

Ein Schneider Electric Easy TeSys Control Schütz mit beschrifteten Klemmen und einer zentralen Verriegelung, frontal auf weißem Hintergrund dargestellt.

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

15 kW

Anschluss

Schraubklemme

Typ

LC1E3201B7

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

1 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 108,33 / Stück)

€ 108,33

zzgl. MwSt.

Kostenfreier Versand

nur € 9,17

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 32 A
Bemessungssteuerspeisespannung AC 50 Hz: 24-24 V
Bemessungssteuerspeisespannung AC 60 Hz: 24-24 V
Betriebsspannung AC 50 Hz: 690-690 V
Betriebsspannung AC 60 Hz: 690-690 V
Geeignet für Reiheneinbau: nein
Spannungsart zur Betätigung: AC

Produkt-Art: Leistungsschütz

Typ: LC1E3201B7

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Öffner

Steuerspannung (min.): 24 V/AC

Steuerspannung (max.): 24 V/AC

Steuerspannungs-Bereich: 24 - 24 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 50 A

: 15 kW

Besonderheiten: mit Hilfskontakt

Montageart: Hutschiene

Anschluss: Schraubklemme

Elektrische Lebensdauer: 1 Mio. Zyklen

Mechanische Lebensdauer: 8 Mio. Zyklen

Min. Temperatur: -5 °C

Max. Temperatur: 55 °C

Breite: 56 mm

Höhe: 84 mm

Tiefe: 86 mm

Abm.: (B x H x T) 56 x 84 x 86 mm

Inhalt: 1 St.

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3755001 Schneider Electric LC1E3201B7 Leistungsschütz 3 Schließer 15 kW mit Hilfskontakt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3755001 Schneider Electric LC1E3201B7 Leistungsschütz 3 Schließer 15 kW mit Hilfskontakt 1 St.

Beschreibung

Easy TeSys Control Schütz 3-polig für Motoranwendungen bis zu 32A 15kW 440V. It bietet eine 24V 50/60Hz AC Spule, 1NC eingebaute Hilfskontakte, Leistungs- und Steueranschlüsse durch Schraubklemmen. 56mm Breite für Standardbetriebsraten bis zu 1800 Zyklen pro Stunde. Es bietet Standard-Zuverlässigkeit und Langlebigkeit mit 1 Mio. Zyklen elektrischer Lebensdauer AC-3 und 8 Mio. Zyklen mechanischer Lebensdauer. Es kann bei Betriebstemperaturen von -5°C bis 55°C eingesetzt und auf DIN-Schiene montiert werden, kein Derating bis zu 3000m Höhe. Multi-Standard zertifiziert (IEC, CCC, EAC) und RoHS/REACH konform.
