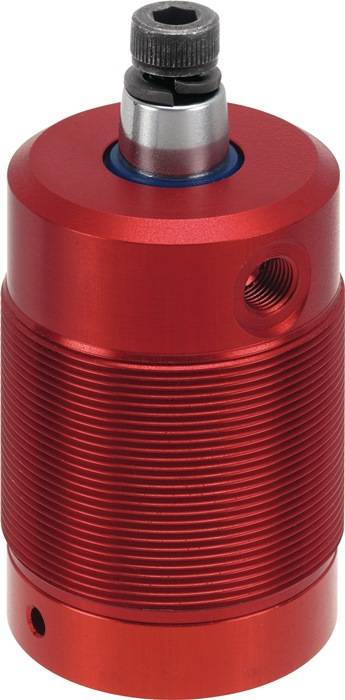

Schwenkspanner Nr.6829EL Gr.25 pneumatisch Einschraubversion AMF

Technische Daten

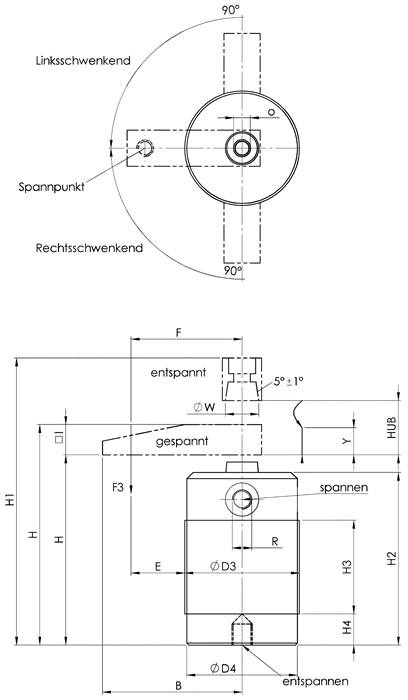

Größe: Größe
rechts
schwenkend
: rechts
schwenkend
links
schwenkend
: links
schwenkend
F3: F3 kN
Anschlussgewinde
für
Andrückschraube: Anschlussgewinde
für
Andrückschraube
Gewicht: Gewicht g
Größe 2: Größe 2
D3: D3
ØD4: ØD4
E: E
F: F
H: H
H1: H1
H2: H2
H3: H3
H4: H4
I: I
O: O
R: R
ØW: ØW

Inhalt: 1 St.

Breite: 14 mm

Anschluss: Schrauben

UKCA: nicht relevant

Beschreibung

pneumatisch · Einschraubversion · doppelt wirkend Kolbenstange nicht rostend, poliert · Grundkörper aus Aluminium · verschleißfeste Oberfläche durch HART-COAT®-Beschichtung · einschließlich Schraube und Federring zum leichteren Voreinstellen der SpannarmpositionBefestigungsmöglichkeiten: · mit Nutmutter Nr. 6829N (DIN 70852) · mit Gewindeflansch Nr. 6829GF Zubehör (nicht im Lieferumfang enthalten): · Spannarm Nr. 6829SP · Nutmutter Nr. 6829N · Gewindeflansch Nr. 6829GF · Andrückschraube Nr. 6880Hinweis:Nur mit geölter Luft zu betreiben. Spannarmmontage: 1) Spannarm mit Federring und Schraube spielfrei anlegen. 2) Spannarm in Position drehen. 3) Spannarm mit Schraubenschlüssel festhalten und Schraube anziehen. Spannarmdemontage: 1) Spannarm mit Schraubenschlüssel festhalten und Schraube lösen. 2) Spannarm mit leichten Schlägen (Kunststoffhammer) von unten von der Kolbenstange trennen. Achtung: Keine seitl. Schläge zulässig!Weitere technische Eigenschaften:· H4: 10mm· Anschlussgewinde: M6· D4: 38· H1: 118mm· H2: 70mm· O: M8mm· Y Spannhub: 17mm· W: 14mm· I: 16mm· F: 50mm· R: M5mm· E: 30mm· M: M6mm· H: 73mm· F3: 0,17kN· H3: 35mm· D3: M40 x 1,5mm· Hub: 26mm
