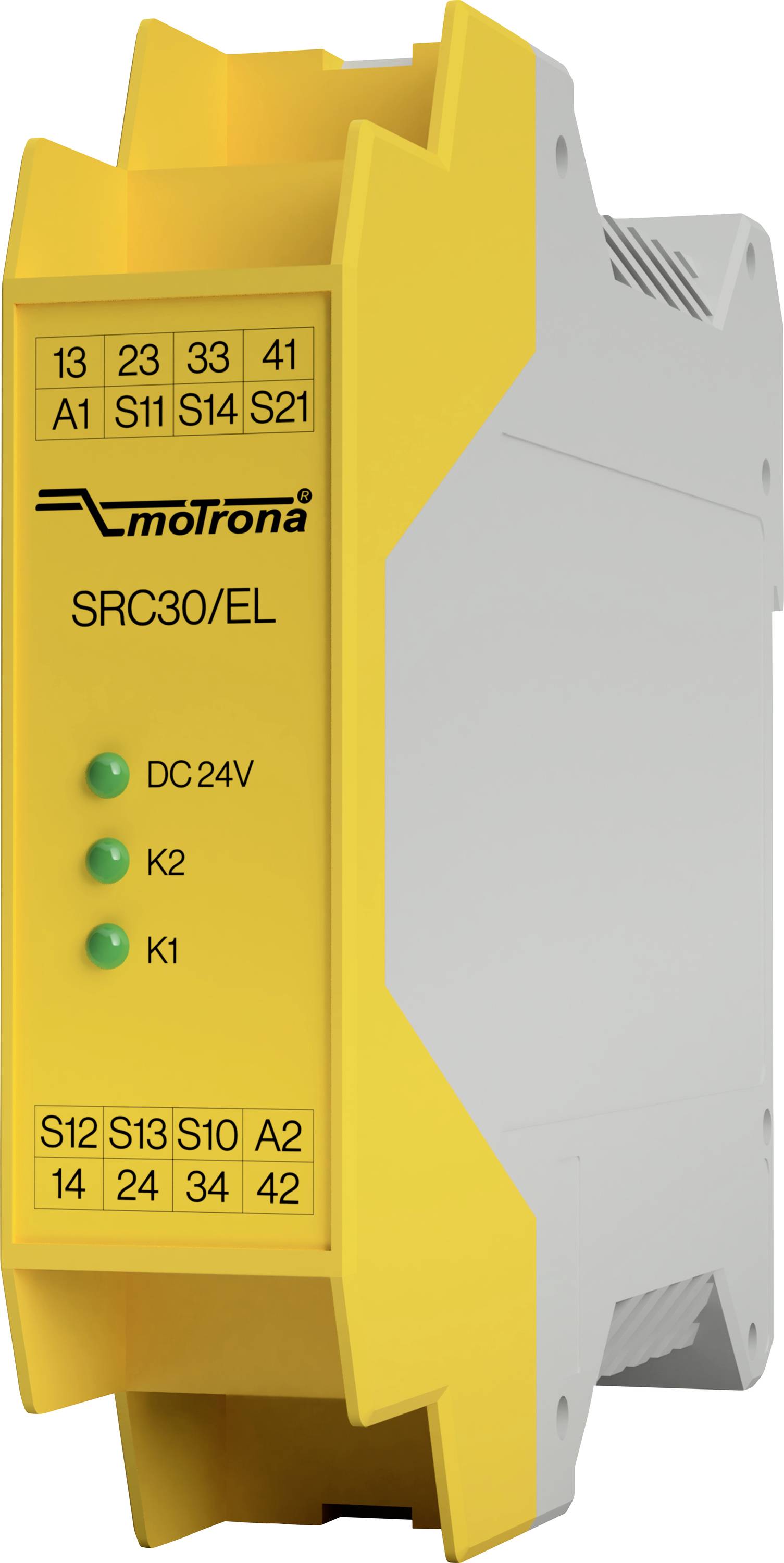

Sicherheitsrelais 8382.6730.EL Motrona Betriebsspannung: 24 V/DC 3 Schließer, 1 Öffner 1 St.
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sicherheitsrelais
Betriebsspannung
24 V/DC
Typ
8382.6730.EL
Ansprechzeit
50 ms
Kontaktart
3 Schließer
1 Öffner
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 220,83
3
2% = € 5,39
€ 215,44
5
3% = € 7,53
€ 213,30
10
4% = € 8,96
€ 211,87
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 220,83 / Stück)
€ 220,83
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Gehäuse – Montage: auf 35 mm Hutschiene
- Gehäuse – Gewicht: ca. 150 g
- Spannungsversorgung – bei Nennspannung: 2,6 W
- Spannungsversorgung – Einschaltstrom A1: 5 A (ca. 250 µs) Filterzeit Ausschalttestpulse /
- (A1 / S12 / S14) – Dunkel-Test: max. 3 ms (Testpulsbreite) / 500 ms (Testpulsrate) Einschalttestpulse /
- (A1 / S12 / S14) – Hell-Test: max. 1 ms (Testpulsbreite) / 500 ms (Testpulsrate)
- (A1 / S12 / S14) – Hinweis: Es ist sicher zu stellen, dass evtl. vom Signalgeber gesendete Einschaltpulse (Helltest) nicht zum kurzzeitigen Ansprechen des Sicherheitsrelais führen und sollten somit grundsätzlich deaktiviert werden.
- Schaltleistung – AC: 250 V, 2000 VA, 8 A ohmsche Last Sicherheitskontakte 250 V, 3 A für AC-15 250 V, 500 VA, 2 A ohmsche Last
- Schaltleistung – (13-14, 23-24, 33-34) DC: 30 V, 240 W, 8 A für ohmsche Last 6 Schaltspiele / Min. 24 V, 3 A für DC-13 Thermischer Summenstrom I Max. 5 A pro Kontakt (siehe Summenstromgernzkurve) th
- Schaltleistung – Meldekontakte (41-42) DC: 30 V, 60 W, 2 A für ohmsche Last
- Schaltleistung – Mindestkontaktbelastung: 5 V, 10 mA
- Kontaktabsicherung – Schließer: 10 A gG
- Kontaktabsicherung – Öffner: 6 A gG
- Kontaktabsicherung – Einschaltverzögerung: < 50 ms
- Ausschaltverzögerung – Ansteuerung über: A1 < 40 ms; S12 oder S13/S14 < 20 ms
- Ausschaltverzögerung – Wiederbereitschaftszeit: < 500 ms
- Ausschaltverzögerung – Leistungsquerschnitt: 0,14 - 2,5 mm2
- Anzugdrehmoment – Min.: 0,5 Nm
- Anzugdrehmoment – Max: 0,6 Nm
- Anzugdrehmoment – Kontaktwerkstoff: AgSnO 2
- Anzugdrehmoment – Kontaktlebensdauer: mech. ca. 1 x 107
- Anzugdrehmoment – Prüfspannung: 2,5 kV (Steuerspannung / Kontakte) Bemessungsstoßspannungsfestigkeit,
- Anzugdrehmoment – Bemessungsisolationsspannung: 250 V Verschmutzungsgrad /
- Umgebungstemperatur – Einsatzhöhe: ≤ 2.000 m (über NN)
- Produkt-Art
Sicherheitsrelais
- Typ
8382.6730.EL
- Betriebsspannung
24 V/DC
- Ansprechzeit
50 ms
- Kontaktart
3 Schließer
1 Öffner
- Schaltspannung (max.)
250 V/AC
- Max. Schaltleistung
2000 VA
240 W
IP20
- Betriebstemperatur (min.)
-15 °C
- Betriebstemperatur (max.)
55 °C
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3805211 Sicherheitsrelais 8382.6730.EL Motrona Betriebsspannung: 24 V/DC 3 Schließer, 1 Öffner 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3805211 Sicherheitsrelais 8382.6730.EL Motrona Betriebsspannung: 24 V/DC 3 Schließer, 1 Öffner 1 St.
Beschreibung
Das Sicherheitsrelais gewährleistet hohen Schutz durch drei integrierte Sicherheitsrelais und ist kompatibel mit verschiedenen Gebertypen. Dank der Zertifizierungen nach EN 81-20 und EN 81-50 eignet es sich ideal für den Einsatz in Aufzugssystemen sowie zur Überwachung von Schutzgittern an Maschinen und Anlagen. Die kompakte Bauform erleichtert die Integration in bestehende Schaltschränke, während LED-Statusanzeigen eine einfache Diagnose und Inbetriebnahme unterstützen. Durch die flexible Auswertung unterschiedlicher Signalquellen bietet das Sicherheitsrelais eine wirtschaftliche und vielseitige Lösung für Anwendungen mit erhöhten Sicherheitsanforderungen.
Ausführung
- 3 unverzögerte Sicherheitskontakte
- 1 unverzögerter Meldekontakt
- Anschluss von: Not‐Halt‐Taster, Mechanische Sicherheitsschalter, Berührungslose Sicherheitsschalter, Sicherheitsbauteile mit OSSD‐Ausgängen
- Ein‐ oder zweikanaliger Betrieb
- Rückführkreis zur Überwachung nachgeschalteter Schütze oder Erweiterungsmodule
- Zyklische Überwachung der Ausgangskontakte
- Anzeige des Schaltzustandes und Netz über LED
- Automatischer oder manueller Start
- Querschluss‐ und Masseschlussüberwachung
- Einsatz bis SIL3/PLe, Kategorie 4
- (EN ISO 13849‐1 / EN IEC 62061 / EN 61508)
Lieferumfang
- Bedienungsanleitung
