Sicherheitsschalter NG 2D1D411A-F31 Pizzato Elettrica Betriebsspannung: 24 V/DC (B x H x T) 40.4 x 211.5 x 49 mm 1 St. kaufen

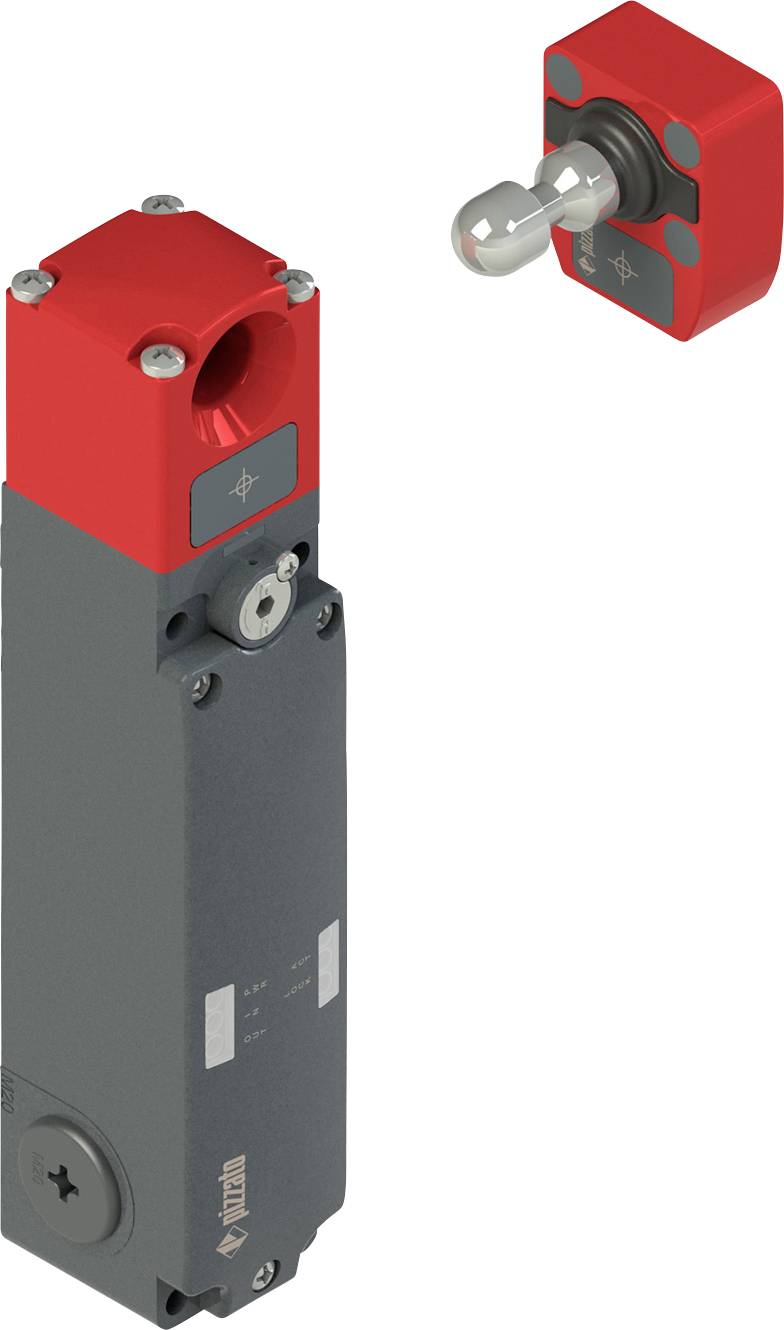

Roter und grauer Industrieschalter mit rechteckiger Basis und zylindrischem Betätiger, zeigt getrennte Ansichten des Geräts und seiner Komponenten.

Produkt-Art

Sicherheitsschalter

Anschluss

Federkraftklemme

Betriebsspannung

24 V/DC

Typ

NG 2D1D411A-F31

Betriebsspannung min.

21.6 V

Datenblatt (PDF)

Lieferung Di., 6. Okt.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 504,17 / Stück)

€ 504,17

zzgl. MwSt.

Kostenfreier Versand

nur € 29,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Produkt-Art: Sicherheitsschalter

Typ: NG 2D1D411A-F31

Anschluss: Federkraftklemme

Betriebsspannung: 24 V/DC

Betriebsspannung min.: 21.6 V

Betriebsspannung max.: 26.4 V

Betriebsspannungsbereich: 21.6 - 26.4 V

Schaltspannung (max.): 24 V/DC

Schaltstrom (max.): 0.25 A

Performance Level: PL e

Safety Integrity Level: SIL 3

Sicherheitskategorie: 4

Zulassungen (Sensoren): CE
cULus
TÜV

: IP67
IP69K

Betriebstemperatur (min.): -20 °C

Betriebstemperatur (max.): 50 °C

Tiefe: 49 mm

Breite: 40.4 mm

Höhe: 211.5 mm

Abm.: (B x H x T) 40.4 x 211.5 x 49 mm

Inhalt: 1 St.

Industrieverpackung: Ja

Nennspannung: 24 V/DC

Dokumente & Downloads

Datenblatt

Datenblatt 3737366 Sicherheitsschalter NG 2D1D411A-F31 Pizzato Elettrica Betriebsspannung: 24 V/DC (B x H x T) 40.4 x 211.5 x 49 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3737366 Sicherheitsschalter NG 2D1D411A-F31 Pizzato Elettrica Betriebsspannung: 24 V/DC (B x H x T) 40.4 x 211.5 x 49 mm 1 St.

Beschreibung

Allgemeine Funktionen

Schutzart:
IP67 nach EN 60529 und IP69K nach ISO 20653

Deckel Konfiguration:
Kein Gerät

Gehäuse:
Metallgehäuse, drei Kabeleinführungen mit M20x1,5-Gewinde

Kopf:
Nicht trennbarer Schwenkkopf

Arbeitsweiseprinzip:
D Prinzip, Gesperrter Betätiger mit aberregtem Elektromagnet

Eingänge und Ausgänge:
2 Sicherheits-Eingänge IS1-IS2,
2 Sicherheits-Ausgänge OS1-OS2,
1 Meldeausgang für eingeführten Betätiger O3,
1 Meldeausgang für verriegelter Betätiger O4,
eingänge I4 oder IE1-IE2 zur Aktivierung des Elektromagneten,
1 Eingang I3 für Programmierung Betätiger / Reset

Aktivierung sichere OS-Ausgänge:
Modus 1: Sicherheits-Ausgänge aktiv bei eingeführtem und verriegeltem Betätiger

Betätiger:
Mit Universalbetätiger auf hohem Niveau Kodierung VN NG-F31

Typ der Verbindung:
Ohne Stecker
