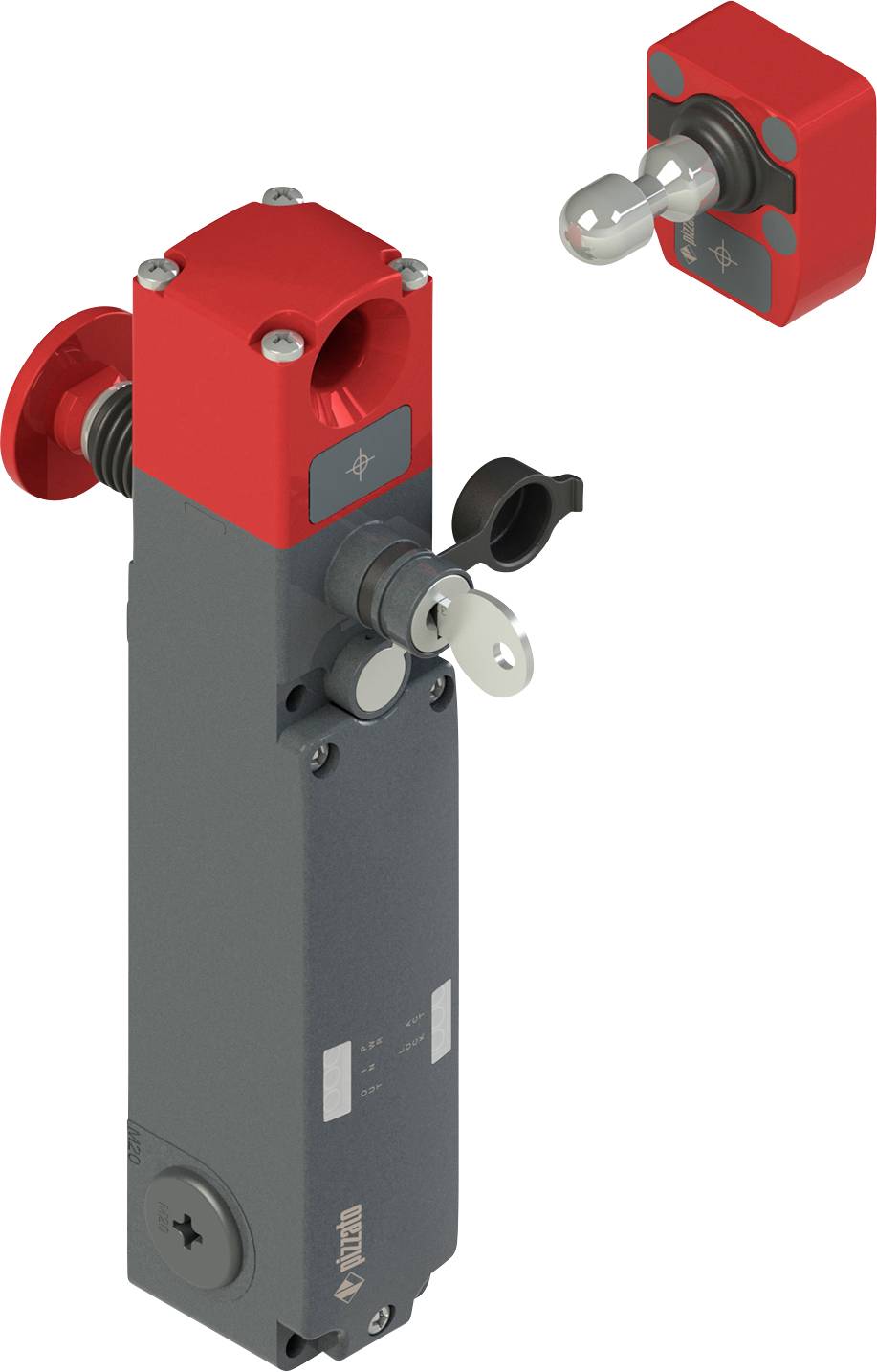

Sicherheitsschalter NG 2D6D611A-F31K110LP60 Pizzato Elettrica Betriebsspannung: 24 V/DC (B x H x T) 40.4 x 233.5 x 49 mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sicherheitsschalter
Anschluss
M12, 12 polig
Betriebsspannung
24 V/DC
Typ
NG 2D6D611A-F31K110LP60
Betriebsspannung min.
21.6 V
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 620,83
3
2% = € 15,15
€ 605,68
5
3% = € 21,16
€ 599,67
10
4% = € 25,20
€ 595,63
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 620,83 / Stück)
€ 620,83
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Produkt-Art
Sicherheitsschalter
- Typ
NG 2D6D611A-F31K110LP60
- Anschluss
M12, 12 polig
- Betriebsspannung
24 V/DC
- Betriebsspannung min.
21.6 V
- Betriebsspannung max.
26.4 V
- Betriebsspannungsbereich
21.6 - 26.4 V
- Schaltspannung (max.)
24 V/DC
- Schaltstrom (max.)
0.25 A
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Sicherheitskategorie
4
- Zulassungen (Sensoren)
CE
cULus
TÜV
IP67
IP69K
- Betriebstemperatur (min.)
-20 °C
- Betriebstemperatur (max.)
50 °C
- Tiefe
49 mm
- Breite
40.4 mm
- Höhe
233.5 mm
- Abm.
(B x H x T) 40.4 x 233.5 x 49 mm
- Inhalt
1 St.
- Industrieverpackung
Ja
- Nennspannung
24 V/DC
Dokumente & Downloads
Datenblatt
Datenblatt 3737367 Sicherheitsschalter NG 2D6D611A-F31K110LP60 Pizzato Elettrica Betriebsspannung: 24 V/DC (B x H x T) 40.4 x 233.5 x 49 mm
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3737367 Sicherheitsschalter NG 2D6D611A-F31K110LP60 Pizzato Elettrica Betriebsspannung: 24 V/DC (B x H x T) 40.4 x 233.5 x 49 mm
Beschreibung
Allgemeine Funktionen
Schutzart:
IP67 nach EN 60529 und IP69K nach ISO 20653
Deckel Konfiguration:
Kein Gerät
Gehäuse:
Metallgehäuse, drei Kabeleinführungen mit M20x1,5-Gewinde
Kopf:
Nicht trennbarer Schwenkkopf, mit Schlüsselentriegelung und Antipanikentriegelungstaste
Arbeitsweiseprinzip:
D Prinzip, Gesperrter Betätiger mit aberregtem Elektromagnet
Eingänge und Ausgänge:
2 Sicherheits-Eingänge IS1-IS2,
2 Sicherheits-Ausgänge OS1-OS2,
1 Meldeausgang für eingeführten Betätiger O3,
1 Meldeausgang FAULT O4,
eingänge I4 oder IE1-IE2 zur Aktivierung des Elektromagneten,
1 Eingang I3 für Programmierung Betätiger / Reset
Aktivierung sichere OS-Ausgänge:
Modus 1: Sicherheits-Ausgänge aktiv bei eingeführtem und verriegeltem Betätiger
Betätiger:
Mit Universalbetätiger auf hohem Niveau Kodierung VN NG-F31
Typ der Verbindung:
12-poliger M12-Stecker
Schutzart:
IP67 nach EN 60529 und IP69K nach ISO 20653
Deckel Konfiguration:
Kein Gerät
Gehäuse:
Metallgehäuse, drei Kabeleinführungen mit M20x1,5-Gewinde
Kopf:
Nicht trennbarer Schwenkkopf, mit Schlüsselentriegelung und Antipanikentriegelungstaste
Arbeitsweiseprinzip:
D Prinzip, Gesperrter Betätiger mit aberregtem Elektromagnet
Eingänge und Ausgänge:
2 Sicherheits-Eingänge IS1-IS2,
2 Sicherheits-Ausgänge OS1-OS2,
1 Meldeausgang für eingeführten Betätiger O3,
1 Meldeausgang FAULT O4,
eingänge I4 oder IE1-IE2 zur Aktivierung des Elektromagneten,
1 Eingang I3 für Programmierung Betätiger / Reset
Aktivierung sichere OS-Ausgänge:
Modus 1: Sicherheits-Ausgänge aktiv bei eingeführtem und verriegeltem Betätiger
Betätiger:
Mit Universalbetätiger auf hohem Niveau Kodierung VN NG-F31
Typ der Verbindung:
12-poliger M12-Stecker
