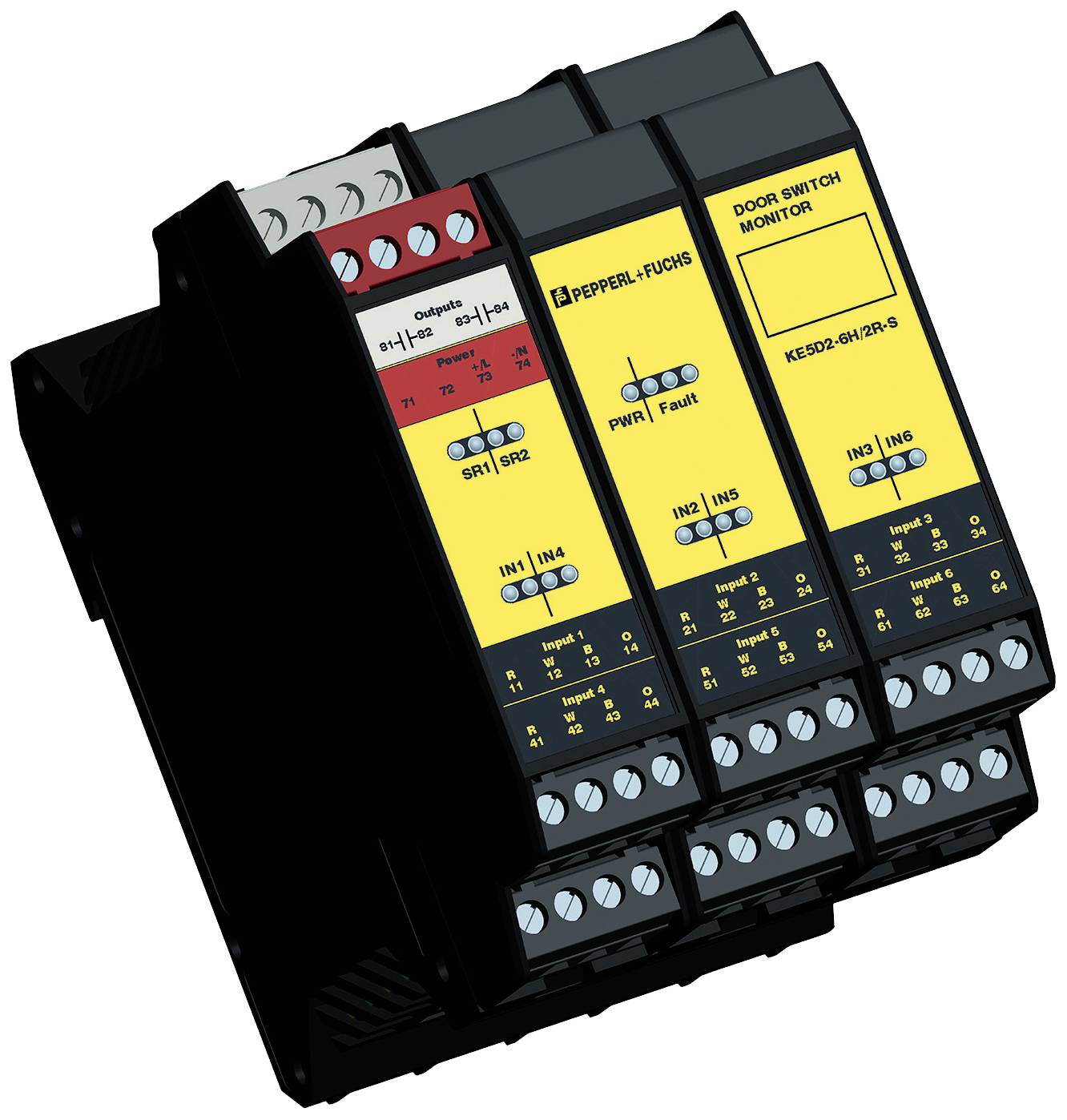

Sicherheitsschaltgerät KE5D2-6H/2R-S Pepperl+Fuchs Betriebsspannung: 24 V DC/AC 2 Schließer (B x H x T) 67.8 x 99 x 107
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sicherheitsschaltgerät
Anschluss
Schraubanschluss
Betriebsspannung
24 V DC/AC
Typ
KE5D2-6H/2R-S
Ansprechzeit
20 ms
Datenblatt (PDF)
Anzahl
Gesamt (€ 870,83 / Stück)
€ 870,83
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produkt-Art
Sicherheitsschaltgerät
- Typ
KE5D2-6H/2R-S
- Anschluss
Schraubanschluss
- Betriebsspannung
24 V DC/AC
- Ansprechzeit
20 ms
- Kontaktart
2 Schließer
- Schaltspannung (max.)
230 V DC/AC
- Performance Level
PL d
- Sicherheitskategorie
3
- Zulassungen (Sensoren)
UL
- Betriebstemperatur (min.)
-20 °C
- Betriebstemperatur (max.)
50 °C
- Tiefe
107 mm
- Breite
67.8 mm
- Höhe
99 mm
- Abm.
(B x H x T) 67.8 x 99 x 107 mm
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2627476 Sicherheitsschaltgerät KE5D2-6H/2R-S Pepperl+Fuchs Betriebsspannung: 24 V DC/AC 2 Schließer (B x H x T) 67.8 x 99 x 107
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2627476 Sicherheitsschaltgerät KE5D2-6H/2R-S Pepperl+Fuchs Betriebsspannung: 24 V DC/AC 2 Schließer (B x H x T) 67.8 x 99 x 107
Beschreibung
PA
Ausführung
- Allgemeine Daten
- UL File Number: E179102
- Versorgung
- Bemessungsspannung: 24 V AC/V DC ( für AC, 45 ... 62 Hz )
- Bemessungsstrom: < 0 . 5 A
- Leistungsaufnahme: < 12 W
- Anzeigen/Bedienelemente
- LED grün: Versorgung
- LED rot: Sensor-Status (einer pro Kanal/zwei pro Eingang)
- LED rot/grün: Relais : ( 2 ) rot , ( 2 ) grün
- Schaltzustand: LED rot blinkend: Fehlermeldung
- Eingang
- Eingangstyp: (6) Spezielle Eingangsgeräte für Serie 50FY41-...
- Eingangsspannung: 12 V DC , (2 Kanäle, Stromsenke/-quelle)
- Ausgang
- Strom: 5 mA zu 5 A (Schließer)
- Relais
- Schaltspannung: 20 ... 230 V AC/DC
- Schaltstrom: Details zu Strömen und Kreisen finden sich in den Technische Daten im Handbuch
- Mechanische Lebensdauer: > 1.000.000 Schaltspiele
- Ausgang I: 2 Relaisausgänge , NO Kontakt
- Ansprechzeit: 20 ms (offener Schalter zu offenem Kontakt)
- Übertragungseigenschaften
- Bereitschaftsverzug: 3 s
- Normen- und Richtlinienkonformität
- Richtlinienkonformität
- Maschinenrichtlinie 2006/42/EG: EN/ISO 13849-1:2008 / AC : 2009 | Kategorie 3 PL d
- Niederspannungsrichtlinie 2006/95/EG: EN 60664-1:2007
- EMV-Richtlinie 2004/108/EG: EN 61326-1:2006
- Normenkonformität
- Elektromagnetische Verträglichkeit: EN 61326-1:2006 | EN 61000-6-3:2007+A1:2011 oder EN 61000-6-4:2007/A1:2011
- Normen: EN 61496-1:2008 | IEC 61496-2:2006 | EN 50178:1998
- Zulassungen und Zertifikate
- UL-Zulassung: UL 508
- Umgebungsbedingungen
- Umgebungstemperatur: -20 ... 50 °C (-4 ... 122 °F)
- Mechanische Daten
- Gehäuselänge: 107 mm
- Gehäusebreite: 67,8 mm
- Gehäusehöhe: 99 mm
- Schutzart: IP20
- Anschluss: Schraubanschluss, max. 2,5 mm2
- Masse: ca. 545 g
- Befestigung: Hutschiene
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Sicherheitsmonitor KE5D2-6H/2R-S, Verpackungseinheit: 1 Stk., EAN: 4050143184101
