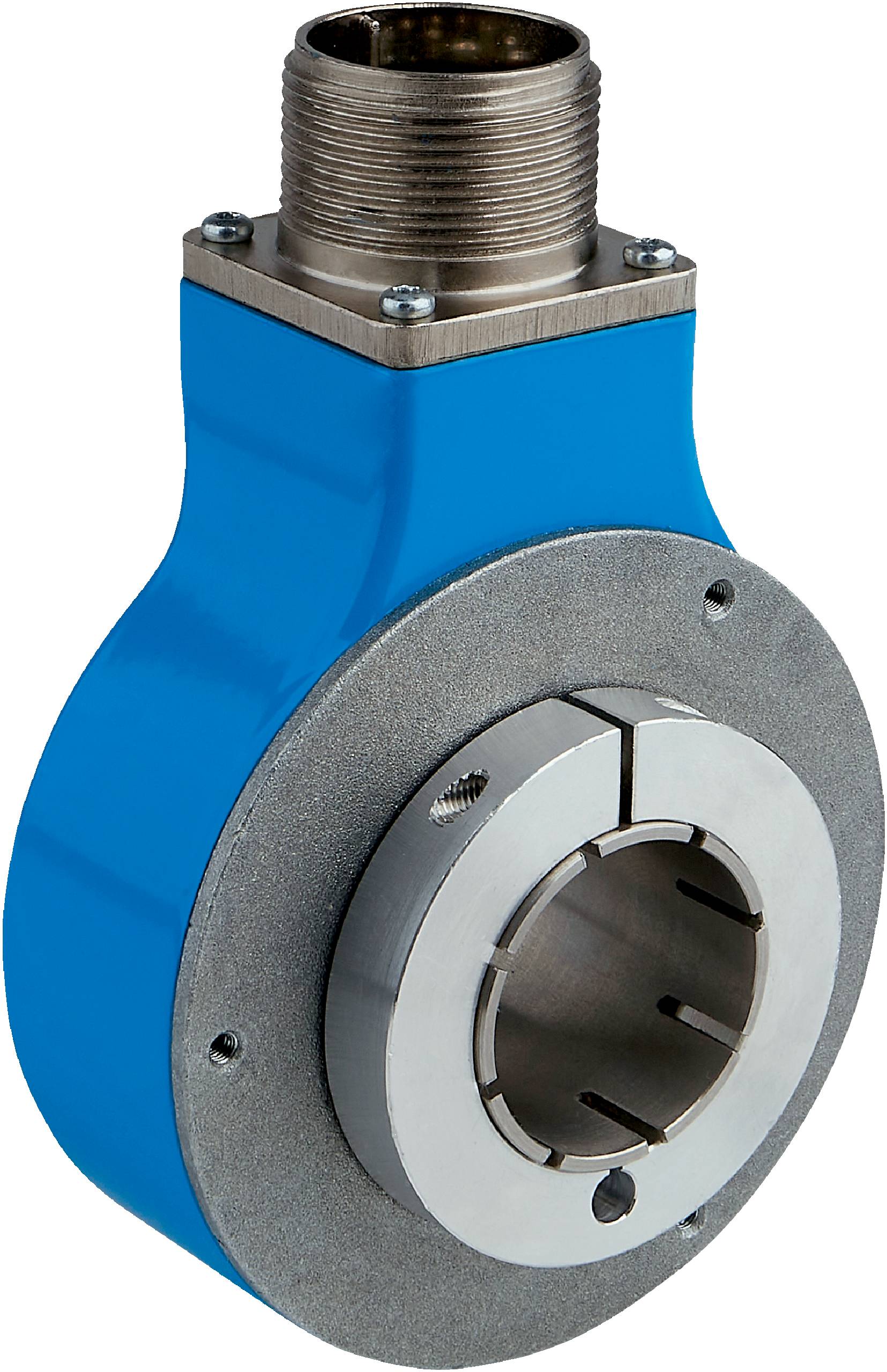

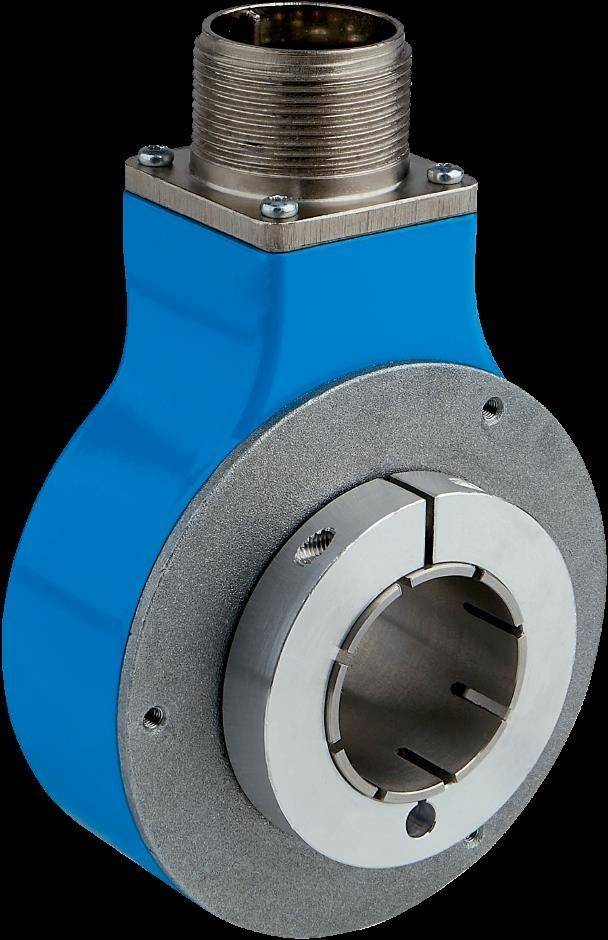

Sick Inkremental-Encoder DGS80B-TSL404096
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Inkremental-Encoder
Typ
1118693
Technische Daten
- MTTF D (mean time to dangerous failure): 518years ENISO13849
- Pulses per revolution4,096
- Measuring step: 90, electric/pulses per revolution
- Measuring step deviation: 15 electrical
- Duty cycle: 0.5 15%
- Communication interface: Incremental
- Communication Interface detail: HTL/ Push pull
- Number of signal channels: 6channel
- Initialization time: 50ms
- Output frequency: 300kHz
- Load current: 40mA, per channel
- Operating current: 50mA (without load)
- Power consumption: 0.85W
- Connection type: Male connector, MS, 10pin, radial
- Supply voltage 5... 30V
- Reference signal, position: 90, electric, logically gated with A and B
- Reverse polarity protection:
- Shortcircuit protection of the outputs:

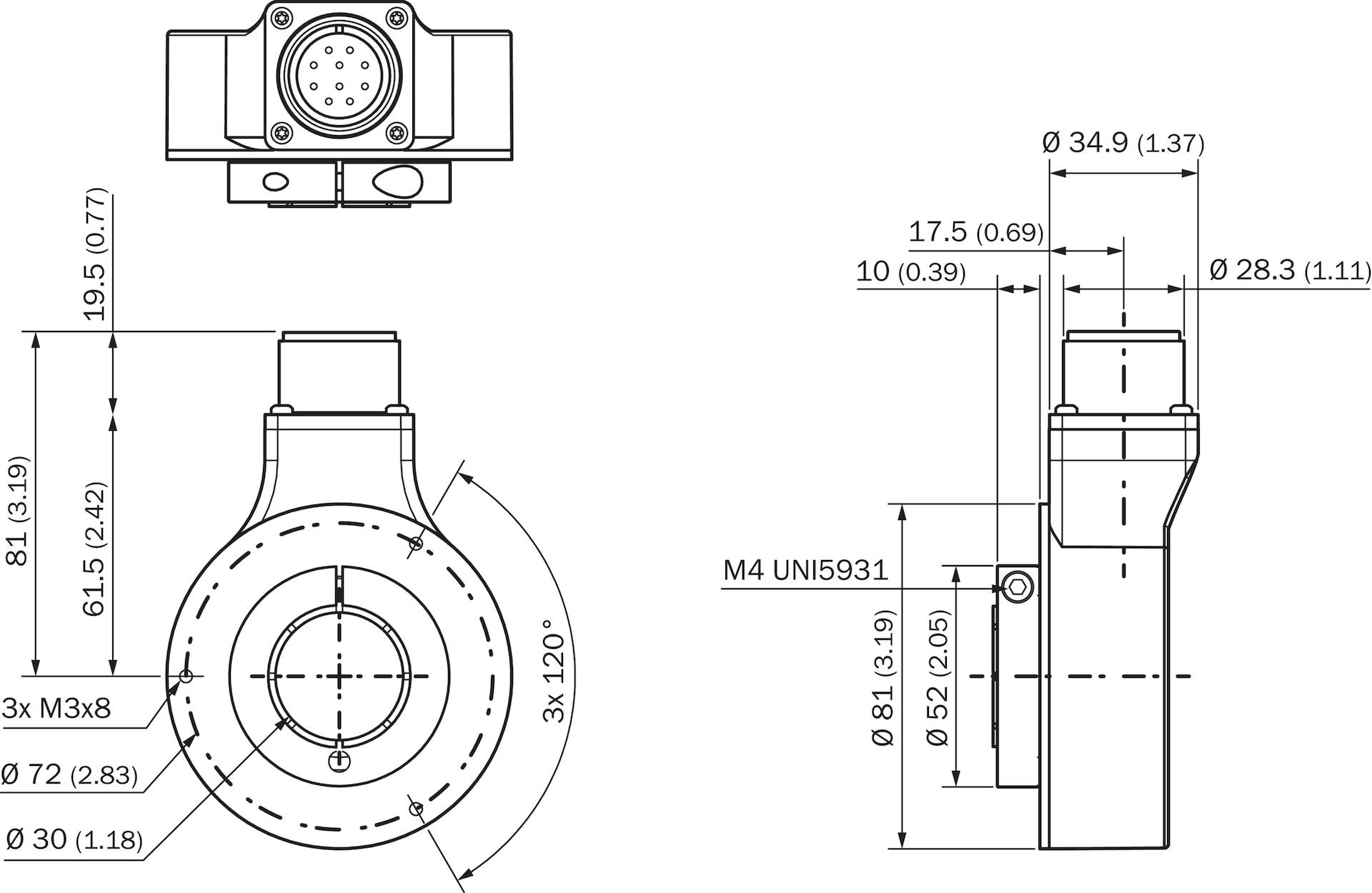

- Mechanical design: Through hollow shaft
- Shaft diameter: 30mm
- Flange type / stator coupling: 1sided stator coupling with slot available for order as accessory
- Weight: 650g
- Shaftmaterial: Aluminum
- Flange material: ZAMAC die cast
- Housing material: ZAMAC die cast
- Shaft sealing ringmaterial: FKM70
- Start up torque: 6Ncm ( +20C)
- Operating torque: 5Ncm ( +20C)
- Permissible shaft loading: 100N (radial) 100N (axial)
- Operating speed: 3,600min
- Moment of inertia of the rotor: 408gcm
- Bearing lifetime: 10^9 revolutions
- EMC: According to EN6100062 and EN6100063
- Enclosure rating: IP65 (IEC6052
- Permissible relative humidity: 98% (Condensation not permitted)
- Operating temperature range: 25C... +85C
- Storage temperature range: 25C... +85C, without package
- Resistance to shocks: 250g, 6ms (EN6006822
- Resistance to vibration: 10g, 5Hz... 2,000Hz (EN600682
- EU declaration of conformity
- UK declaration of conformity
- ACMA declaration of conformity
- ChinaRoHS
- cRUus Certificate
- ECLASS 5.0: 27270501
- ECLASS 5.1.4: 27270501
- ECLASS 6.0: 27270590
- ECLASS 6.2: 27270590
- ECLASS 7.0: 27270501
- ECLASS 8.0: 27270501
- ECLASS 8.1: 27270501
- ECLASS 9.0: 27270501
- ECLASS 10.0: 27270501
- ECLASS 11.0: 27270501
- ECLASS 12.0: 27270501
- ETIM 5.0: EC001486
- ETIM 6.0: EC001486
- ETIM 7.0: EC001486
- ETIM 8.0: EC001486
- UNSPSC 16.0901: 41112113
- Produkt-Art
Inkremental-Encoder
- Typ
1118693
Beschreibung
Sick Inkremental-Encoder DGS80B-TSL404096
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:SickBezeichnung:Inkremental-Encoder Typ:DGS80B-TSL404096Standard für Schnittstellen:sonstigeDurchmesser der Welle:30 mmProgrammierbar:neinSchutzart (IP):IP65
Sick Inkremental-Encoder DGS80B-TSL404096: weitere Details
Inkremental-Encoder, DGS80, DGS80B-TSL404096, Mechanische Ausführung: Durchsteckhohlwelle 30 mm, Kommunikationsschnittstelle: 4,5 V DC ... 30 V DC, HTL, Push pull, nicht programmierbar, Anschlussart: Stecker, MS, 10-polig, radial, Impulse pro Umdrehung: 4.096, Flanschart / Drehmomentstütze: 1-seitige Drehmomentstütze mit Langloch als Zubehör bestellbar
Geliefert wird: Sick Inkremental-Encoder DGS80B-TSL404096, Verpackungseinheit: 1 Stk., EAN:
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:SickBezeichnung:Inkremental-Encoder Typ:DGS80B-TSL404096Standard für Schnittstellen:sonstigeDurchmesser der Welle:30 mmProgrammierbar:neinSchutzart (IP):IP65
Sick Inkremental-Encoder DGS80B-TSL404096: weitere Details
Inkremental-Encoder, DGS80, DGS80B-TSL404096, Mechanische Ausführung: Durchsteckhohlwelle 30 mm, Kommunikationsschnittstelle: 4,5 V DC ... 30 V DC, HTL, Push pull, nicht programmierbar, Anschlussart: Stecker, MS, 10-polig, radial, Impulse pro Umdrehung: 4.096, Flanschart / Drehmomentstütze: 1-seitige Drehmomentstütze mit Langloch als Zubehör bestellbar
Geliefert wird: Sick Inkremental-Encoder DGS80B-TSL404096, Verpackungseinheit: 1 Stk., EAN:
Lieferumfang
- Geliefert wird: Sick Inkremental-Encoder DGS80B-TSL404096, Verpackungseinheit: 1 Stk., EAN:
