Sick Inkremental-Encoder DLS40E-BBRV01024
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Inkremental-Encoder
Typ
1128545
Technische Daten
- MTTF D (mean time to dangerous failure): 600years ENISO13849
- Pulses per revolution1,024
- Measuring step: 90, electric/pulses per revolution
- Duty cycle: 0.5 10%
- Communication interface: Incremental
- Communication Interface detail: Open Collector
- Number of signal channels: 3channel
- Output frequency: 150kHz
- Load current: 30mA
- Power consumption: 2W (without load)
- Connection type: Cable, 5wire, radial, 2m
- Supply voltage 10... 27V
- Reference signal, number: 1
- Reverse polarity protection:
- Shortcircuit protection of the outputs:
- Mechanical design: Blind hollow shaft
- Shaft diameter: 8mm
- Weight: Approx.170g
- Shaftmaterial: Stainless steel
- Flange material: Aluminum
- Housing material: Aluminum
- Material, cable: PVC
- Start up torque: 0.5Ncm
- Operating torque: 0.3Ncm
- Permissible movement static: 0.3mm (radial) 0.5mm (axial)
- Permissible movement dynamic: 0.1mm (radial) 0.2mm (axial)
- Operating speed: 6,000min
- Maximum operating speed: 8,000min
- Moment of inertia of the rotor: 24.6gcm
- Bearing lifetime: 2.0x 10^9 revolutions
- Angular acceleration: 500,000rad/s
- EMC: According to EN6100062 and EN6100063
- Permissible relative humidity: 90% (Condensation not permitted)
- Operating temperature range: 10C... +70C
- Storage temperature range: 25C... +85C
- Resistance to shocks: 100g, 6ms (EN6006822
- Resistance to vibration: 20g, 10Hz... 2,000Hz (EN600682
- EU declaration of conformity
- UK declaration of conformity
- ACMA declaration of conformity
- ChinaRoHS
- ECLASS 5.0: 27270501
- ECLASS 5.1.4: 27270501
- ECLASS 6.0: 27270590
- ECLASS 6.2: 27270590
- ECLASS 7.0: 27270501
- ECLASS 8.0: 27270501
- ECLASS 8.1: 27270501
- ECLASS 9.0: 27270501
- ECLASS 10.0: 27270501
- ECLASS 11.0: 27270501
- ECLASS 12.0: 27270501
- ETIM 5.0: EC001486
- ETIM 6.0: EC001486
- ETIM 7.0: EC001486
- ETIM 8.0: EC001486
- UNSPSC 16.0901: 41112113
- Produkt-Art
Inkremental-Encoder
- Typ
1128545
Beschreibung

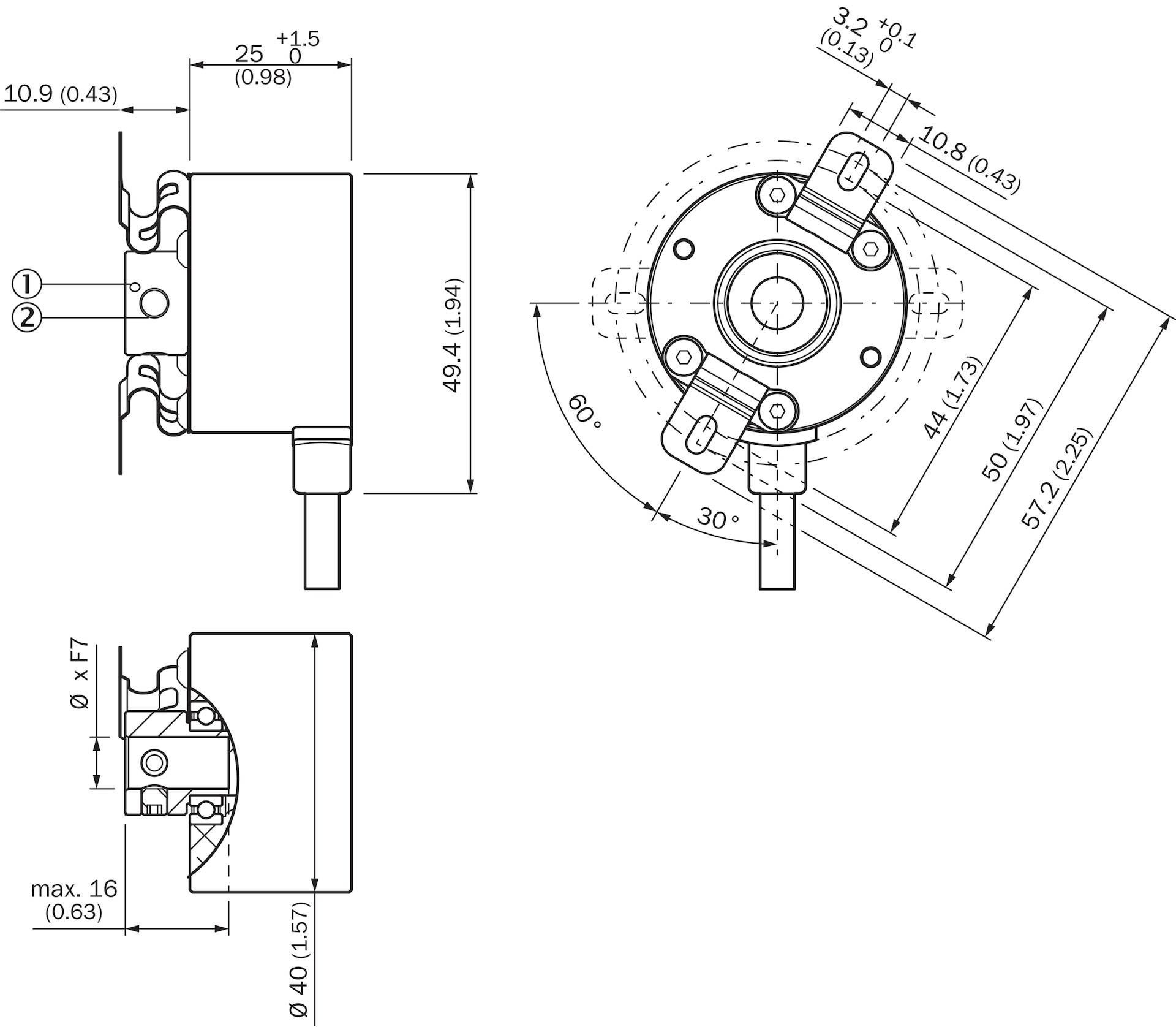

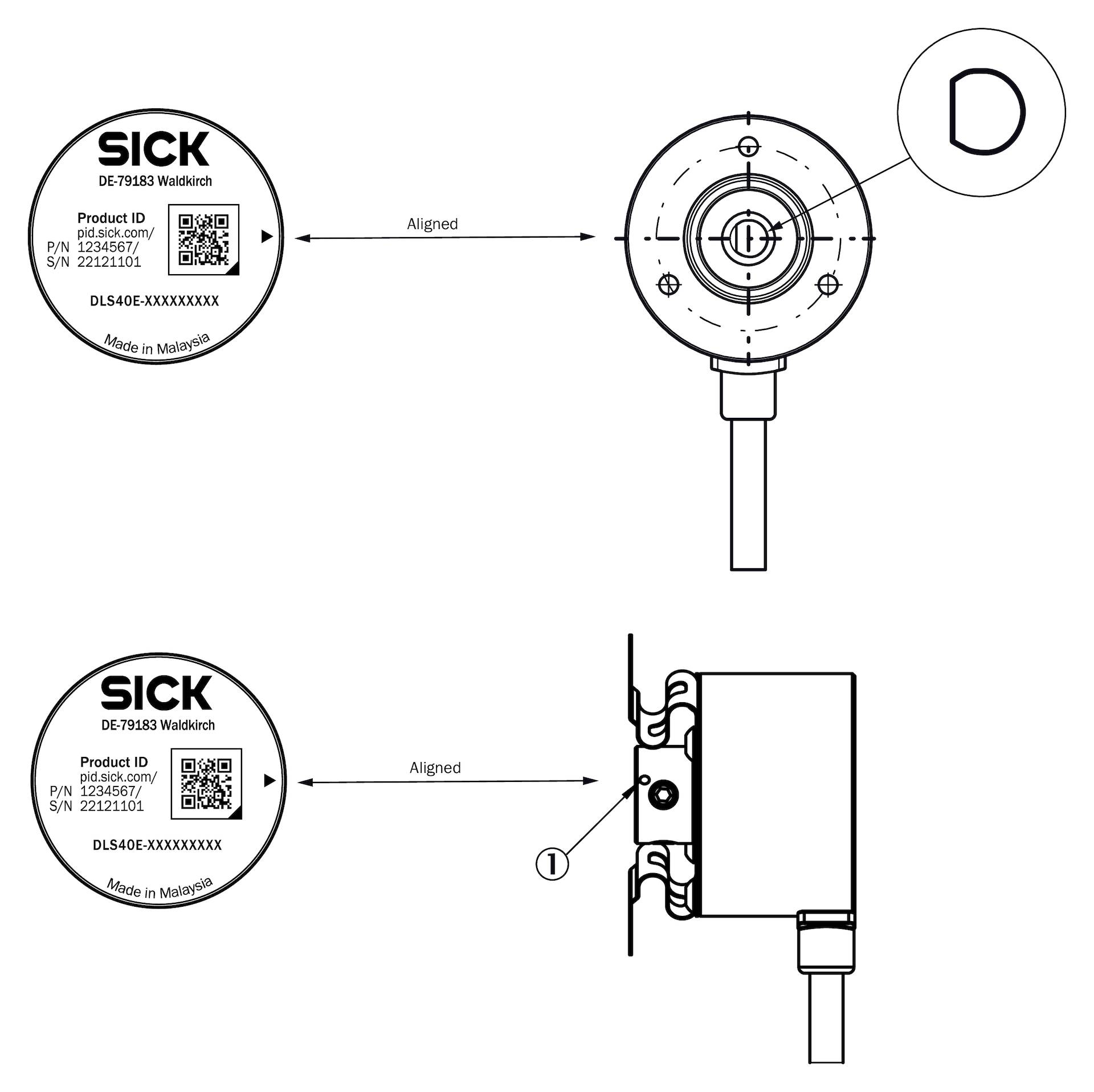

Sick Inkremental-Encoder DLS40E-BBRV01024
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:SickBezeichnung:Inkremental-Encoder Typ:DLS40E-BBRV01024Standard für Schnittstellen:sonstigeDurchmesser der Welle:8 mmWerkstoff des Gehäuses:Aluminium
Sick Inkremental-Encoder DLS40E-BBRV01024: weitere Details
Inkremental-Encoder, DLS40, DLS40E-BBRV01024, Mechanische Ausführung: Aufsteckhohlwelle 8 mm, Kommunikationsschnittstelle: 10 V ... 27 V, Open Collector, Anschlussart: Leitung, 5-adrig, radial, 2 m, Impulse pro Umdrehung: 1.024
Geliefert wird: Sick Inkremental-Encoder DLS40E-BBRV01024, Verpackungseinheit: 1 Stk., EAN:
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:SickBezeichnung:Inkremental-Encoder Typ:DLS40E-BBRV01024Standard für Schnittstellen:sonstigeDurchmesser der Welle:8 mmWerkstoff des Gehäuses:Aluminium
Sick Inkremental-Encoder DLS40E-BBRV01024: weitere Details
Inkremental-Encoder, DLS40, DLS40E-BBRV01024, Mechanische Ausführung: Aufsteckhohlwelle 8 mm, Kommunikationsschnittstelle: 10 V ... 27 V, Open Collector, Anschlussart: Leitung, 5-adrig, radial, 2 m, Impulse pro Umdrehung: 1.024
Geliefert wird: Sick Inkremental-Encoder DLS40E-BBRV01024, Verpackungseinheit: 1 Stk., EAN:
Lieferumfang
- Geliefert wird: Sick Inkremental-Encoder DLS40E-BBRV01024, Verpackungseinheit: 1 Stk., EAN:
