Sick Long-Range-Distanzsensor DL100-22HA2101 kaufen

Sick Long-Range-Distanzsensor DL100-22HA2101-0

Sick Long-Range-Distanzsensor DL100-22HA2101-1

Sick Long-Range-Distanzsensor DL100-22HA2101-2

1/3

Verpackungsart

Single

Produkt-Art

Long-Range-Distanzsensor

Max. Reichweite im Freifeld

200000 mm

Typ

1052691

Inhalt

1 St.

Lieferung Do., 19. Nov. 2026

10 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 6.049,68

steuerfreie IGL

€ 7,92

Nur noch 10 Stück verfügbar

Rechtliche Bedenken melden

Technische Daten

Measuring range: 0.15m... 200m, on diamond grade reflective tape
Scope: Indoor
Target: Reflector
Resolution: 0.1mm, 0.125mm, 1mm, 10mm, 100mm
Repeatability: 1mm
Measurement accuracy: 2.5mm
Response time: 2ms
Output time: Measurement cycle synchronous to PLC request
Light source: Laser, red
visible red light
Type of light: Visible red light
Laser class: 2, complies with 21CFR 1040.10and 1040.11except for the conformance according to Laser Notice No. 50 from June 24, 2007(IEC608251:2014, EN608251:201
Typ. light spot size (distance): 5mm + (2mmx distance in m)
Max. movement speed: 15m/s
Acceleration (max.): 15m/s
Heating:
Safetyrelated parameters:
MTTF D : 101years
DC avg : 0%
Safetyrelated parameters:
MTTF D : 101years
DC avg : 0%
SSI:
Digital output:
Number: 2
Type: Pushpull: PNP/NPN
Function: Distance: Distance switching output
: Speed; Speed output
: Service: Warning message as the sensor ages, if the damping value is exceeded (for example when contaminated, if the permitted interior device temperature is exceeded or undercut, if the measured value has a plausibility error, if the laser is not ready for operation, if the heating is switched on
: Laser off
: Preset
Maximum output current I A : 100mA
Multifunctional input (MF): 1xMF1
SSI:
Digital output:
Number: 2
Type: Pushpull: PNP/NPN
Function: Distance: Distance switching output
: Speed; Speed output
: Service: Warning message as the sensor ages, if the damping value is exceeded (for example when contaminated, if the permitted interior device temperature is exceeded or undercut, if the measured value has a plausibility error, if the laser is not ready for operation, if the heating is switched on
: Laser off
: Preset
Maximum output current I A : 100mA
Supply voltage U B : DC 18V... 30V, limit values
Current consumption: At 24VDC 1,000mA
Ripple: 5V pp
Modulation frequency: Fix
Initialization time: Typ.1.5s
Indication: 6digit 5x 7dot matrix display, LEDs
Enclosure rating: IP65
Protection class: III
Dimensions (Wx Hx D): 69.4mmx 82.5mmx 100.2mm
Housing material: Metal (Aluminum die cast)
Window material: Plastic (PMMA)
Weight: Approx.800g (with mounting bracket: approx. 1,600g)

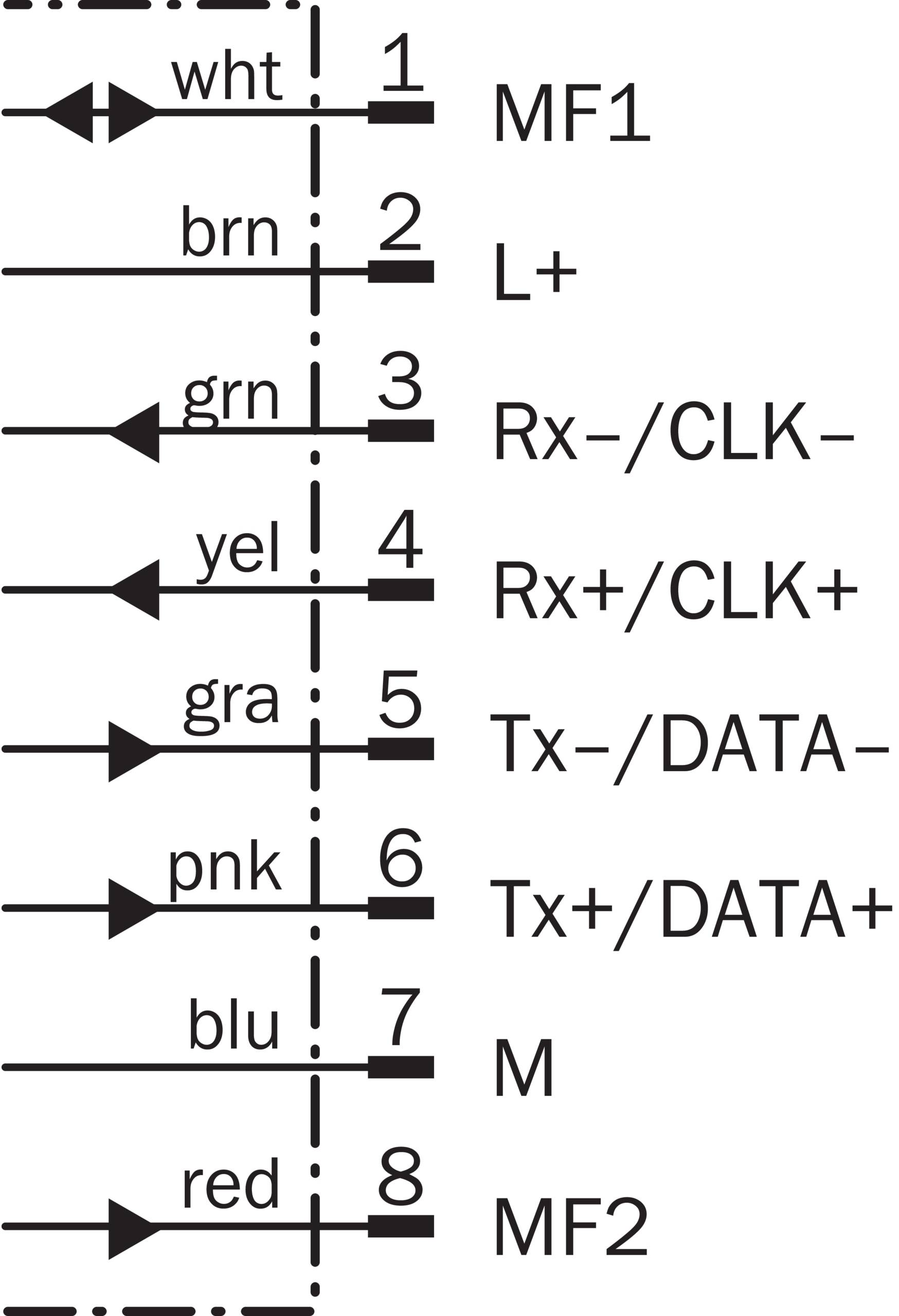

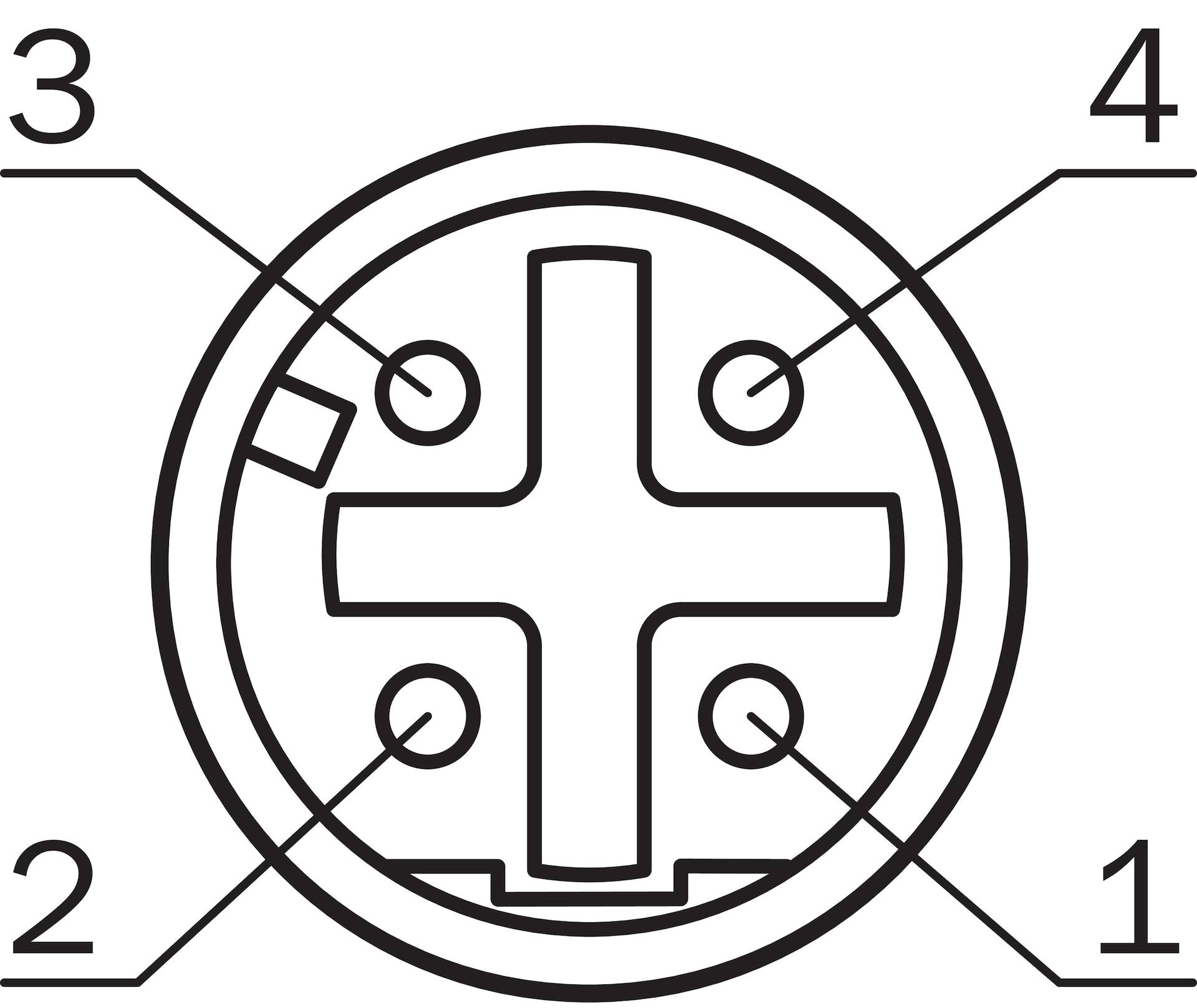

Connection type: Male connector, M12, SPEEDCON™ compatible
Ambient temperature, operation: 40C... +55C, operation with heating 40C... +75C, operation with cooling case
Ambient temperature, storage: 40C... +75C
Effect of air pressure: 0.3ppm/hPa
Effect of air temperature: 1ppm/K
Temperature drift: Typ.0.1mm/K
Typ. Ambient light immunity: 100,000lx
Mechanical load: Shock: (EN600 6822 Sine: (EN600 682 Noise: (EN600 6826
Electromagnetic compatibility (EMC): EN6100062, EN6100064
EU declaration of conformity
UK declaration of conformity
ACMA declaration of conformity
MAR declaration of conformity
ChinaRoHS
cULus Certificate
ECLASS 5.0: 27270801
ECLASS 5.1.4: 27270801
ECLASS 6.0: 27270801
ECLASS 6.2: 27270801
ECLASS 7.0: 27270801
ECLASS 8.0: 27270801
ECLASS 8.1: 27270801
ECLASS 9.0: 27270801
ECLASS 10.0: 27270801
ECLASS 11.0: 27270801
ECLASS 12.0: 27270916
ETIM 5.0: EC001825
ETIM 6.0: EC001825
ETIM 7.0: EC001825
ETIM 8.0: EC001825
UNSPSC 16.0901: 41111613

Verpackungsart: Single

Produkt-Art: Long-Range-Distanzsensor

Typ: 1052691

Inhalt: 1 St.

Betriebsspannung: 18 V/DC

Sendertyp: Halbleiter-Laser Rot

Strahldurchmesser: 5 mm

Laser-Klasse: 2

Ausgänge: PNP

Auflösung: 0.1 mm

Reichweite min. (im Freifeld): 0.15 m

: 200000 mm

Toleranz ±: 2.5 mm

Min. Temperatur: -40 °C

Max. Temperatur: 55 °C

Länge: 100.2 mm

Breite: 69.4 mm

Höhe: 82.5 mm

Abm.: (L x B x H) 100.2 x 69.4 x 82.5 mm

Gewinde-Typ Anschlussseite: M12

Herst.-Teilenr.: 1052691

UKCA: nicht relevant

Beschreibung

Sick Long-Range-Distanzsensor DL100-22HA2101

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:SickBezeichnung:Long-Range-Distanzsensor Typ:DL100-22HA2101Ausführung des elektrischen Anschlusses:sonstigeBetriebsmittel-Schutzklasse:Schutzklasse 3Versorgungsspannung:18 VBreite des Sensors:69,4 mmHöhe des Sensors:82,5 mmLänge des Sensors:100,2 mmLaserschutzklasse:Klasse 2Lichtart:Rotlicht unpolarisiertMessbereich Länge:200000 mmMessverfahren für optische Abstandsmessung:LichtlaufzeitStandard für Schnittstellen:SSISchutzart (IP):IP65Spannungsart:DCUmgebungstemperatur:-40 °CWerkstoff der optischen Fläche:KunststoffWerkstoff des Gehäuses:sonstige
Sick Long-Range-Distanzsensor DL100-22HA2101: weitere Details
Long-Range-Distanzsensoren, Dx100, DL100-22HA2101, Messbereich: 0,15 m ... 200 m, auf Reflexionsfolie Diamond Grade , Wiederholgenauigkeit: 1 mm, Genauigkeit: ± 2,5 mm, Kommunikationsschnittstelle: SSI, Digitalausgang: 2 x Gegentakt: PNP/NPN, Heizung: ja, Modulationsfrequenz: Fix EAN: 4047084240928

Geliefert wird: Sick Long-Range-Distanzsensor DL100-22HA2101, Verpackungseinheit: 1 Stk., EAN: 4047084240928
