Sick Messsensor OD1-B015H05U14 kaufen

1/3

Verpackungsart

Piece

Produkt-Art

Messsensor

Max. Reichweite im Freifeld

20 mm

Typ

6050497

Inhalt

1 St.

Lieferung Do., 19. Nov. 2026

20 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 1.883,43

steuerfreie IGL

€ 7,91

Rechtliche Bedenken melden

Technische Daten

Measuring range: 10mm... 20mm
Target: Natural objects
Repeatability: 1m
Linearity: 10m
Response time: 2ms
Output time: 0.5ms
Light source: Laser, red
visible red light
Type of light: Visible red light
Laser class: 1(IEC608251:2014, EN608251:201
Typ. light spot size (distance): 700mx 500m (15mm)
Additional function: Averaging 1… 512x Automatic or manual sensitivity adjustment Analog outputs can be taught in Digital outputs can be taught in Invertable digital output Switching mode: window (Wnd) Switching mode: distance to object (DtO) Switiching mode: object between sensor and background (ObSB) Multifunctional input: laseroff / external teachin / trigger
General notes:
Note: Not free of paint wetting impairment substances.
Safetyrelated parameters:
MTTF D : 101years
DC avg : 0%
General notes:
Note: Not free of paint wetting impairment substances.
Safetyrelated parameters:
MTTF D : 101years
DC avg : 0%
Analog output:
Number: 1
Type: Voltage output
voltage 0V... 10V, >10,000
Resolution: 13.4bit
Multifunctional input (MF): 1x
Analog output:
Number: 1
Type: Voltage output
voltage 0V... 10V, >10,000
Resolution: 13.4bit
Supply voltage U B : DC 12V (5 %)... DC 24V ( +10 %)
Power consumption: 1.92W
Warmup time: 5min
Indication: 4digit 7segment display (plus 4LEDs for status display)
Enclosure rating: IP67
Protection class: III
Dimensions (Wx Hx D): 17.8mmx 44.4mmx 31mm
Control elements: 4buttons
Housing material: Stainless steel
Window material: Plastic (PPSU)
Weight: 70g
Connection type: Male connector, M8, 4pin
Ambient temperature, operation: 10C... +50C
Ambient temperature, storage: 20C... +60C
Min. rel. humidity (not condensing): 35%
Max. rel. humidity (not condensing): 95%
Temperature drift: 0.08% FS/K (FS= Full Scale= Measuring range of sensor)
Typ. Ambient light immunity: Artificial light: 3,000lx Sunlight: 10,000lx
Vibration resistance: 10Hz... 55Hz (amplitude 1.5mm, x, y, zaxis 2hours each)
Shock resistance: 50G (x, y, z axis 3times each)
EU declaration of conformity
UK declaration of conformity
ACMA declaration of conformity
MAR declaration of conformity
ChinaRoHS
ECLASS 5.0: 27270801
ECLASS 5.1.4: 27270801
ECLASS 6.0: 27270801
ECLASS 6.2: 27270801
ECLASS 7.0: 27270801
ECLASS 8.0: 27270801
ECLASS 8.1: 27270801
ECLASS 9.0: 27270801
ECLASS 10.0: 27270801
ECLASS 11.0: 27270801
ECLASS 12.0: 27270916
ETIM 5.0: EC001825
ETIM 6.0: EC001825
ETIM 7.0: EC001825
ETIM 8.0: EC001825
UNSPSC 16.0901: 41111613

Verpackungsart: Piece

Produkt-Art: Messsensor

Typ: 6050497

Inhalt: 1 St.

Sendertyp: Halbleiter-Laser Rot

Laser-Klasse: 1

Ausgänge: Analog Spannung

Reichweite min. (im Freifeld): 10 mm

: 20 mm

Min. Temperatur: 10 °C

Max. Temperatur: 50 °C

Länge: 31 mm

Breite: 17.8 mm

Höhe: 44.4 mm

Abm.: (L x B x H) 31 x 17.8 x 44.4 mm

Gewinde-Typ Anschlussseite: M8

Herst.-Teilenr.: 6050497

Polzahl: 4

Beschreibung

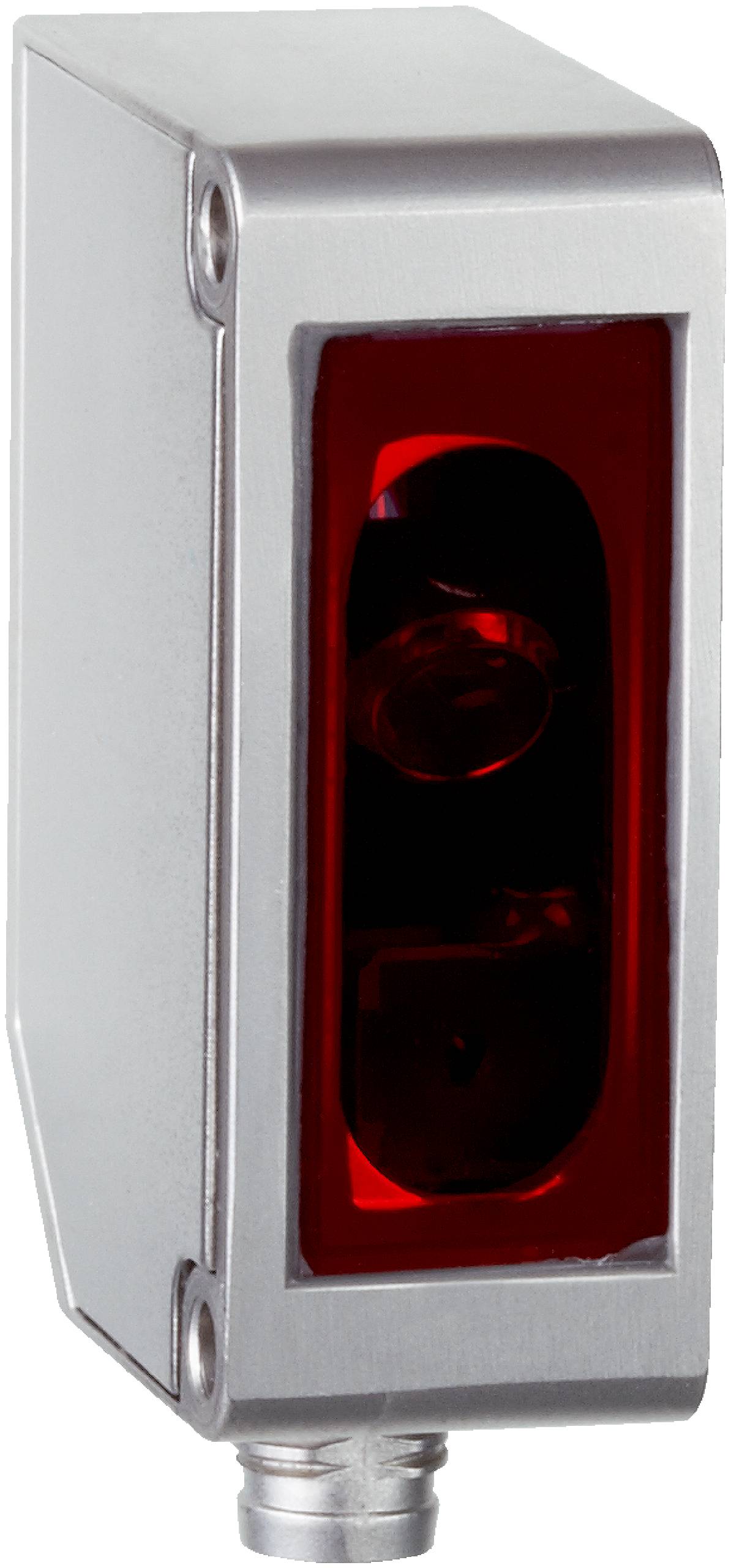

Sick Messsensor OD1-B015H05U14

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:SickBezeichnung:Messsensor DisplacementTyp:OD1-B015H05U14Ausführung des elektrischen Anschlusses:sonstigeBetriebsmittel-Schutzklasse:Schutzklasse 3Breite des Sensors:17,8 mmHöhe des Sensors:44,4 mmLänge des Sensors:31 mmLaserschutzklasse:Klasse 1Lichtart:Rotlicht unpolarisiertMessbereich Länge:20 mmMessverfahren für optische Abstandsmessung:sonstigeSchutzart (IP):IP67Umgebungstemperatur:-10 °CWerkstoff der optischen Fläche:KunststoffWerkstoff des Gehäuses:Edelstahl
Sick Messsensor OD1-B015H05U14: weitere Details
Displacement-Messsensoren, OD Mini, OD1-B015H05U14, Messbereich: 10 mm ... 20 mm, Art des Analogausgangs: Spannungsausgang, Typ. Lichtfleckgröße (Distanz): 700 µm x 500 µm (15 mm), Gehäusematerial: Edelstahl, Laserklasse: 1, Anschlussart: Stecker, M8, 4-polig

Geliefert wird: Sick Messsensor Displacement OD1-B015H05U14, Verpackungseinheit: 1 Stk., EAN:
