Sick OD1-B015C05A15, OD Mini, P/n: 6054085
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Messsensor
Typ
OD1-B015C05A15
Inhalt
1 St.
Besonderheiten
LED-Anzeige
Sendertyp
Halbleiter-Laser Rot
Technische Daten
- Measuring range: 10mm... 20mm
- Target: Natural objects
- Repeatability: 1m
- Linearity: 10m
- Response time: 2ms
- Output time: 0.5ms
- Light source: Laser, red
- visible red light
- Type of light: Visible red light
- Laser class: 1(IEC608251:2014, EN608251:201
- Typ. light spot size (distance): 700mx 500m (15mm)
- Additional function: Averaging 1… 512x Automatic or manual sensitivity adjustment Switching mode: window (Wnd) Switching mode: distance to object (DtO) Switiching mode: object between sensor and background (ObSB) Multifunctional input: laseroff / external teachin / trigger
- General notes:
- Note on use: The sensor head can be used with evaluation unit AOD1 or standalone via RS485
- Note: Not free of paint wetting impairment substances.
- Safetyrelated parameters:
- MTTF D : 101years
- DC avg : 0%
- General notes:
- Note on use: The sensor head can be used with evaluation unit AOD1 or standalone via RS485
- Note: Not free of paint wetting impairment substances.
- Safetyrelated parameters:
- MTTF D : 101years
- DC avg : 0%
- Serial: RS485
- PROFIBUS DP
- Type of fieldbus integration: Optional, over external evaluation unit AOD1 and Gateway WI180CPB
- Digital output:
- Number: 1... 3
- Type: PNP/NPN, selectable
- Analog output:
- Number: 1
- Type: Current output
- Current: 4mA... 20mA, 300
- Serial: RS485
- PROFIBUS DP
- Type of fieldbus integration: Optional, over external evaluation unit AOD1 and Gateway WI180CPB
- Digital output:
- Number: 1... 3
- Type: PNP/NPN, selectable
- Analog output:
- Number: 1
- Type: Current output
- Current: 4mA... 20mA, 300
- Supply voltage U B : DC 12V (5 %)... DC 24V ( +10 %)
- Power consumption: 1.92W
- Warmup time: 5min
- Indication: 4digit 7segment display (plus 4LEDs for status display)
- Enclosure rating: IP67
- Protection class: III
- Dimensions (Wx Hx D): 17.8mmx 44.4mmx 31mm
- Control elements: 4buttons
- Housing material: Metal (Aluminum)
- Window material: Plastic (PPSU)
- Weight: 40g

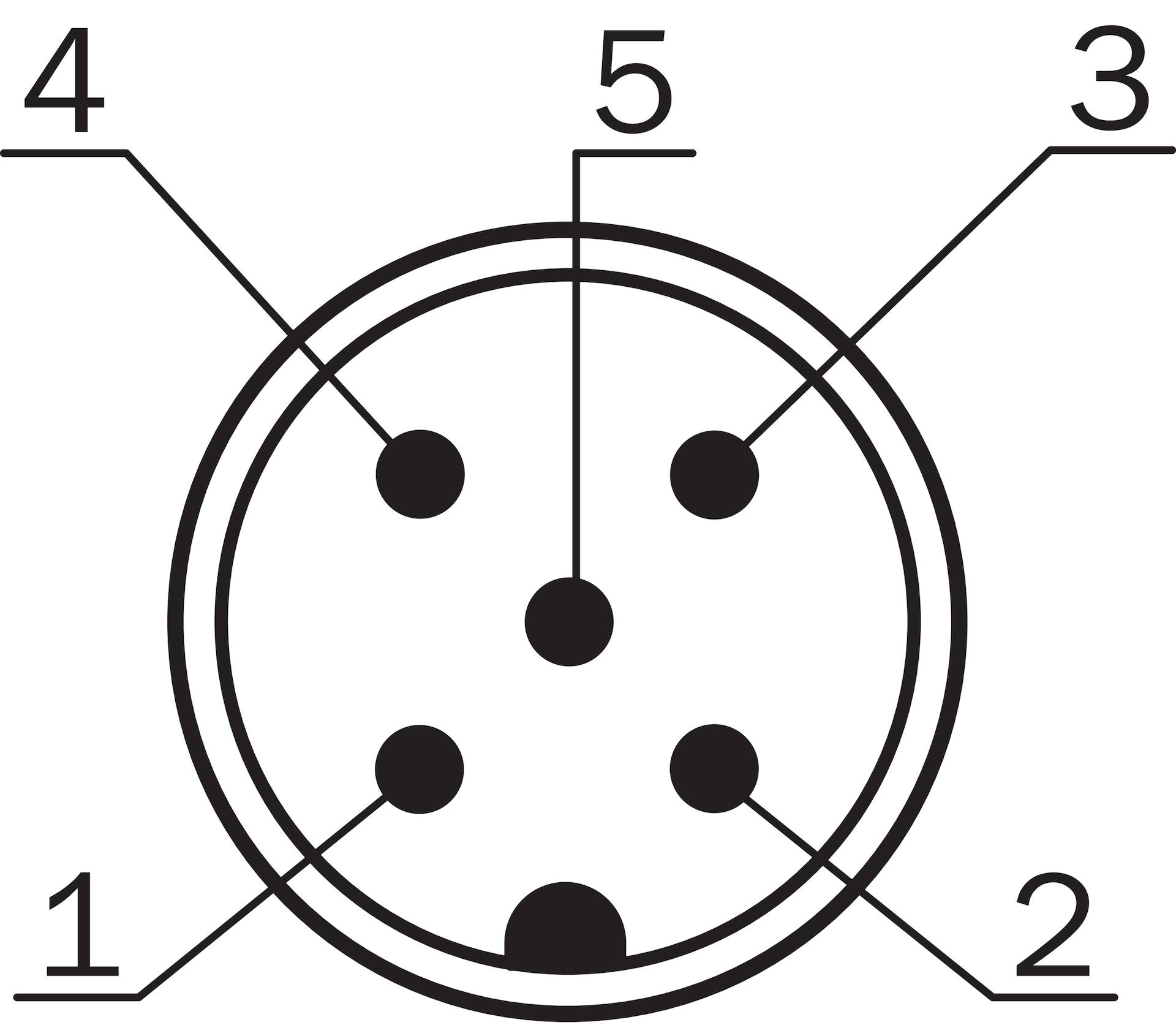

- Connection type: Cable with male connector, M12, 5pin, 30cm
- Ambient temperature, operation: 10C... +50C
- Ambient temperature, storage: 20C... +60C
- Min. rel. humidity (not condensing): 35%
- Max. rel. humidity (not condensing): 95%
- Temperature drift: 0.08% FS/K (FS= Full Scale= Measuring range of sensor)
- Typ. Ambient light immunity: Artificial light: 3,000lx Sunlight: 10,000lx
- Vibration resistance: 10Hz... 55Hz (amplitude 1.5mm, x, y, zaxis 2hours each)
- Shock resistance: 50G (x, y, z axis 3times each)
- EU declaration of conformity
- UK declaration of conformity
- ACMA declaration of conformity
- MAR declaration of conformity
- ChinaRoHS
- ECLASS 5.0: 27270801
- ECLASS 5.1.4: 27270801
- ECLASS 6.0: 27270801
- ECLASS 6.2: 27270801
- ECLASS 7.0: 27270801
- ECLASS 8.0: 27270801
- ECLASS 8.1: 27270801
- ECLASS 9.0: 27270801
- ECLASS 10.0: 27270801
- ECLASS 11.0: 27270801
- ECLASS 12.0: 27270916
- ETIM 5.0: EC001825
- ETIM 6.0: EC001825
- ETIM 7.0: EC001825
- ETIM 8.0: EC001825
- UNSPSC 16.0901: 41111613
- Produkt-Art
Messsensor
- Typ
OD1-B015C05A15
- Inhalt
1 St.
- Besonderheiten
LED-Anzeige
- Sendertyp
Halbleiter-Laser Rot
- Laser-Klasse
1
- Ausgänge
Analog Strom
- Kabellänge
30 cm
- Min. Temperatur
-10 °C
- Max. Temperatur
+50 °C
- Länge
31 mm
- Breite
17.8 mm
- Höhe
44.4 mm
- Abm.
(L x B x H) 31 x 17.8 x 44.4 mm
- Anschluss
Steckanschluss
- Gewinde-Typ Anschlussseite
M12
- Herst.-Teilenr.
6054085
- Polzahl
5
- UKCA
Ja
Beschreibung
Sick Messsensor OD1-B015C05A15
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:SickBezeichnung:Messsensor DisplacementTyp:OD1-B015C05A15Ausführung des elektrischen Anschlusses:SteckanschlussBetriebsmittel-Schutzklasse:Schutzklasse 3Breite des Sensors:17,8 mmHöhe des Sensors:44,4 mmLänge des Sensors:31 mmLaserschutzklasse:Klasse 1Lichtart:Rotlicht unpolarisiertMax. Ausgangsstrom:20 mAMessbereich Länge:20 mmMessverfahren für optische Abstandsmessung:sonstigeStandard für Schnittstellen:seriellSchutzart (IP):IP67Umgebungstemperatur:-10 °CWerkstoff der optischen Fläche:KunststoffWerkstoff des Gehäuses:sonstige
Sick Messsensor OD1-B015C05A15: weitere Details
Displacement-Messsensoren, OD Mini, OD1-B015C05A15, Messbereich: 10 mm ... 20 mm, Kommunikationsschnittstelle: Seriell, PROFIBUS DP, Art des Analogausgangs: Stromausgang, Typ. Lichtfleckgröße (Distanz): 700 µm x 500 µm (15 mm), Gehäusematerial: Metall, Laserklasse: 1, Anschlussart: Leitung mit Stecker, M12, 5-polig, 30 cm, Digitalausgang: 1 ... 3 x PNP/NPN, wählbar
Geliefert wird: Sick Messsensor Displacement OD1-B015C05A15, Verpackungseinheit: 1 Stk., EAN:
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:SickBezeichnung:Messsensor DisplacementTyp:OD1-B015C05A15Ausführung des elektrischen Anschlusses:SteckanschlussBetriebsmittel-Schutzklasse:Schutzklasse 3Breite des Sensors:17,8 mmHöhe des Sensors:44,4 mmLänge des Sensors:31 mmLaserschutzklasse:Klasse 1Lichtart:Rotlicht unpolarisiertMax. Ausgangsstrom:20 mAMessbereich Länge:20 mmMessverfahren für optische Abstandsmessung:sonstigeStandard für Schnittstellen:seriellSchutzart (IP):IP67Umgebungstemperatur:-10 °CWerkstoff der optischen Fläche:KunststoffWerkstoff des Gehäuses:sonstige
Sick Messsensor OD1-B015C05A15: weitere Details
Displacement-Messsensoren, OD Mini, OD1-B015C05A15, Messbereich: 10 mm ... 20 mm, Kommunikationsschnittstelle: Seriell, PROFIBUS DP, Art des Analogausgangs: Stromausgang, Typ. Lichtfleckgröße (Distanz): 700 µm x 500 µm (15 mm), Gehäusematerial: Metall, Laserklasse: 1, Anschlussart: Leitung mit Stecker, M12, 5-polig, 30 cm, Digitalausgang: 1 ... 3 x PNP/NPN, wählbar
Geliefert wird: Sick Messsensor Displacement OD1-B015C05A15, Verpackungseinheit: 1 Stk., EAN:
Lieferumfang
- Geliefert wird: Sick Messsensor Displacement OD1-B015C05A15, Verpackungseinheit: 1 Stk., EAN:
