Sick OD1-B035C15Q14, OD Mini, P/n: 6052308 kaufen

Sick OD1-B035C15Q14, OD Mini, P/n: 6052308-0

Sick OD1-B035C15Q14, OD Mini, P/n: 6052308-1

Sick OD1-B035C15Q14, OD Mini, P/n: 6052308-2

1/3

Verpackungsart

Piece

Produkt-Art

Messsensor

Typ

OD1-B035C15Q14

Inhalt

1 St.

Sendertyp

Halbleiter-Laser Rot

Lieferung Do., 19. Nov. 2026

20 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 923,61

steuerfreie IGL

€ 7,91

Rechtliche Bedenken melden

Technische Daten

Measuring range: 20mm... 50mm
Target: Natural objects
Repeatability: 20m
Response time: 2ms
Output time: 0.5ms
Light source: Laser, red
visible red light
Type of light: Visible red light
Laser class: 1(IEC608251:2014, EN608251:201

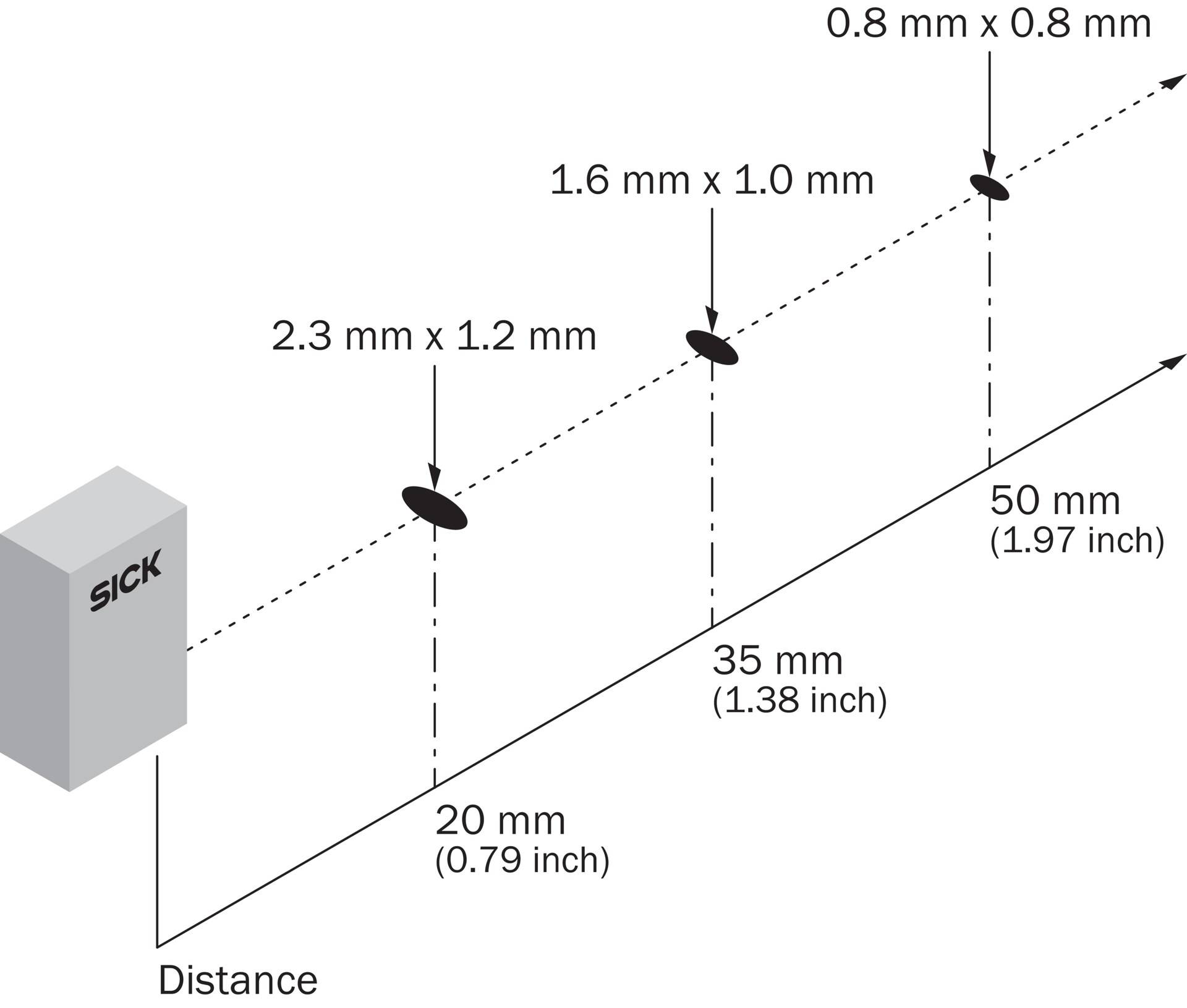

Typ. light spot size (distance): 1.6mmx 1mm (35mm)
Additional function: Averaging 1… 512x Automatic or manual sensitivity adjustment Digital outputs can be taught in Invertable digital output Switching mode: window (Wnd) Switching mode: distance to object (DtO) Switiching mode: object between sensor and background (ObSB) Multifunctional input: laseroff / external teachin / trigger
General notes:
Note: Not free of paint wetting impairment substances.
Safetyrelated parameters:
MTTF D : 101years
DC avg : 0%
General notes:
Note: Not free of paint wetting impairment substances.
Safetyrelated parameters:
MTTF D : 101years
DC avg : 0%
Digital output:
Number: 1
Type: PNP/NPN, selectable
Multifunctional input (MF): 1x
Digital output:
Number: 1
Type: PNP/NPN, selectable
Supply voltage U B : DC 12V (5 %)... DC 24V ( +10 %)
Power consumption: 1.92W
Warmup time: 5min

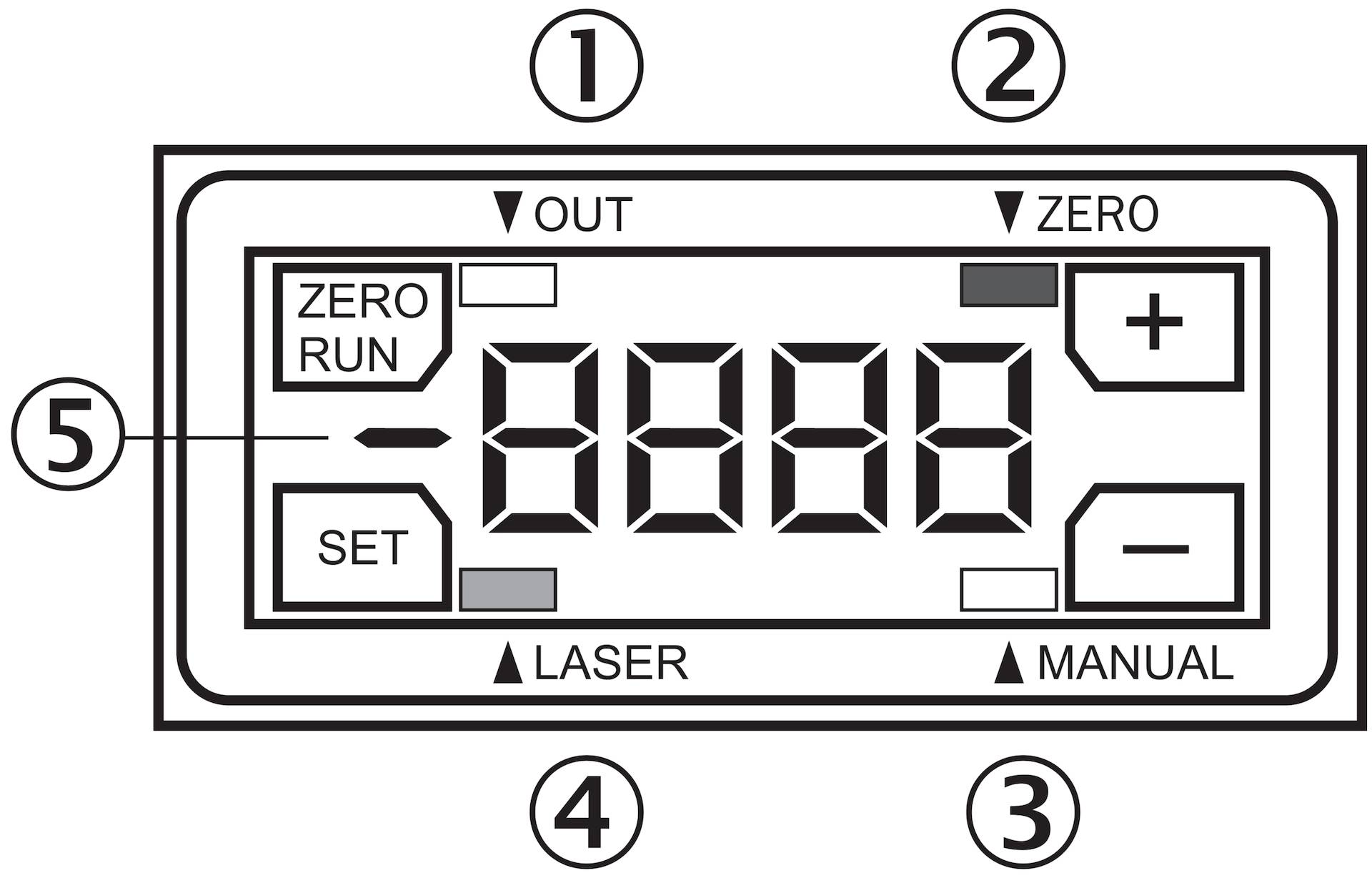

Indication: 4digit 7segment display (plus 4LEDs for status display)
Enclosure rating: IP67
Protection class: III

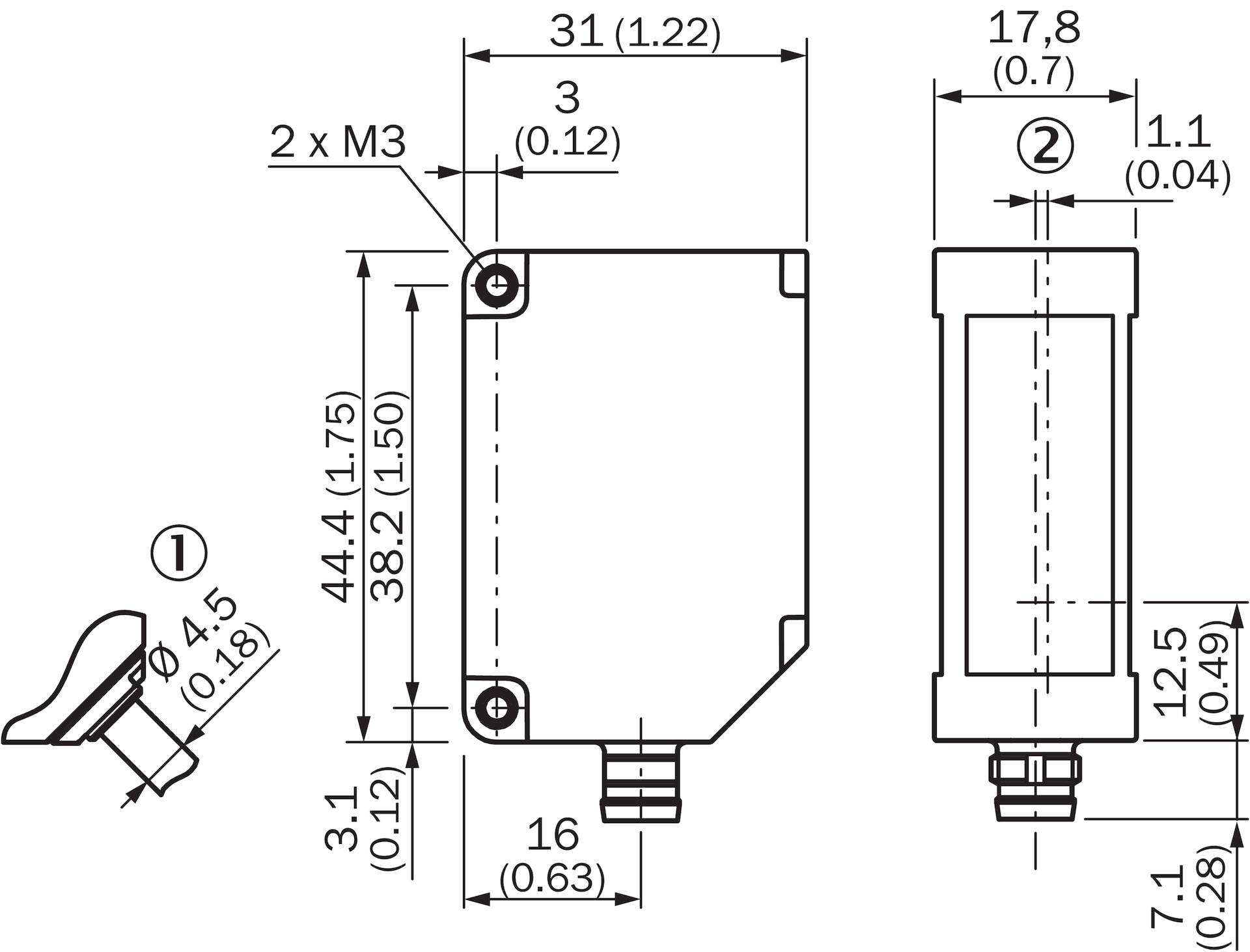

Dimensions (Wx Hx D): 17.8mmx 44.4mmx 31mm
Control elements: 4buttons
Housing material: Metal (Aluminum)
Window material: Plastic (PPSU)
Weight: 40g
Connection type: Male connector, M8, 4pin
Ambient temperature, operation: 10C... +50C
Ambient temperature, storage: 20C... +60C
Min. rel. humidity (not condensing): 35%
Max. rel. humidity (not condensing): 95%
Temperature drift: 0.08% FS/K (FS= Full Scale= Measuring range of sensor)
Typ. Ambient light immunity: Artificial light: 3,000lx Sunlight: 10,000lx
Vibration resistance: 10Hz... 55Hz (amplitude 1.5mm, x, y, zaxis 2hours each)
Shock resistance: 50G (x, y, z axis 3times each)
EU declaration of conformity
UK declaration of conformity
ACMA declaration of conformity
MAR declaration of conformity
ChinaRoHS
ECLASS 5.0: 27270801
ECLASS 5.1.4: 27270801
ECLASS 6.0: 27270801
ECLASS 6.2: 27270801
ECLASS 7.0: 27270801
ECLASS 8.0: 27270801
ECLASS 8.1: 27270801
ECLASS 9.0: 27270801
ECLASS 10.0: 27270801
ECLASS 11.0: 27270801
ECLASS 12.0: 27270916
ETIM 5.0: EC001825
ETIM 6.0: EC001825
ETIM 7.0: EC001825
ETIM 8.0: EC001825
UNSPSC 16.0901: 41111613

Verpackungsart: Piece

Produkt-Art: Messsensor

Typ: OD1-B035C15Q14

Inhalt: 1 St.

Sendertyp: Halbleiter-Laser Rot

Laser-Klasse: 1

Reichweite min. (im Freifeld): 20 mm

Min. Temperatur: 10 °C

Max. Temperatur: +50 °C

Länge: 31 mm

Breite: 17.8 mm

Höhe: 44.4 mm

Abm.: (L x B x H) 31 x 17.8 x 44.4 mm

Gewinde-Typ Anschlussseite: M8

Herst.-Teilenr.: 6052308

Polzahl: 4

UKCA: Ja

Beschreibung

Sick Messsensor OD1-B035C15Q14

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:SickBezeichnung:Messsensor DisplacementTyp:OD1-B035C15Q14Ausführung des elektrischen Anschlusses:sonstigeBetriebsmittel-Schutzklasse:Schutzklasse 3Breite des Sensors:17,8 mmHöhe des Sensors:44,4 mmLänge des Sensors:31 mmLaserschutzklasse:Klasse 1Lichtart:Rotlicht unpolarisiertMessbereich Länge:50 mmMessverfahren für optische Abstandsmessung:sonstigeSchutzart (IP):IP67Umgebungstemperatur:-10 °CWerkstoff der optischen Fläche:KunststoffWerkstoff des Gehäuses:sonstige
Sick Messsensor OD1-B035C15Q14: weitere Details
Displacement-Messsensoren, OD Mini, OD1-B035C15Q14, Messbereich: 20 mm ... 50 mm, Typ. Lichtfleckgröße (Distanz): 1,6 mm x 1 mm (35 mm), Gehäusematerial: Metall, Laserklasse: 1, Anschlussart: Stecker, M8, 4-polig, Digitalausgang: 1 x PNP/NPN, wählbar

Geliefert wird: Sick Messsensor Displacement OD1-B035C15Q14, Verpackungseinheit: 1 Stk., EAN:
