Sick OD2-P120W60I2, Laser-Abstandssensor, P/n: 6036625
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Messsensor
Max. Reichweite im Freifeld
180 mm
Typ
OD2-P120W60I2
Inhalt
1 St.
Betriebsspannung
12 V
Technische Daten
- Measuring range: 60mm... 180mm
- Target: Natural objects
- Repeatability: 30m

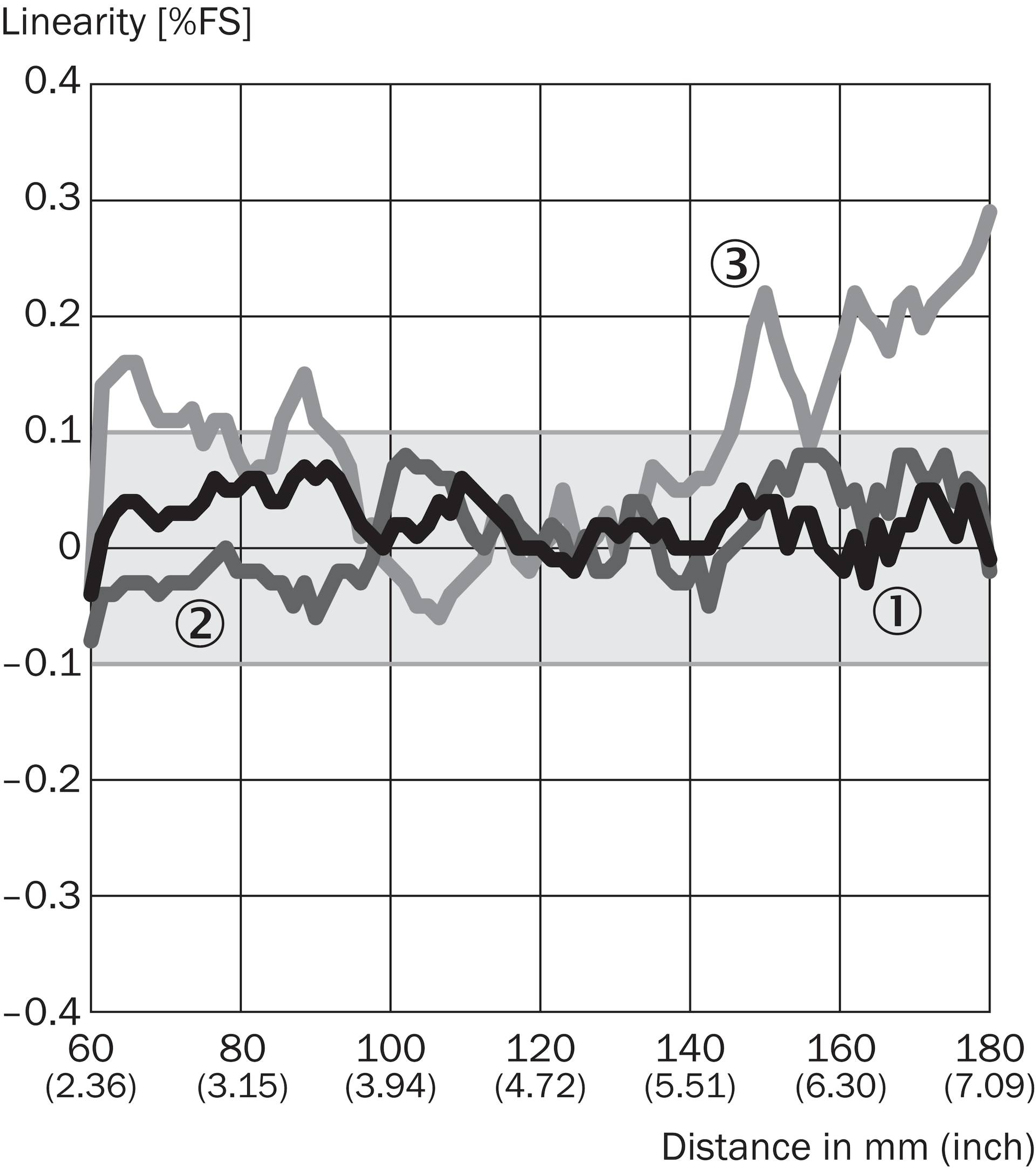

- Linearity: 120m
- Response time: 1ms
- Output time: 0.5ms
- Light source: Laser, red
- visible red light
- Type of light: Visible red light
- Laser class: 2(IEC608251:2014, EN608251:201

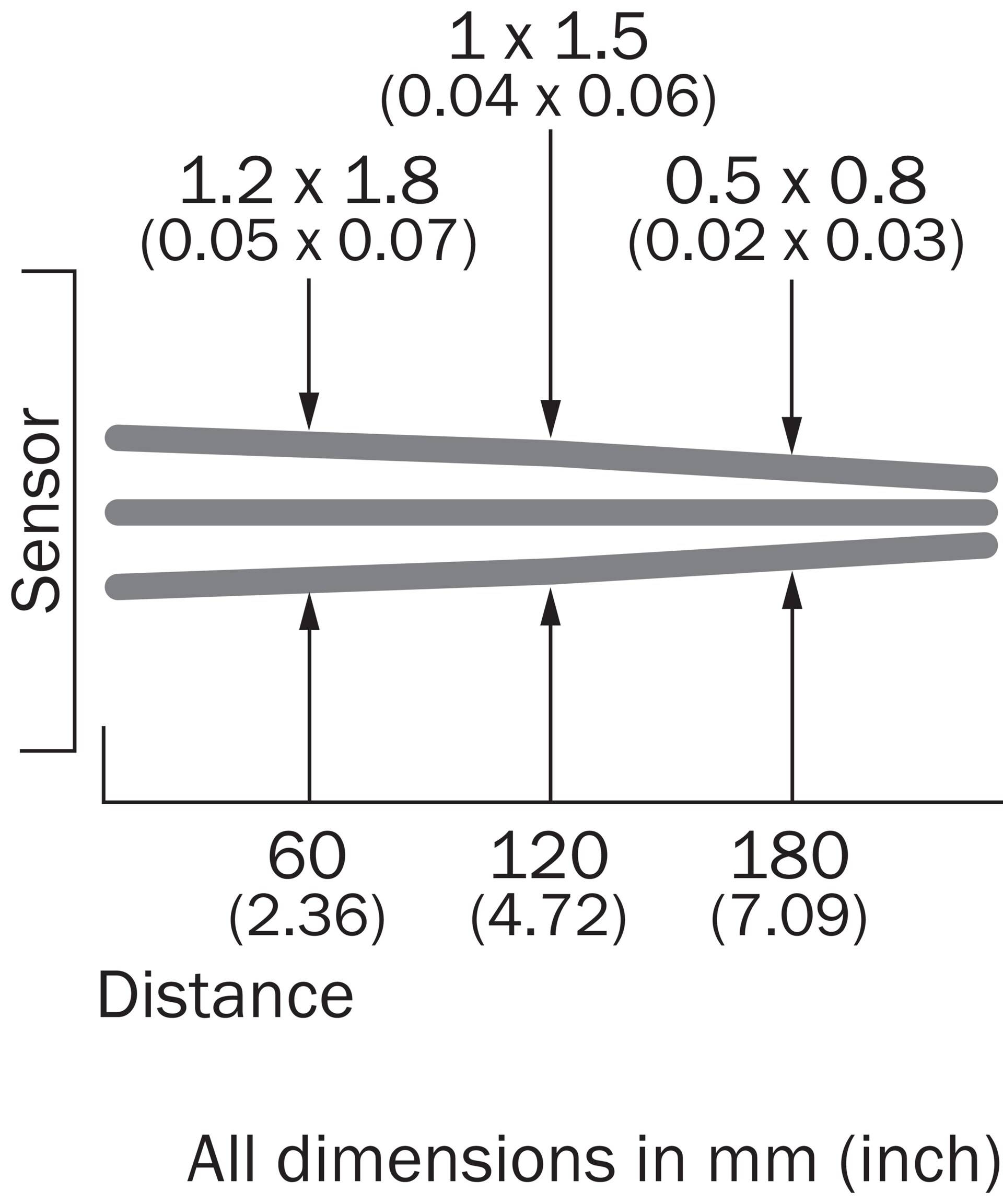

- Typ. light spot size (distance): 1mmx 1.5mm (120mm)
- Additional function: Meanvalue setting 1… 64x Automatic sensitivity adjustment Analog outputs can be taught in Invertable analog output Teachin of digital output Invertable switching output Multifunctional input: laseroff / external teachin / trigger Switching mode: distance to object (DtO) Switching mode: window (Wnd)
- Safetyrelated parameters:
- MTTF D : 101years
- DC avg : 0%
- Safetyrelated parameters:
- MTTF D : 101years
- DC avg : 0%
- Digital output:
- Number: 2
- Type: PNP
- Maximum output current I A : 100mA
- Analog output:
- Number: 1
- Type: Current output
- Current: 4mA... 20mA, 300
- Resolution: 16bit
- Multifunctional input (MF): 1xMF
- Digital output:
- Number: 2
- Type: PNP
- Maximum output current I A : 100mA
- Analog output:
- Number: 1
- Type: Current output
- Current: 4mA... 20mA, 300
- Resolution: 16bit
- Supply voltage U B : DC 12V... 24V
- Power consumption: 2.88W
- Warmup time: 30min
- Indication: Distance bar graph, up to 8status LEDs
- Enclosure rating: IP67
- Protection class: III
- Dimensions (Wx Hx D): 20.4mmx 60mmx 50mm
- Housing material: Plastic (PBT)
- Window material: Plastic (PMMA)
- Weight: 70g
- Connection type: Cable, 2m
- Ambient temperature, operation: 10C... +40C
- Ambient temperature, storage: 20C... +60C
- Relative air humidity (noncondensing): 35%... 95%
- Temperature drift: 0.08% FS/K (FS= Full Scale= Measuring range of sensor)
- Typ. Ambient light immunity: Artificial light: 3,000lx Sunlight: 10,000lx
- Vibration resistance: 10Hz... 55Hz (amplitude 1.5mm, x, y, zaxis 2hours each)
- Shock resistance: 50G (x, y, z axis 3times each)
- EU declaration of conformity
- UK declaration of conformity
- ACMA declaration of conformity
- MAR declaration of conformity
- ChinaRoHS
- ECLASS 5.0: 27270801
- ECLASS 5.1.4: 27270801
- ECLASS 6.0: 27270801
- ECLASS 6.2: 27270801
- ECLASS 7.0: 27270801
- ECLASS 8.0: 27270801
- ECLASS 8.1: 27270801
- ECLASS 9.0: 27270801
- ECLASS 10.0: 27270801
- ECLASS 11.0: 27270801
- ECLASS 12.0: 27270916
- ETIM 5.0: EC001825
- ETIM 6.0: EC001825
- ETIM 7.0: EC001825
- ETIM 8.0: EC001825
- UNSPSC 16.0901: 41111613
- Produkt-Art
Messsensor
- Typ
OD2-P120W60I2
- Inhalt
1 St.
- Betriebsspannung
12 V
- Sendertyp
Halbleiter-Laser Rot
- Strahldurchmesser
1 mm
- Laser-Klasse
2
- Ausgänge
2 x PNP
- Reichweite min. (im Freifeld)
60 mm
180 mm
- Anschluss
Kabel
- Kabellänge
2 m
- Min. Temperatur
-10 °C
- Max. Temperatur
40 °C
- Länge
50 mm
- Breite
20.4 mm
- Höhe
60 mm
- Abm.
(L x B x H) 50 x 20.4 x 60 mm
- Herst.-Teilenr.
6036625
- UKCA
Ja
Beschreibung
Sick Messsensor OD2-P120W60I2
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:SickBezeichnung:Messsensor DisplacementTyp:OD2-P120W60I2Ausführung des elektrischen Anschlusses:KabelBetriebsmittel-Schutzklasse:Schutzklasse 3Versorgungsspannung:12 VBreite des Sensors:20,4 mmHöhe des Sensors:60 mmLänge des Sensors:50 mmLaserschutzklasse:Klasse 2Lichtart:Rotlicht unpolarisiertMax. Ausgangsstrom:20 mAMessbereich Länge:180 mmMessverfahren für optische Abstandsmessung:sonstigeSchutzart (IP):IP67Spannungsart:DCUmgebungstemperatur:-10 °CWerkstoff der optischen Fläche:KunststoffWerkstoff des Gehäuses:Kunststoff
Sick Messsensor OD2-P120W60I2: weitere Details
Displacement-Messsensoren, OD Value, OD2-P120W60I2, Messbereich: 60 mm ... 180 mm, Art des Analogausgangs: Stromausgang, Typ. Lichtfleckgröße (Distanz): 1 mm x 1,5 mm (120 mm), Gehäusematerial: Kunststoff, Laserklasse: 2, Anschlussart: Leitung, 2 m, Digitalausgang: 2 x PNP
Geliefert wird: Sick Messsensor Displacement OD2-P120W60I2, Verpackungseinheit: 1 Stk., EAN:
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:SickBezeichnung:Messsensor DisplacementTyp:OD2-P120W60I2Ausführung des elektrischen Anschlusses:KabelBetriebsmittel-Schutzklasse:Schutzklasse 3Versorgungsspannung:12 VBreite des Sensors:20,4 mmHöhe des Sensors:60 mmLänge des Sensors:50 mmLaserschutzklasse:Klasse 2Lichtart:Rotlicht unpolarisiertMax. Ausgangsstrom:20 mAMessbereich Länge:180 mmMessverfahren für optische Abstandsmessung:sonstigeSchutzart (IP):IP67Spannungsart:DCUmgebungstemperatur:-10 °CWerkstoff der optischen Fläche:KunststoffWerkstoff des Gehäuses:Kunststoff
Sick Messsensor OD2-P120W60I2: weitere Details
Displacement-Messsensoren, OD Value, OD2-P120W60I2, Messbereich: 60 mm ... 180 mm, Art des Analogausgangs: Stromausgang, Typ. Lichtfleckgröße (Distanz): 1 mm x 1,5 mm (120 mm), Gehäusematerial: Kunststoff, Laserklasse: 2, Anschlussart: Leitung, 2 m, Digitalausgang: 2 x PNP
Geliefert wird: Sick Messsensor Displacement OD2-P120W60I2, Verpackungseinheit: 1 Stk., EAN:
Lieferumfang
- Geliefert wird: Sick Messsensor Displacement OD2-P120W60I2, Verpackungseinheit: 1 Stk., EAN:
