Sick UD18-22CC222, Ultraschall-Abstandssensor, P/n: 6058912 kaufen

Sick UD18-22CC222, Ultraschall-Abstandssensor, P/n: 6058912-0

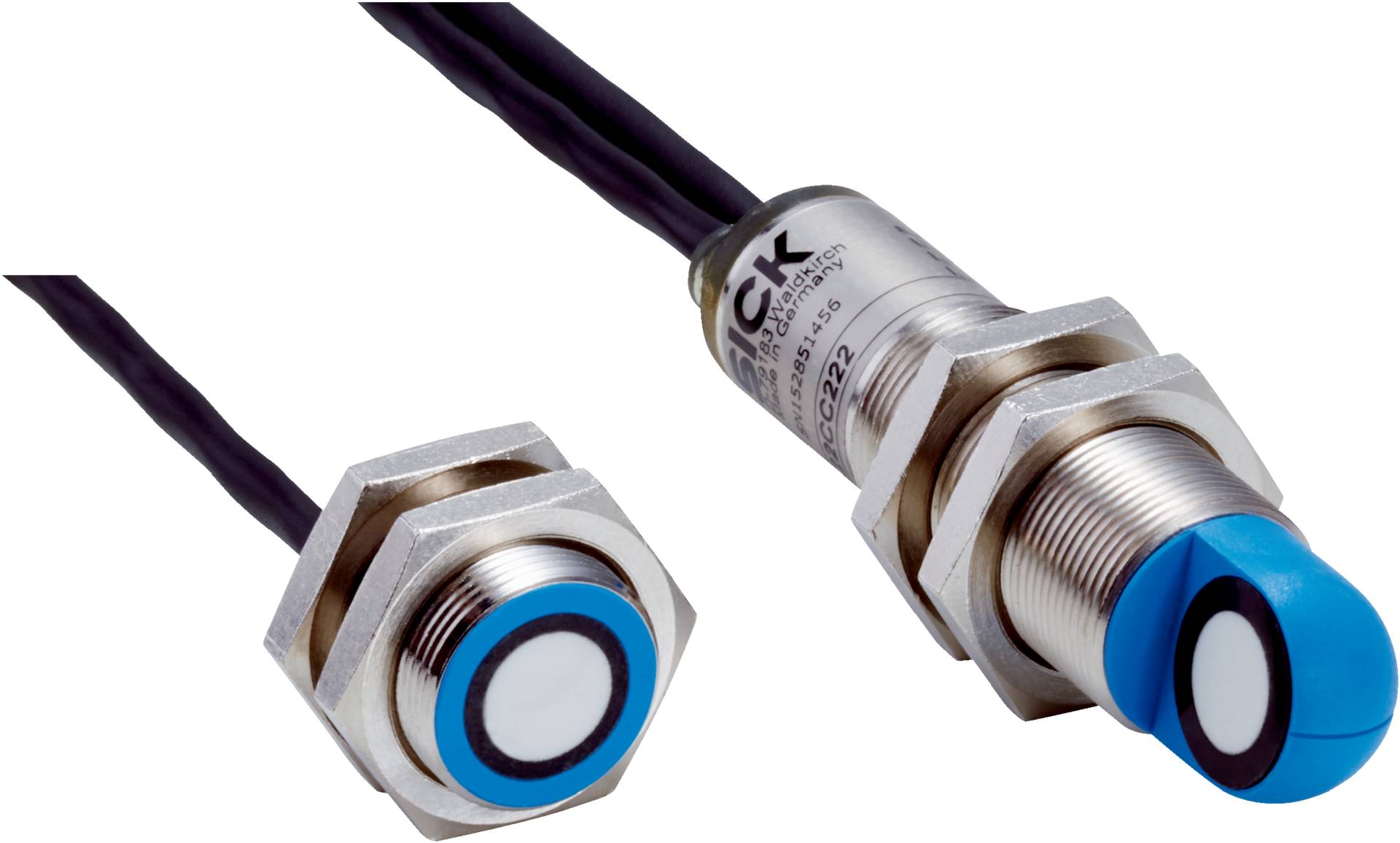

Sick UD18-22CC222, Ultraschall-Abstandssensor, P/n: 6058912-1

1/2

Produkt-Art

Ultraschall-Sensor

Reichweite (max.)

60 mm

Typ

UD18-22CC222

Anschluss

Kabel

Kabellänge

2 m

Lieferung Mo., 23. Nov. 2026

20 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 1.158,88

steuerfreie IGL

€ 7,92

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Technische Daten

Installation distance: 20mm... 60mm, 40mm 3mm (default setting)
Target: Natural objects
Resolution: 1material layer
Response time: 2.5ms
Switching frequency: 250Hz
Output time: 2ms, trigger mode: 0.5ms
Ultrasonic frequency (typical): 400kHz
Additional function: 3selectable sensitivity levels, teachin of up to 4individual sensitivity level, sensitivity level changeover during operation, set parameters via Connect + Software
Blind zone: 7mm... 7mm (from sender and receiver)
Permissible angle deviation: 45 perpendicular to material layer
Detectable material: Paper with grammages: 20g/m... 2,000g/m Plastic sheets and foils: 0.4mm Selfadhesive films, metal sheets: 0.3mm Corrugated cardboard: single wall F, N and G flute sizes Washi Wafer PCB
Digital output:
Number: 2
Type: PNP
Function: Q 1 : switching output double layer, Q 2 : switching output single / no layer, normally closed
Maximum output current I A : 200mA
Control input: 3x
Digital output:
Number: 2
Type: PNP
Function: Q 1 : switching output double layer, Q 2 : switching output single / no layer, normally closed
Maximum output current I A : 200mA
Supply voltage U B : DC 20V... 30V
Power consumption: 1.5W
Initialization time: 300ms
Indication: 2x LED
Enclosure rating: IP65
Protection class: III
Dimensions (Wx Hx D): 18mmx 18mmx 79.2mm
Design: Cylindrical
Sending axis: Angled
Housing material: Metal (Nickelplated brass, PBT/PA, ultrasonic transducer: polyurethane foam, glass epoxy resin)
Weight: 130g
Thread size: M18x 1

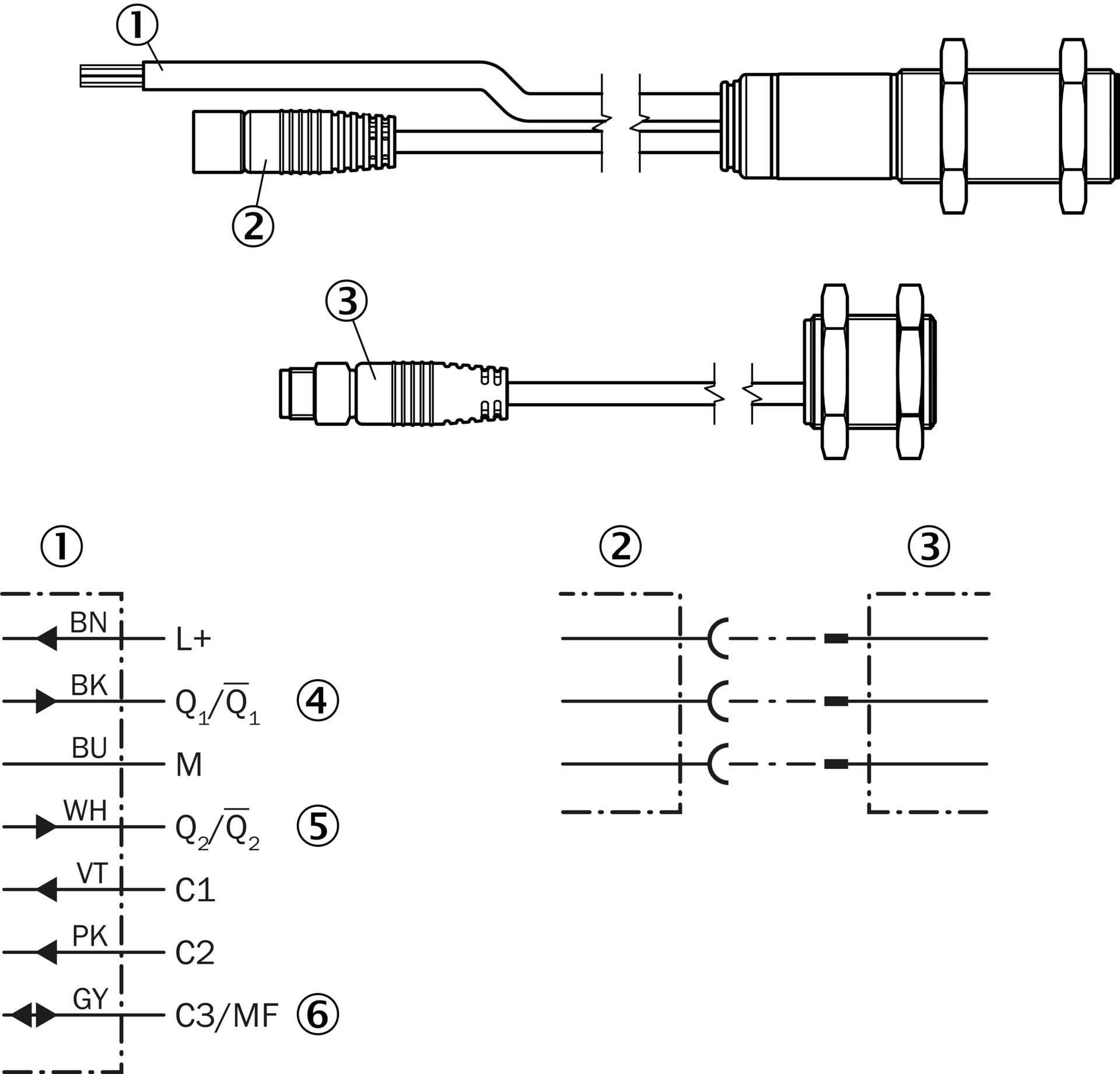

Connection type: Connection cable with open end: 7x 0,25mm, 2m, PUR Sender: connection cable to receiver with M8 male connector, 3pin, 1m, PUR Receiver: connection cable to sender with M8 female connector, 3pin, 1.2m, PUR
Ambient temperature, operation: +5C... +60C
Ambient temperature, storage: 40C... +85C
EU declaration of conformity
UK declaration of conformity
ACMA declaration of conformity
MAR declaration of conformity
ChinaRoHS
cULus Certificate
ECLASS 5.0: 27270804
ECLASS 5.1.4: 27270804
ECLASS 6.0: 27270804
ECLASS 6.2: 27270804
ECLASS 7.0: 27270804
ECLASS 8.0: 27270804
ECLASS 8.1: 27270804
ECLASS 9.0: 27270804
ECLASS 10.0: 27270804
ECLASS 11.0: 27270804
ECLASS 12.0: 27272806
ETIM 5.0: EC001846
ETIM 6.0: EC001846
ETIM 7.0: EC001846
ETIM 8.0: EC001846
UNSPSC 16.0901: 41111960

Produkt-Art: Ultraschall-Sensor

Typ: UD18-22CC222

Anschluss: Kabel

Kabellänge: 2 m

Betriebsspannung: 20 V/DC

Besonderheiten: LED-Anzeige

Ausgänge: PNP

Reichweite (min.): 20 mm

Reichweite (max.): 60 mm

Min. Temperatur: 5 °C

Max. Temperatur: 60 °C

Inhalt: 1 St.

Länge: 79.2 mm

Breite: 18 mm

Höhe: 18 mm

Durchmesser: 18 mm

Abm.: (Ø x H) 18 mm x 18 mm

UKCA: Ja

Beschreibung

Sick Ultraschallsensor UD18-22CC222

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:SickBezeichnung:Ultraschallsensor Typ:UD18-22CC222Ausführung des elektrischen Anschlusses:KabelAusführung des Schaltausgangs:PNPBlindzone:7 mmBreite des Sensors:18 mmHöhe des Sensors:18 mmLänge des Sensors:79,2 mmEinstellbarer Abstand:20 mmGehäusebauform:Zylinder glattUmgebungstemperatur:5 °CVersorgungsspannung:20 VSchaltfrequenz:250 HzSpannungsart:DCWerkstoff des Gehäuses:sonstige
Sick Ultraschallsensor UD18-22CC222: weitere Details
Ultraschallsensoren, UD18, UD18-22CC222, Ansprechzeit: 2,5 ms, Digitalausgang: 2 x PNP, Kommunikationsschnittstelle: -, Sendeaustritt: Gewinkelt, Gewicht: 130 g, Anschlussart: Anschlussleitung mit offenem Ende: 7 x 0,25 mm2, 2 m, PUR, Sender: Verbindungsleitung zum Empfänger mit M8-Stecker, 3-polig, 1 m, PUR, Empfänger: Verbindungsleitung zum Sender mit M8-Dose, 3-polig, 1,2 m, PUR

Geliefert wird: Sick Ultraschallsensor UD18-22CC222, Verpackungseinheit: 1 Stk., EAN:
