Siemens 3KF23120MF51 Lasttrennschalter Sicherungsgröße = 00 125 A 690 V/AC 1 St. kaufen

Ein elektrisches Schaltgerät mit drei sichtbaren Anschlüssen und einem Drehregler in der Mitte, von der Marke Siemens.

Abbildung ähnlich

Schaltschema eines elektrischen Schalters mit drei internen Verbindungen (1-2, 3-4, 5-6) und Widerstandszeichen. Markierung '-Q'.

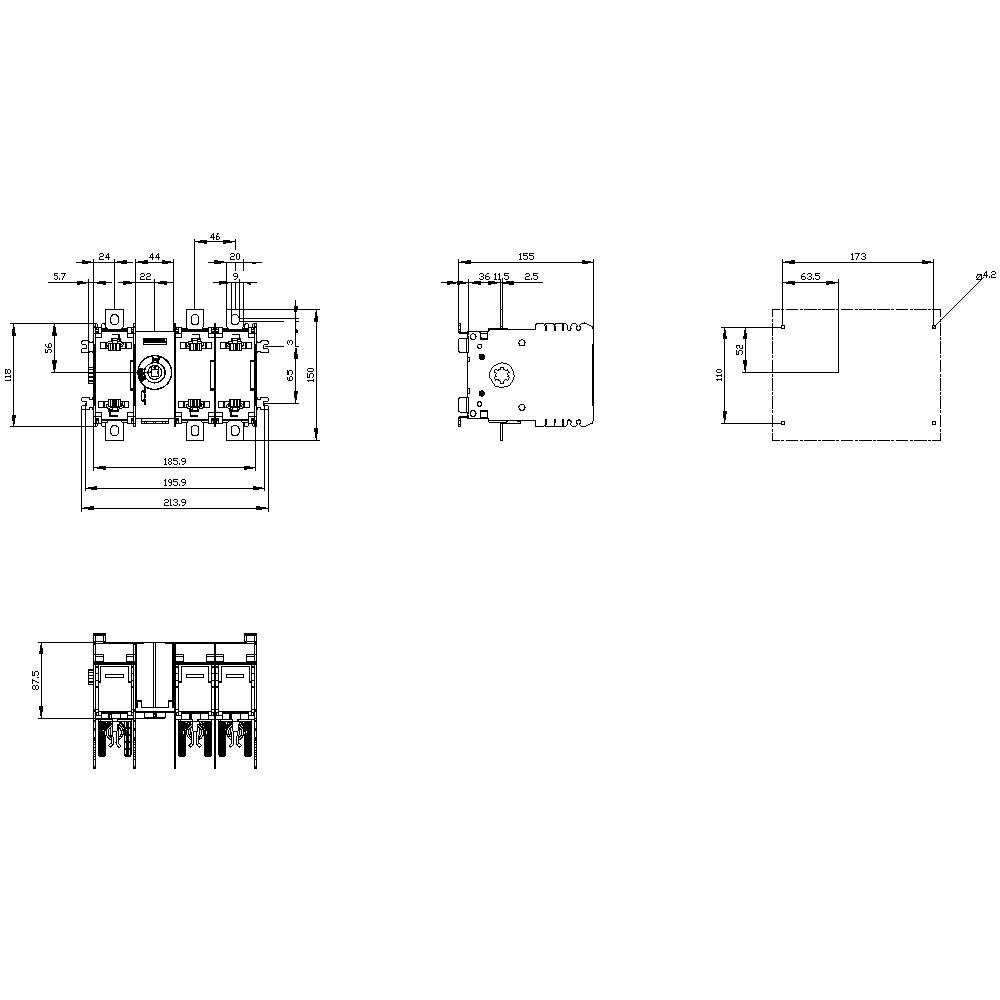

Technische Zeichnung eines elektrischen Geräts mit Maßen und Details zur Montage; zeigt Vorder-, Seiten- und Draufsicht.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Sicherungsgröße

Polzahl

Nennstrom - gerundet

125 A

Ausführung

Lasttrennschalter mit Sicherungen 3KF

Datenblatt (PDF)

Lieferung Do., 24. Sept.

100 Set(s)

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Set(s)

Gesamt

€ 153,59

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 16. Sept.

Kostenfreier Versand

€ 229,17

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Ausführung des elektrischen Anschlusses / für Hauptstromkreis: Flachanschluss
Ausführung der Anzeige / für Schaltstellungsanzeige Türkupplungs-Drehantrieb: ON-OFF-TEST
Anordnung des elektrischen Anschlusses / für Hauptstromkreis: oben und unten
Anzahl der Schließer / für Hilfskontakte: 6
Anzahl der Öffner / für Hilfskontakte: 6
Anzugsdrehmoment / bei Schraubanschluss / minimal: 15 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 22 Nm
Bauart des Geräts: Festeinbau
Baugröße der Trennlasche: 00 und 000
Baugröße des Lasttrennschalters: 2
Bedingter Kurzschlussstrom (Iq): 100000 A
Befestigungsart: Bodenbefestigung
Betriebsleistung / bei AC-23 A / bei 400 V: 55000 W
Betriebsleistung / bei AC-23 A / bei 690 V: 110 kW
Durchlassstrom / bei geschlossenem Schalter / bei 690 V / bei Kombination Schalter + aM-Sicherung / maximal zulässig: 27300 A
Durchlassstrom / bei geschlossenem Schalter / bei 690 V / bei Kombination Schalter + gG-Sicherung / maximal zulässig: 16870 A
Durchlassstrom / bei geschlossenem Schalter / für Kombination Schalter + Sicherung / bei 500 V / maximal zulässig: 18200 A
Durchlassstrom / der Sicherung / bei 400 V / maximal zulässig: 18000 A
Durchlassstrom / der Sicherung / bei 690 V / maximal zulässig: 33200 A
Eignung zur Verwendung / Hauptschalter: ja
Eignung zur Verwendung / Lasttrennschalter: ja
Eignung zur Verwendung / NOT-AUS-Schalter: ja
Eignung zur Verwendung / Sicherheitsschalter: ja
Eignung zur Verwendung / Wartungs-/Reparaturschalter: ja
Einbaulage: beliebig
Elektrische Lebensdauer (Schaltspiele) / bei AC-23 A / bei 440 V: 8000
Elektrische Lebensdauer (Schaltspiele) / bei AC-23 A / bei 690 V: 5000
Elektrische Lebensdauer (Schaltspiele) / bei DC-23 A / bei 440 V: 1000
Mechanische Lebensdauer (Schaltspiele) / typisch: 12000
Isolationsspannung (Ui): 1000 V
Position / des Betätigungselements: vorne
Position / des Schaltantriebs: nach dem ersten Pol
Produkterweiterung / Hilfsschalter: ja
Produkterweiterung / optional / Abschließbarkeit: ja
Produkterweiterung / optional / Sicherungsüberwachung: ja
Schutzart IP: IP00
Schutzart IP / bei geschlossenem Schalter / mit Blende oder Kabelschuhabdeckung: IP00
Stoßspannungsfestigkeit: 12 kV
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: 70 °C
Verlustleistung / maximal: 72,6 W
Verschmutzungsgrad: 3
Art der anschließbaren Leiterquerschnitte / für Cu-Leiter / mehrdrähtig / mit Kabelschuh / gemäß DIN 46234: 1x (2.5 ... 95 mm²), 2x (2.5 ... 50 mm²) / 1x (AWG 12 ... 1/0), 2x (AWG 12 ... 6)
Art der anschließbaren Leiterquerschnitte / für Cu-Leiter / mehrdrähtig / mit Kabelschuh / gemäß DIN 46235: 1x (25 ... 70 mm²), 2x (25 ... 50 mm²)
Art der anschließbaren Leiterquerschnitte / für Cu-Stromschiene: 1x (15 x 3 mm²)

Ausführung: Lasttrennschalter mit Sicherungen 3KF

Produkt-Art: Lasttrennschalter

Sicherungsgröße: 00

Polzahl: 3

RoHS-konform: Ja

Abm.: (B x H x T) 192.3 x 150 x 155 mm

Inhalt: 1 St.

Nennstrom: 125 A

Nennstrom - gerundet: 125 A

Nennspannung: 690 V/AC

Breite: 192.3 mm

Höhe: 150 mm

Tiefe: 155 mm

: 125 A

: 3

: 100 kA

: 55 kW

: 5 kA

: 690 V

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2864048 Siemens 3KF23120MF51 Lasttrennschalter Sicherungsgröße = 00 125 A 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864048 Siemens 3KF23120MF51 Lasttrennschalter Sicherungsgröße = 00 125 A 690 V/AC 1 St.

Beschreibung

Lasttrennschalter mit Sicherung 3KF SITOR, 125A, Baugr. 2, 3-polig, für NH-Sicherung Gr. 000 und 00 für Halbleiterschutz, Frontantrieb, mittig, Grundgerät ohne Handgriff, Flachanschluss ohne Sicherungen
