Siemens 3NP11331CA14 Sicherungslasttrennschalter Sicherungsgröße = 00 160 A 690 V/AC 1 St. kaufen

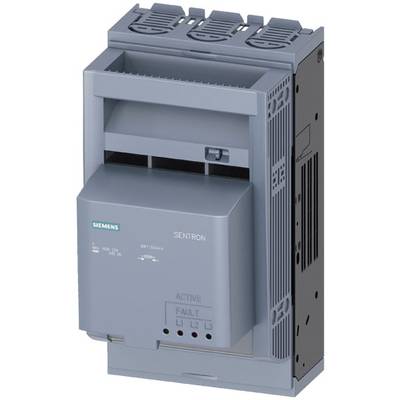

Ein Siemens Sentron-Gerät. Vertikal ausgerichtet mit Beschriftung 'ACTIVE' und 'FAULT'. Zeigt LEDs und Lüftungsschlitze.

Abbildung ähnlich

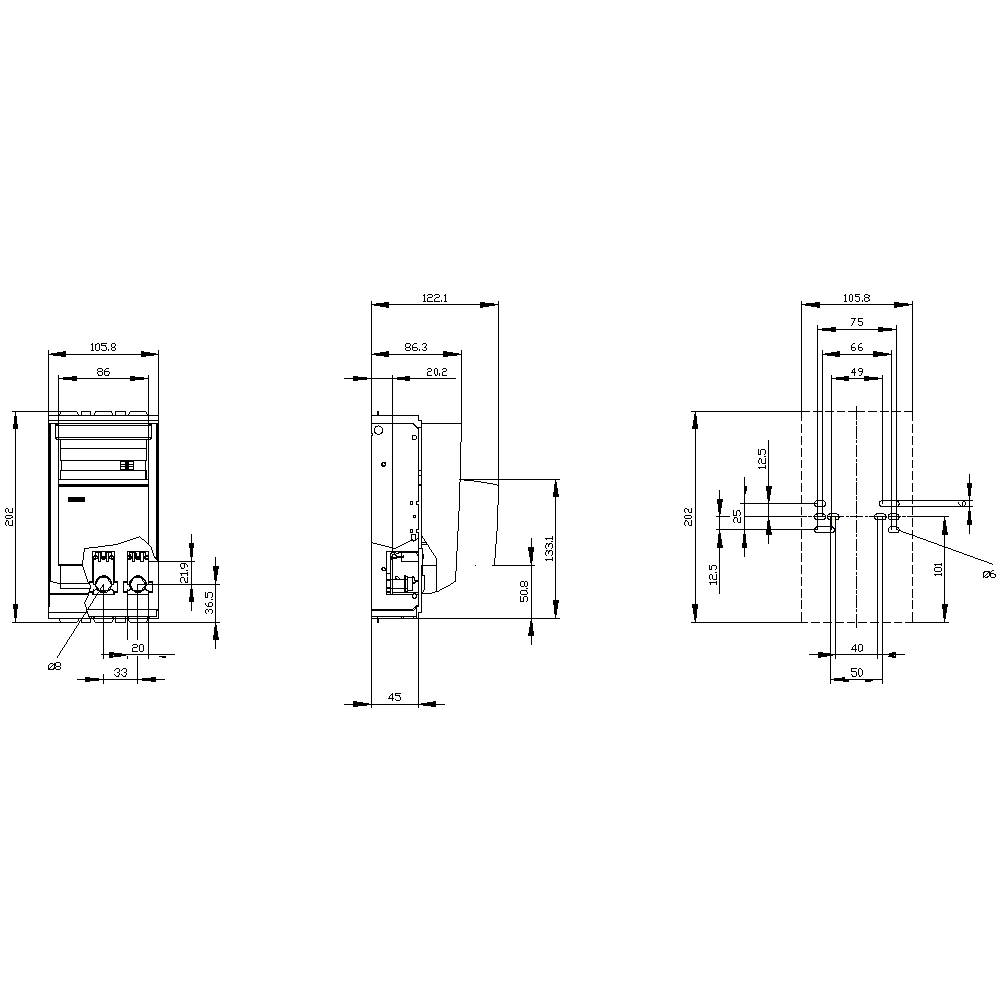

Technische Zeichnung eines Geräts mit drei Ansichten: Vorderseite, Seite, und Rückseite. Maße in Millimetern angegeben.

1/2

Abbildung ähnlich

Produkt-Art

Sicherungslasttrennschalter

Sicherungsgröße

Polzahl

Nennstrom - gerundet

160 A

Ausführung

Abdeckebene 45 mm

Datenblatt (PDF)

Lieferung Di., 22. Sept.

100 Set(s)

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Set(s)

Gesamt

€ 121,40

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Di., 15. Sept.

Kostenfreier Versand

€ 154,16

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Ausführung des elektrischen Anschlusses / für Hauptstromkreis: Schienenanschluss
Art der Anschlusstechnik: Flachanschluss
Ausführung des Betätigungselements: Deckelgriff
Ausführung der Sicherungsüberwachung: elektronisch EFM15
Anzugsdrehmoment / bei Schraubanschluss / minimal: 10 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 12 Nm
Bauart des Geräts: für Aufbau und Einbau auf Montageplatte
Baugröße der Trennlasche: 00 und 000
Befestigungsart: Bodenbefestigung
Eignung zur Verwendung / Lasttrennschalter: ja
Eignung zur Verwendung / Sicherheitsschalter: ja
Eignung zur Verwendung / Wartungs-/Reparaturschalter: ja
Einbaulage: horizontal/vertikal
Mechanische Lebensdauer (Schaltspiele) / typisch: 2000
Position / des Betätigungselements: vorne
Produktausstattung / Verriegelung: ja
Produktbestandteil / Ausgelöstmelder: ja
Produkteigenschaft / plombierbar: ja
Produktfunktion / Sicherungsüberwachung: ja
Produkterweiterung / Hilfsschalter: ja
Produkterweiterung / optional / Abschließbarkeit: ja
Produkterweiterung / optional / Überspannungsschutzüberwachung: ja
Schutzart IP: IP40
Schutzart IP / bei geschlossenem Schalter / mit Blende oder Kabelschuhabdeckung: IP40
Schutzart IP / bei geschlossenem Schalter / ohne Blende oder Kabelschuhabdeckung: IP30
Schutzart IP / offen: IP20
Stoßspannungsfestigkeit: 8 kV
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: 55 °C
Verlustleistung / maximal: 51 W
Verschmutzungsgrad: 2
Isolationsspannung: 690 V
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / minimal: 2,5 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / maximal: 95 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / minimal: 2,5 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / maximal: 95 mm²
Art der anschließbaren Leiterquerschnitte / der lamellierten Leiter / maximal: 24 x 12 mm

Ausführung: Abdeckebene 45 mm

Produkt-Art: Sicherungslasttrennschalter

Sicherungsgröße: 00

Polzahl: 3

RoHS-konform: Ja

Abm.: (B x H x T) 105.8 x 202 x 126.4 mm

Inhalt: 1 St.

Nennstrom: 160 A

Nennstrom - gerundet: 160 A

Nennspannung: 690 V/AC

Breite: 105.8 mm

Höhe: 202 mm

Tiefe: 126.4 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2864064 Siemens 3NP11331CA14 Sicherungslasttrennschalter Sicherungsgröße = 00 160 A 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864064 Siemens 3NP11331CA14 Sicherungslasttrennschalter Sicherungsgröße = 00 160 A 690 V/AC 1 St.

Beschreibung

SENTRON, Sicherungslasttrennschalter 3NP1, 3-polig, NH00, 160 A, für Aufbau und Einbau auf Montageplatte, Flachanschluss, Sicherungsüberwachung, elektronisch EFM15, Abdeckebene 45mm
