Siemens 3RA2110-1DA15-1BB4 3RA21101DA151BB4 Verbraucherabzweig Motorleistung bei 400 V 1.1 kW 690 V Nennstrom 2.7 A kaufen

Mechanischer Leistungsschalter und Schütz von Siemens, Serie SIRIUS, vertikal montiert, mit verschiedenen Anschlussklemmen.

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt komplexe Elektronik. Im Hintergrund regnet es auf eine Glaswand einer Industriemaschine.

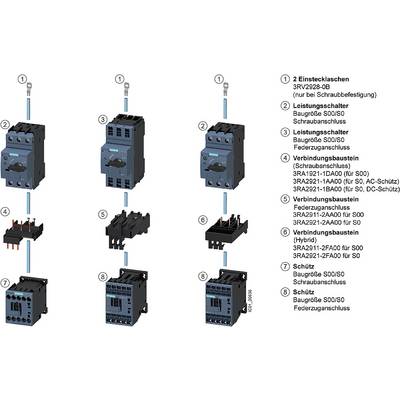

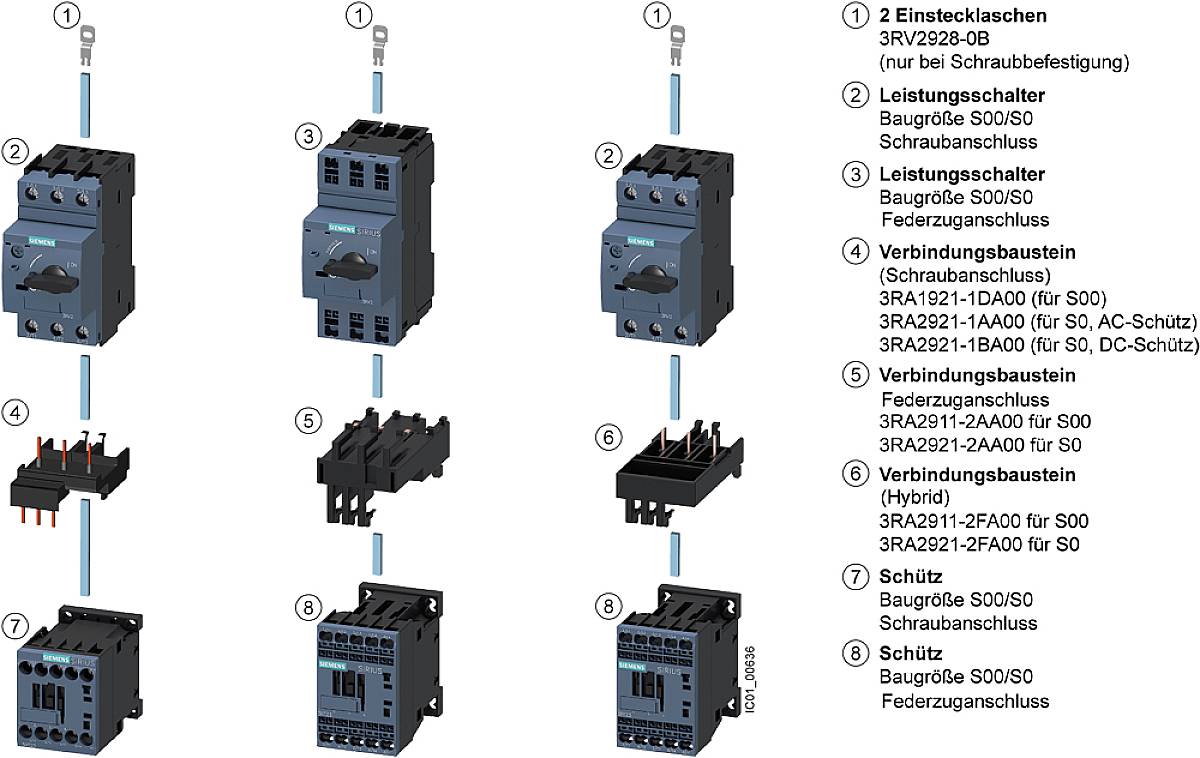

'Diagramm von Leistungsschaltern und Zubehör mit 8 nummerierten Komponenten, darunter Einschaltschachen, Verbindungsbausteine und Schütze.'

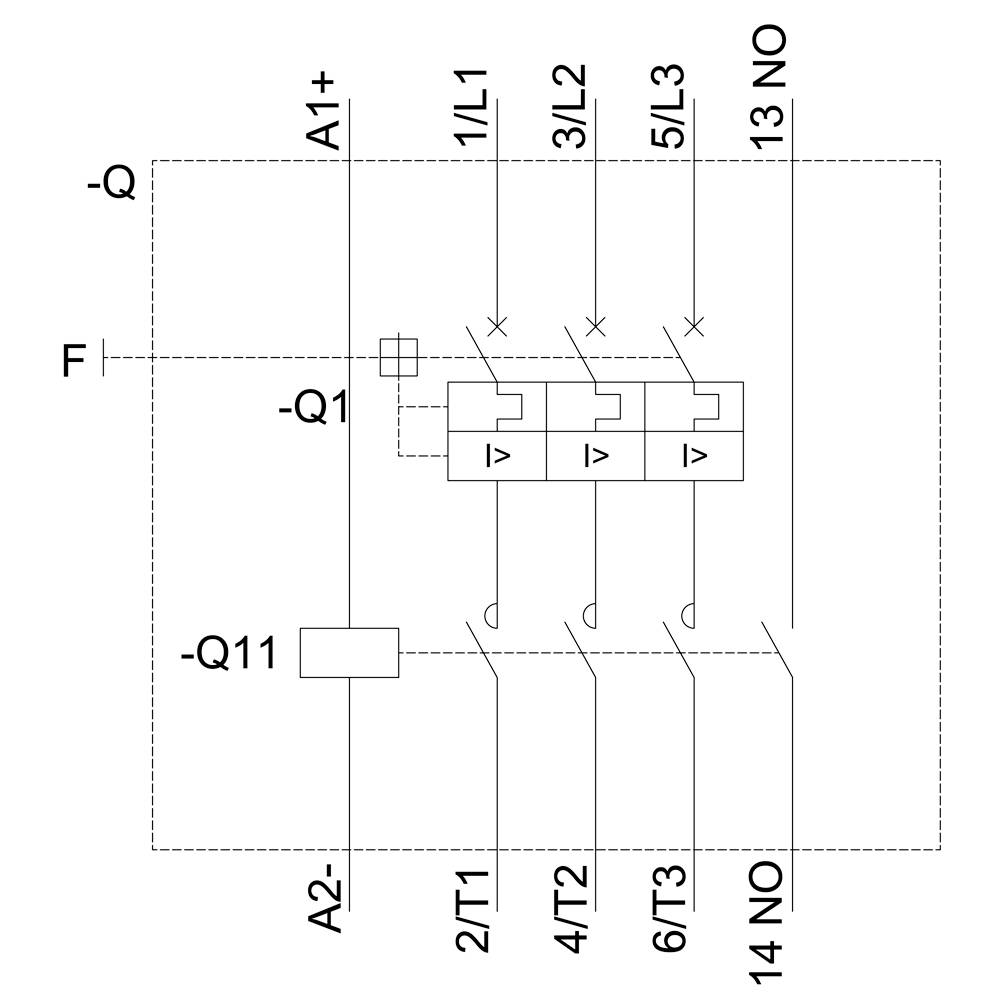

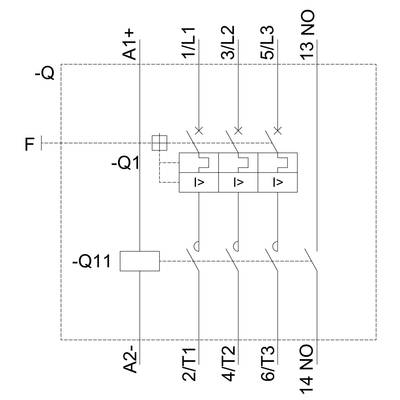

Schaltplan eines Schützes: Verbindungen von A1+ zu Q1 und Q11, Eingänge 1/L1, 3/L2, 5/L3, Ausgänge 2/T1, 4/T2, 6/T3, 13 NO, 14 NO.

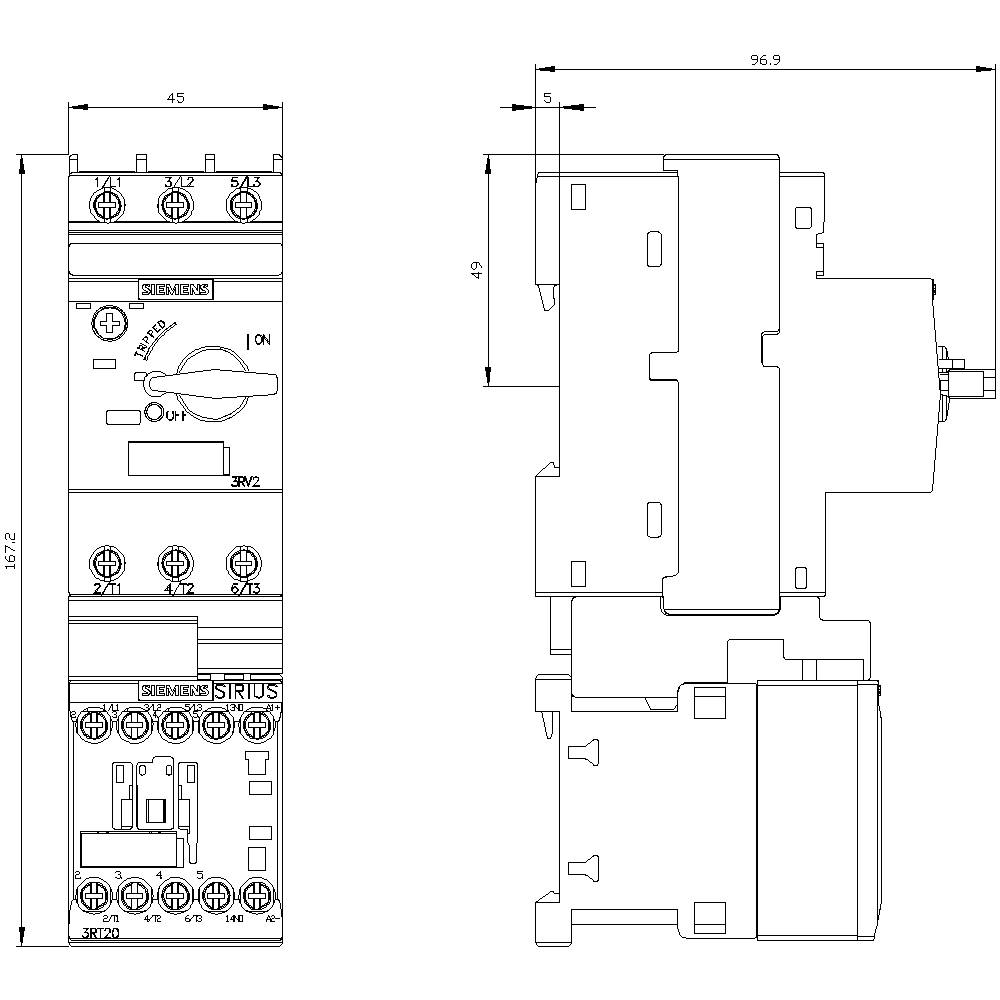

Technische Zeichnung eines elektrischen Schaltschranks mit Sicherungen und Anschlüssen, Vorder- und Seitenansicht mit Maßen.

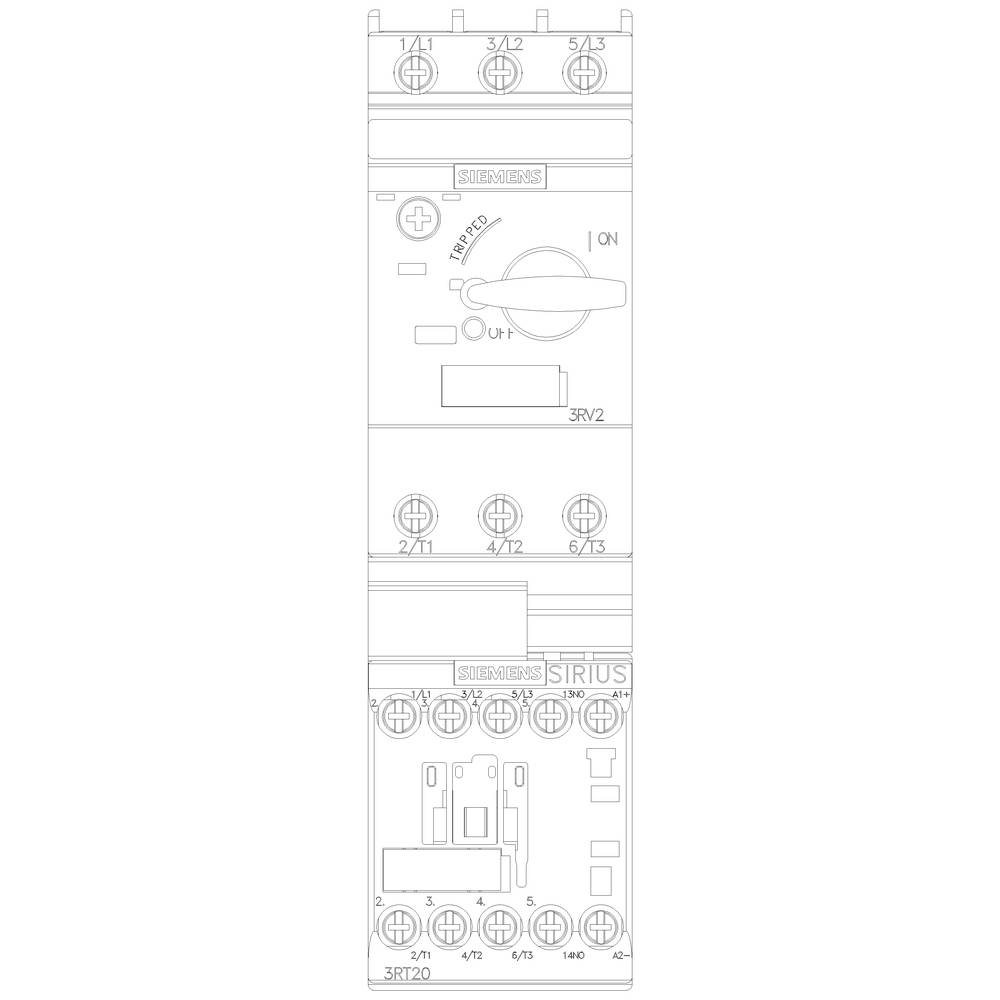

'Skizze von zwei industriellen elektrischen Schaltgeräten in Reihe. Oben ein Hauptschalter mit Positions-Indikator, unten ein Schütz.'

1/6

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 15. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 83,51

steuerfreie IGL

€ 7,91

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 9. Sept.

Kostenfreier Versand

€ 141,66

€ 124,99

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Verbraucherabzweig, Direktstarter, S00, 2,2-3,2A, DC 24V, 150kA

Direktstarter,Kombinationsstarter,Kompaktstarter,Motorabgangskombination,Motorstarter,Motorstarterkombination,SIRIUS,Verbraucherabzweig

Technische Daten

Schutzart: IP20
Ausführung des elektrischen Anschlusses: Schraubanschluss
Baugröße des Verbraucherabzweigs: S00
Betriebsfrequenz: 50/60 Hz

Produkt-Art: Verbraucherabzweig

Motorleistung bei 400 V: 1.1 kW

Nennspannung: 690 V

Ausführung: Befestigungsart: Schraub- und Schnappbefestigung auf Hutschiene 35 mm

Herst.-Teilenr.: 3RA21101DA151BB4

Nennstrom: 2.7 A

Nennstrom - gerundet: 2.7 A

Typ: 3RA2110-1DA15-1BB4

Abm.: (B x H x T) 45 x 167 x 97 mm

Breite: 45 mm

Höhe: 167 mm

Tiefe: 97 mm

Max. Temperatur: +60 °C

Min. Temperatur: -20 °C

: 45

: 167 mm

: 97 mm

: FALSE

: 1.1 kW

: 1

: 3.2 A

: 0

: 2.2-3.2 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: 24-24 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Schraubanschluss

: Schraubanschluss

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: DC

: sonstige

: 3.2 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: sonstige

: Klasse 2

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1744621 Siemens 3RA2110-1DA15-1BB4 3RA21101DA151BB4 Verbraucherabzweig Motorleistung bei 400 V 1.1 kW 690 V Nennstrom 2.7 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744621 Siemens 3RA2110-1DA15-1BB4 3RA21101DA151BB4 Verbraucherabzweig Motorleistung bei 400 V 1.1 kW 690 V Nennstrom 2.7 A

Beschreibung

Verbraucherabzweig sicherungslos, Direktanlauf AC 400 V, Baugröße S00 2,20...3,20 A DC 24 V Schraubanschluss für Hutschienenmontage (erfüllt auch Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1S (Schütz) Direktstarter SIRIUS 3RA21 zum Schützen und Starten von Motoren.
Der Direktstarter 3RA21 ist eine geprüfte und werkseitig vormontierte Kombination aus einem Leistungsschalter 3RV2 und einem Schütz 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Verbraucherabzweige 3RA2 sind mit AC- und DC-Betätigung in den Baugrößen S00, S0 und S2 mit Einstellbereichen von 0,14 bis 65 A erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene, Schraubbefestigung und Montage auf 60-mm-Sammelschiene angeboten. Darüber hinaus bieten wir über 40.000 weitere geprüfte Kombinationen aus Einzelgeräten zum Schützen, Schalten und Starten verschiedenster Anwendungen bis 630 A an.
Das gesamte Zubehör der Leistungsschalter 3RV2 und Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Verbraucherabzweige verwendet werden. Das optionale Einspeisesystem SIRIUS 3RV29 (für S00 und S0) reduziert den Verdrahtungsaufwand erheblich.
Die Verbraucherabzweige 3RA21 lösen die bewährte Baureihe 3RA11 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
