Siemens 3RA2423-8XF32-1AL2 Stern-Dreieck-Kombination 3 Schließer 690 V/AC 1 St. kaufen

Mehrpoliger elektrischer Leistungsschalter in Grau mit blauen und schwarzen Details, zur Steuerung von elektrischen Stromkreisen.

Abbildung ähnlich

Ein Handwerker schneidet ein Holzbrett mit einer Kreissäge, während Holzspäne in die Luft fliegen. Die Szene zeigt präzises Handwerk.

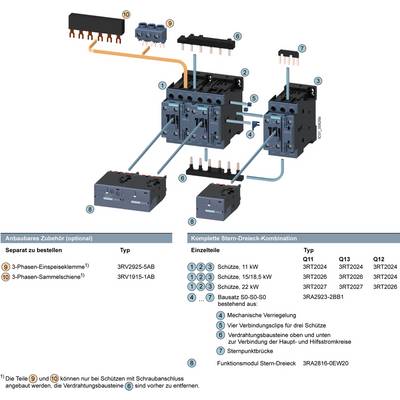

'Übersicht von Schaltgeräten mit Zubehör. Oben Anbaubares Zubehör (optional). Unten einzelne Teile zum Bestellen, hauptsächlich Schütze.'

'Schaltplan zeigt drei Bauelemente mit Verbindungen: Q11, Q12 und Q13. Drähte verbinden die Klemmen 1 bis 15 zu den Anschlüssen A1 und A2.'

Technische Zeichnung einer elektrischen Schaltung mit detaillierten Maßen und Komponentenstandorten, zeigt Anschlüsse und Layout.

'Abbildung zeigt ein elektrisches Schaltgerät mit mehreren Klemmen. Markenname und Modellnummer sind auf der Vorderseite sichtbar.'

1/6

Abbildung ähnlich

Produkt-Art

Stern-Dreieck-Kombination

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Schrauben

Typ

3RA2423-8XF32-1AL2

Datenblatt (PDF)

2 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€

Nur noch 2 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Kostenfreier Versand

€

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Stern-Dreieck-Kombination AC3, 11kW/400V AC230V, 50/60Hz, 3pol. S0

Stern-Dreieck-Schütz, 230 V, 0 V, AC, 3, Schraubanschluss, 25 A, 11 kW, Schutzart (IP): IP20, sonstige

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 10 mm²

Produkt-Art: Stern-Dreieck-Kombination

Typ: 3RA2423-8XF32-1AL2

Baugröße: S0

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 V/AC (max)

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 135 mm

Höhe: 101 mm

Tiefe: 171 mm

Abm.: (B x H x T) 135 x 101 x 171 mm

Inhalt: 1 St.

RoHS-konform: Ja

: Stern-Dreieck-Schütz

: 11 kW

: 3

: 0

: 25 A

: 230-230 V

: 230-230 V

: IP20

: Schraubanschluss

: AC

: sonstige

Dokumente & Downloads

Datenblatt

Datenblatt 1745683 Siemens 3RA2423-8XF32-1AL2 Stern-Dreieck-Kombination 3 Schließer 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745683 Siemens 3RA2423-8XF32-1AL2 Stern-Dreieck-Kombination 3 Schließer 690 V/AC 1 St.

Beschreibung

Stern-Dreieck-Kombination AC-3,11 kW/400 V, AC 230 V 50/60 Hz, 3-polig, Baugröße S0 Schraubanschluss elektrische und mechanische Verriegelung 3 S + 3 Ö integriert Stern-Dreieck-Kombination SIRIUS 3RA24 zum schonenden Anlauf von Drehstromasynchronmotoren.
Die Stern-Dreieck-Kombination 3RA24 ist eine geprüfte und werkseitig vormontierte Kombination aus drei Schützen 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Das zudem enthaltene Funktionsmodul mit integrierter Steuerlogik und Zeiteinstellung ersetzt die komplette Verdrahtung im Steuerstromkreis. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Stern-Dreick-Kombinationen 3RA24 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten. Zudem sind Varianten für die Anbindung an IO-Link oder AS-Interface erhältlich.
Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden.
Die Stern-Dreieck-Kombinationen 3RA24 lösen die bewährte Baureihe 3RA14 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
