Siemens 3RF2320-2AA04 Halbleiterschütz Nullspannungsschaltend 1 Schließer 20 A 1 St. kaufen

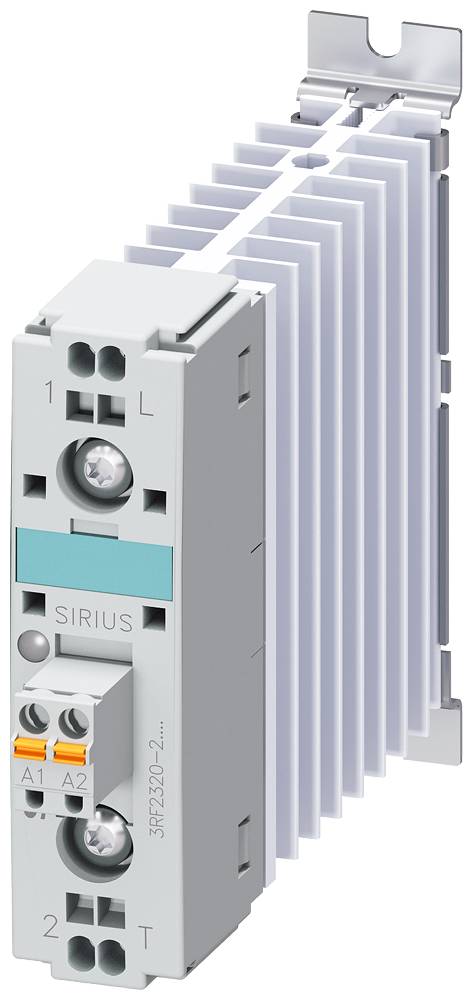

Elektronischer Schütz mit Kühlrippen, genutzt zur Steuerung elektrischer Anlagen. Kunststoffgehäuse mit mehreren Anschlüssen.

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt mehrere Reihen von elektrischen Komponenten und Kabeln, die für die Steuerungstechnik verwendet werden.

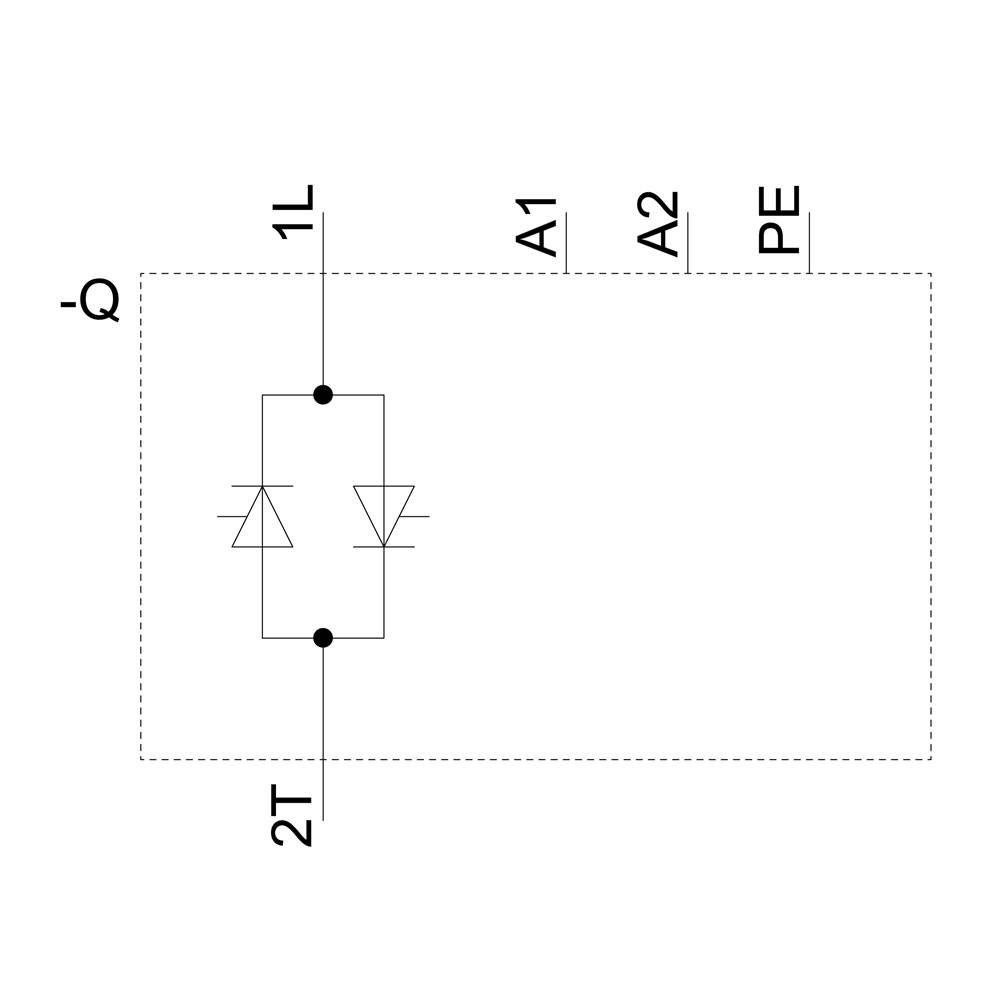

Schaltplan eines elektronischen Geräts mit zwei parallelen Dioden. Anschlüsse: 1L, 2T für Strom, A1, A2 für Steuerung, PE für Erdung.

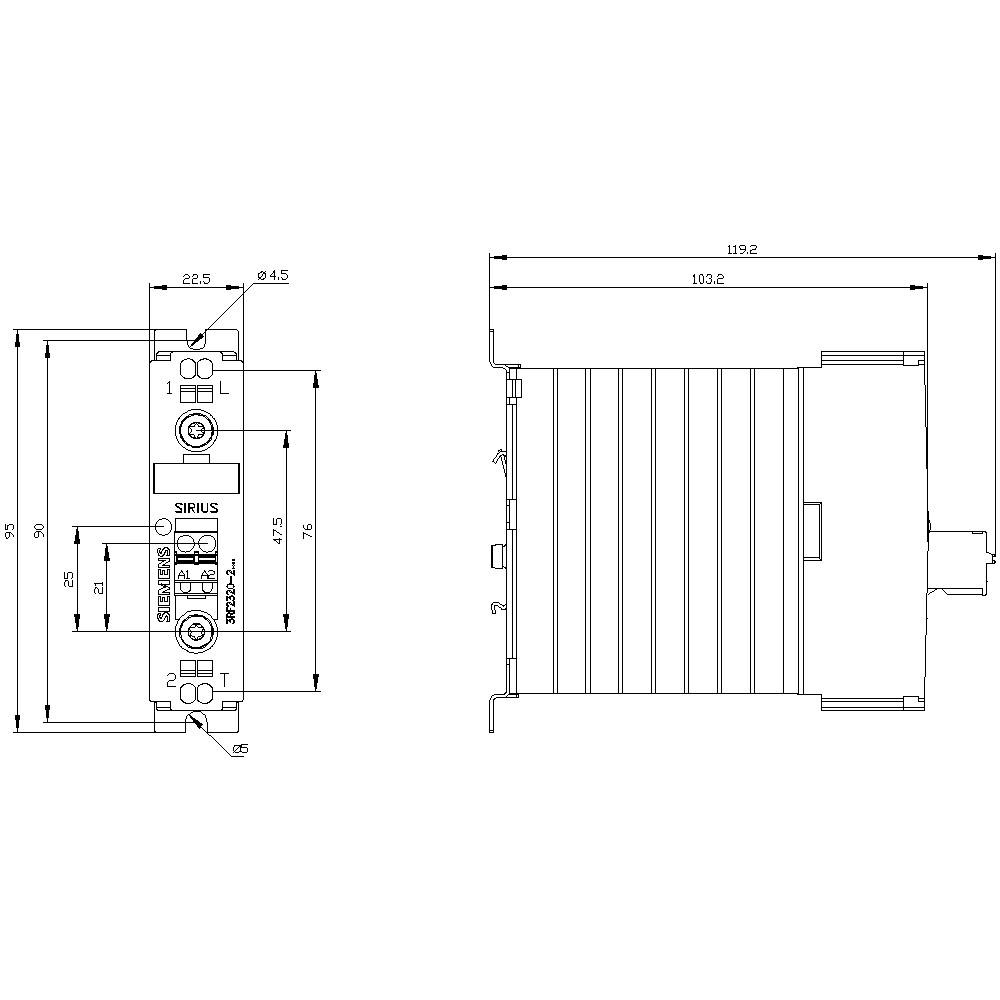

'Technische Zeichnung eines SIRIUS-Komponents mit genauen Abmessungen: 22,5 x 103,2 mm. Zeigt Vorderansicht und Seitenansicht mit Maßangaben.'

1/4

Abbildung ähnlich

Produkt-Art

Halbleiterschütz

Polzahl

1polig

Laststrom

20 A

Anschluss

Federklemme

Typ

3RF2320-2AA04

Datenblatt (PDF)

Lieferung Fr., 30. Okt.

25 Stück

Alternativen anzeigen

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 63,54

steuerfreie IGL

€ 7,91

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Fr., 25. Sept.

Kostenfreier Versand

€ 81,66

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Halbleiterschütz 3RF2, 1-ph. AC51 20A 48-460V/24V DC

3RF2,Halbleiterrelais,Halbleiterschütz,Lastschütz,Leistungsschütz,Netz-Schütz,Niederspannungs-Schalttechnik,Schaltmodul

Technische Daten

Gewicht: 190 g
Verlustleistung: 20 W

Produkt-Art: Halbleiterschütz

Typ: 3RF2320-2AA04

Polzahl: 1polig

Schaltungsart: Nullspannungsschaltend

Kontaktart: 1 Schließer

Steuerspannung (min.): 15 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 15 - 24 V/DC

Schaltspannung (min.): 48 V/AC

Schaltspannung (max.): 460 V/AC

Laststrom: 20 A

Montageart: Hutschiene

Anschluss: Federklemme

Ansprechzeit: 1 ms

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 22.5 mm

Höhe: 100 mm

Tiefe: 123 mm

Abm.: (B x H x T) 22.5 x 100 x 123 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 1

: TRUE

: 15-24 V

: 20 A

: DC

: 20 A

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1430858 Siemens 3RF2320-2AA04 Halbleiterschütz Nullspannungsschaltend 1 Schließer 20 A 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1430858 Siemens 3RF2320-2AA04 Halbleiterschütz Nullspannungsschaltend 1 Schließer 20 A 1 St.

Beschreibung

Halbleiterschütz 1-phasig 3RF2 AC 51 / 20 A / 40 °C 48-460 V / DC 24 V Federzuganschluss Halbleiterschütz SIRIUS 3RF23 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Da der Kühlkörper bereits integriert ist, können sie direkt im Schaltschrank eingesetzt werden. Die kompakte Bauweise spart Platz auf der Hutschiene. Die Halbleiterschütze lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterschütze sind als 1-phasige oder 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
