Siemens 3RF2370-3AA06 Halbleiterschütz Nullspannungsschaltend 1 Schließer 70 A 1 St. kaufen

Schwarzer Kühlkörper mit integriertem elektronischen Bauteil, Montageplatte links.

Abbildung ähnlich

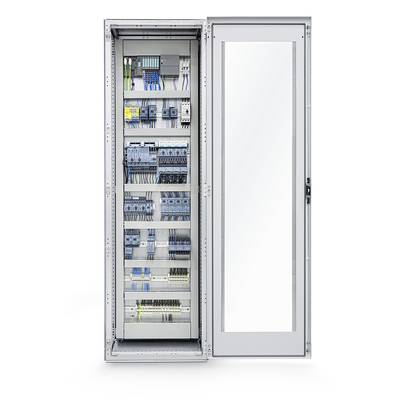

Ein geöffneter Schaltschrank zeigt verschiedene elektrische Komponenten, wie Schalter, Kabel und Module, die ordentlich angeordnet sind.

Schaltplan mit einer Brückenschaltung aus zwei Dioden, verbunden zwischen den Punkten 1L und 2T. Oben: Bezeichnungen A1, A2, PE.

Strichzeichnung eines technischen Geräts mit Maßen. Links das Frontprofil mit Anschlussdetails. Rechts das Seitenprofil mit Gehäuseform.

1/4

Abbildung ähnlich

Produkt-Art

Halbleiterschütz

Polzahl

1polig

Laststrom

70 A

Anschluss

Ringöse 5 mm

Ringöse 3 mm

Typ

3RF2370-3AA06

Datenblatt (PDF)

Lieferung Fr., 30. Okt.

20 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 149,91

steuerfreie IGL

€ 7,91

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Fr., 25. Sept.

Kostenfreier Versand

€ 183,33

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Halbleiterschütz 3RF2, 1-ph. AC51 70A 48-600V/24V DC

3RF2,Halbleiterrelais,Halbleiterschütz,Lastschütz,Leistungsschütz,Netz-Schütz,Niederspannungs-Schalttechnik,Schaltmodul

Technische Daten

Gewicht: 680 g
Verlustleistung: 83 W

Produkt-Art: Halbleiterschütz

Typ: 3RF2370-3AA06

Polzahl: 1polig

Schaltungsart: Nullspannungsschaltend

Kontaktart: 1 Schließer

Steuerspannung (min.): 15 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 15 - 24 V/DC

Schaltspannung (min.): 48 V/AC

Schaltspannung (max.): 600 V/AC

Laststrom: 70 A

Montageart: Schraubbefestigung

Anschluss: Ringöse 5 mm
Ringöse 3 mm

Ansprechzeit: 1 ms

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 80 mm

Höhe: 100 mm

Tiefe: 161.5 mm

Abm.: (B x H x T) 80 x 100 x 161.5 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 1

: TRUE

: 70 A

: DC

: 70 A

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1431077 Siemens 3RF2370-3AA06 Halbleiterschütz Nullspannungsschaltend 1 Schließer 70 A 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1431077 Siemens 3RF2370-3AA06 Halbleiterschütz Nullspannungsschaltend 1 Schließer 70 A 1 St.

Beschreibung

Halbleiterschütz 1-phasig 3RF2 AC 51 / 70 A / 40 °C 48-600 V / DC 24 V Ringkabelanschluss Seit 21.5.2018 haben sich die Abmessungen und das Bohrbild geändert, weitere Info im Industry Online Support Halbleiterschütz SIRIUS 3RF23 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Da der Kühlkörper bereits integriert ist, können sie direkt im Schaltschrank eingesetzt werden. Die kompakte Bauweise spart Platz auf der Hutschiene. Die Halbleiterschütze lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterschütze sind als 1-phasige oder 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
