Siemens 3RF2420-1AC55 Halbleiterschütz Nullspannungsschaltend 3 Schließer 22 A 1 St. kaufen

Ein elektromagnetischer Schütz von Siemens mit Beschriftungen für Spannung und Anschlüsse, hauptsächlich in industriellen Anwendungen genutzt.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit verschiedenen elektrischen Bauteilen und Kabeln, geordnet in Reihen innerhalb eines Metallgehäuses.

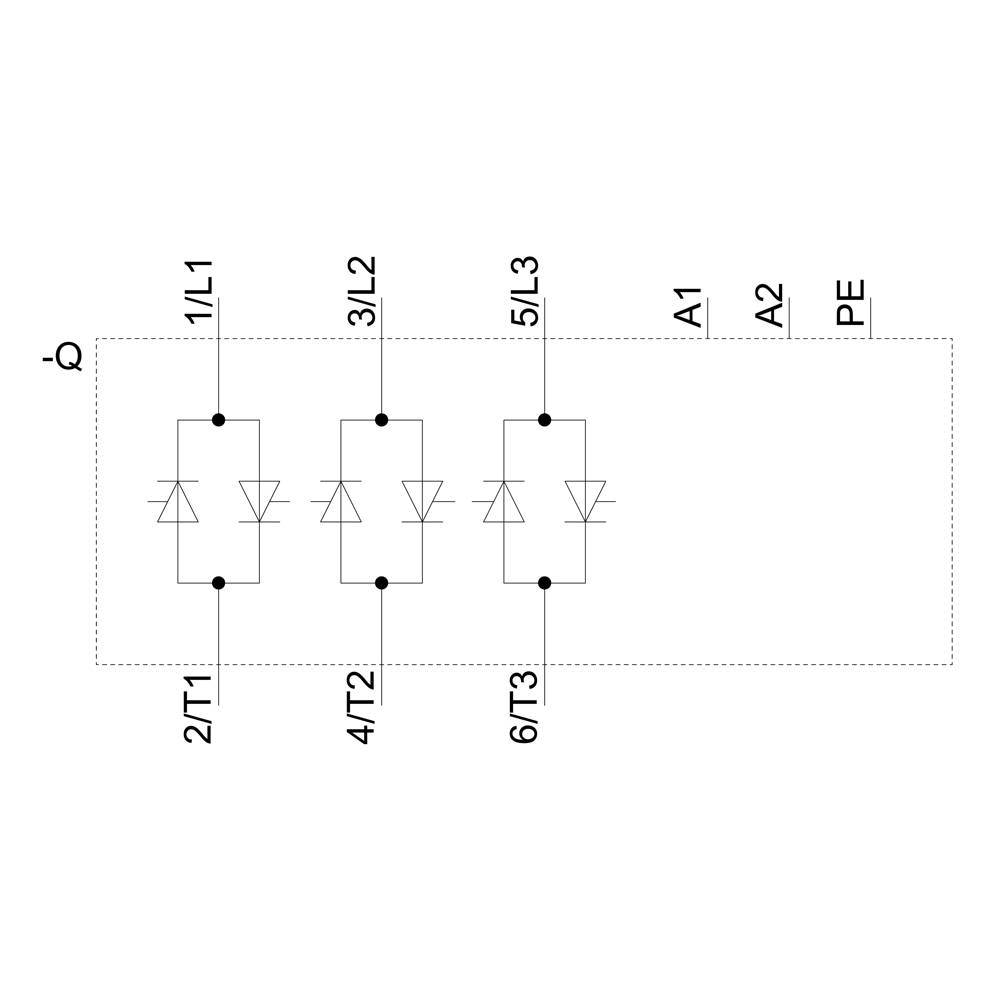

'Schaltplan: Drei Dioden in paralleler Anordnung in drei Gruppen, verbunden mit den Terminals 1/L1, 3/L2, 5/L3, und 2/T1, 4/T2, 6/T3.'

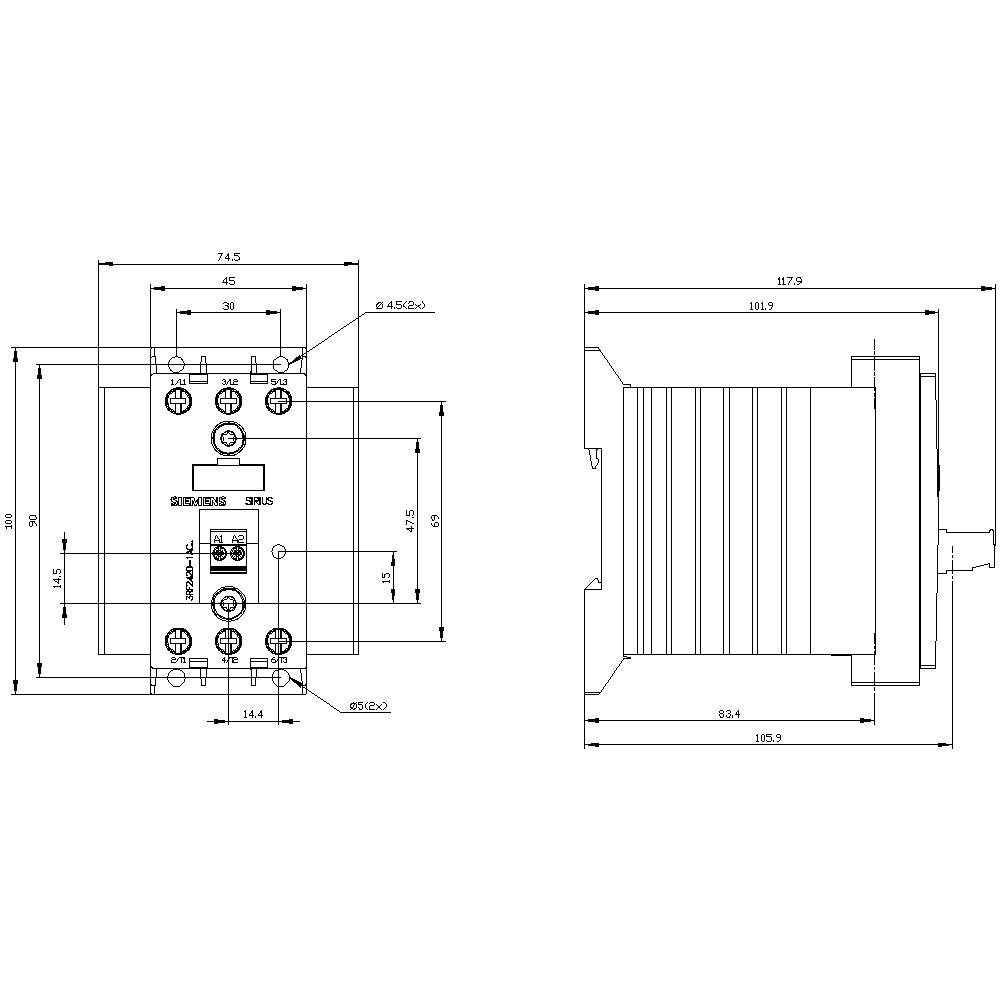

Technische Zeichnung eines Geräts mit Abmessungen und Beschriftungen in Millimetern. Zeigt Vorder- und Seitenansicht mit detaillierten Maßen.

1/4

Abbildung ähnlich

Produkt-Art

Halbleiterschütz

Polzahl

3polig

Laststrom

22 A

Anschluss

Schraubklemme

Typ

3RF2420-1AC55

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

7 Stück

Verkauf und Versand:

automation-base.com (AT) Widerruf

Anzahl

Stück

Gesamt

€ 142,80

steuerfreie IGL

€ 17,00

Nur noch 7 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Do., 24. Sept.

Kostenfreier Versand

€ 187,49

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Halbleiterschütz 3RF2, 3-ph. AC51 20A 48-600V/230V AC3-Phasen gesteuert

3RF2,Halbleiterrelais,Halbleiterschütz,Lastschütz,Leistungsschütz,Netz-Schütz,Niederspannungs-Schalttechnik,Schaltmodul

Technische Daten

Abisolierlänge: 7 mm
Verlustleistung: 66 W
Isolationsspannung: 600 V
Betriebsfrequenz: 50/60 Hz

Produkt-Art: Halbleiterschütz

Typ: 3RF2420-1AC55

Polzahl: 3polig

Schaltungsart: Nullspannungsschaltend

Kontaktart: 3 Schließer

Steuerspannung (min.): 180 V/AC

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 180 - 230 V/AC

Schaltspannung (min.): 48 V/AC

Schaltspannung (max.): 600 V/AC

Laststrom: 22 A

Montageart: Hutschiene

Anschluss: Schraubklemme

Ansprechzeit: 40 ms

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 90 mm

Höhe: 100 mm

Tiefe: 112.5 mm

Abm.: (B x H x T) 90 x 100 x 112.5 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 3

: TRUE

: 180-230 V

: 180-230 V

: 22 A

: AC

: 22 A

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1431138 Siemens 3RF2420-1AC55 Halbleiterschütz Nullspannungsschaltend 3 Schließer 22 A 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1431138 Siemens 3RF2420-1AC55 Halbleiterschütz Nullspannungsschaltend 3 Schließer 22 A 1 St.

Beschreibung

Halbleiterschütz 3-phasig 3RF2 AC 51 / 20 A / 40 °C 48-600 V / 230 V AC 3-Phasengesteuert Schraubanschluss Sperrspannung 1200 V Halbleiterschütz SIRIUS 3RF24 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Da der Kühlkörper bereits integriert ist, können sie direkt im Schaltschrank eingesetzt werden. Die kompakte Bauweise spart Platz auf der Hutschiene. Die Halbleiterschütze lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterschütze sind als 1-phasige oder 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
