Siemens 3RH2122-2AH00 Hilfsschütz mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St. kaufen

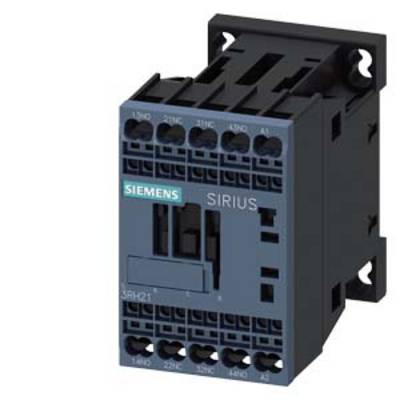

'Siemens SIRIUS' Schaltschütz, rechteckig, mit mehreren Anschlussklemmen und Beschriftungen, auf weißem Hintergrund abgebildet.

Abbildung ähnlich

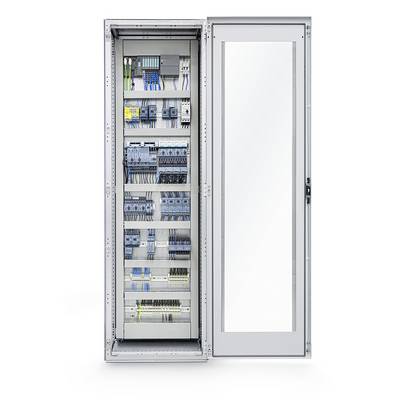

Ein geöffneter Schaltschrank zeigt verschiedene elektronische Komponenten und Kabel, die in geordneten Reihen angeordnet sind.

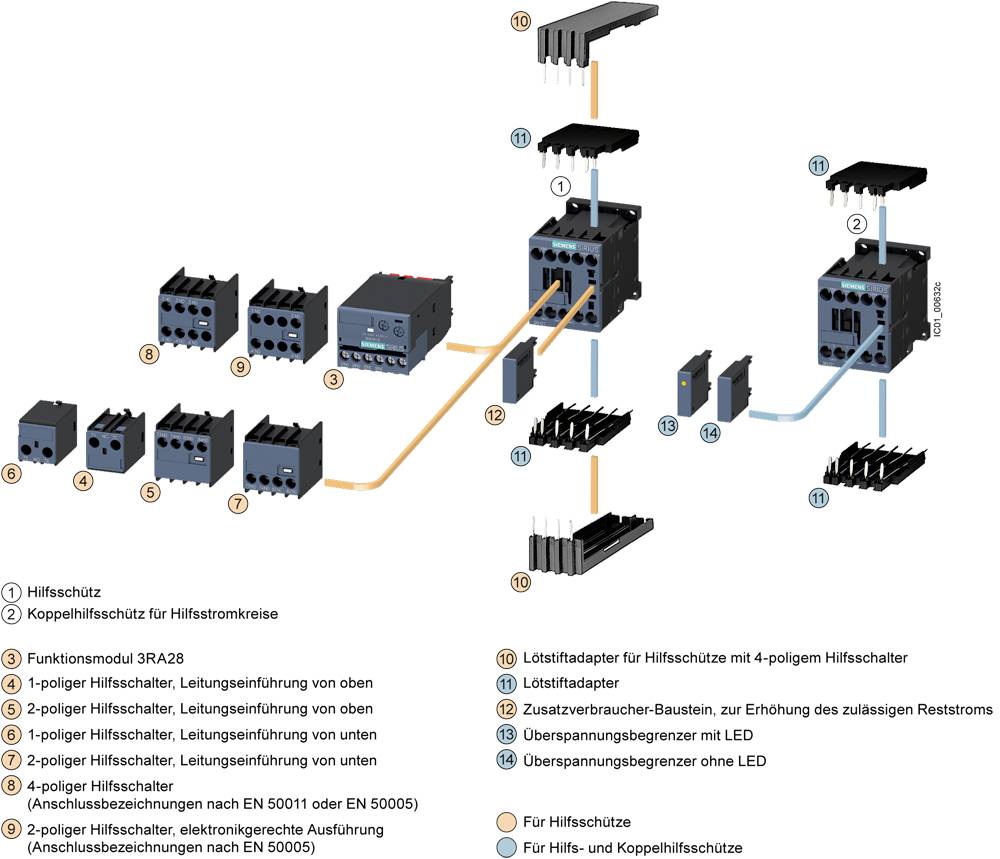

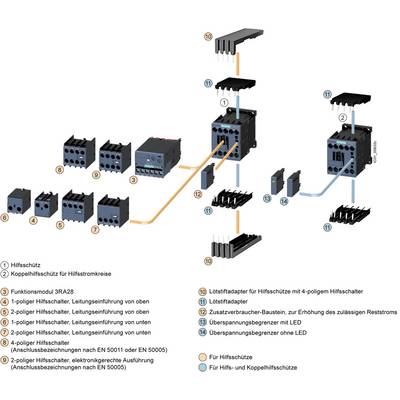

'Infografik: Darstellung von Hilfsschützen und Koppelhilfsschützen sowie Installationszubehör wie Lotstiftadapter, Spannungsbegrenzer und Funktionsmodul.'

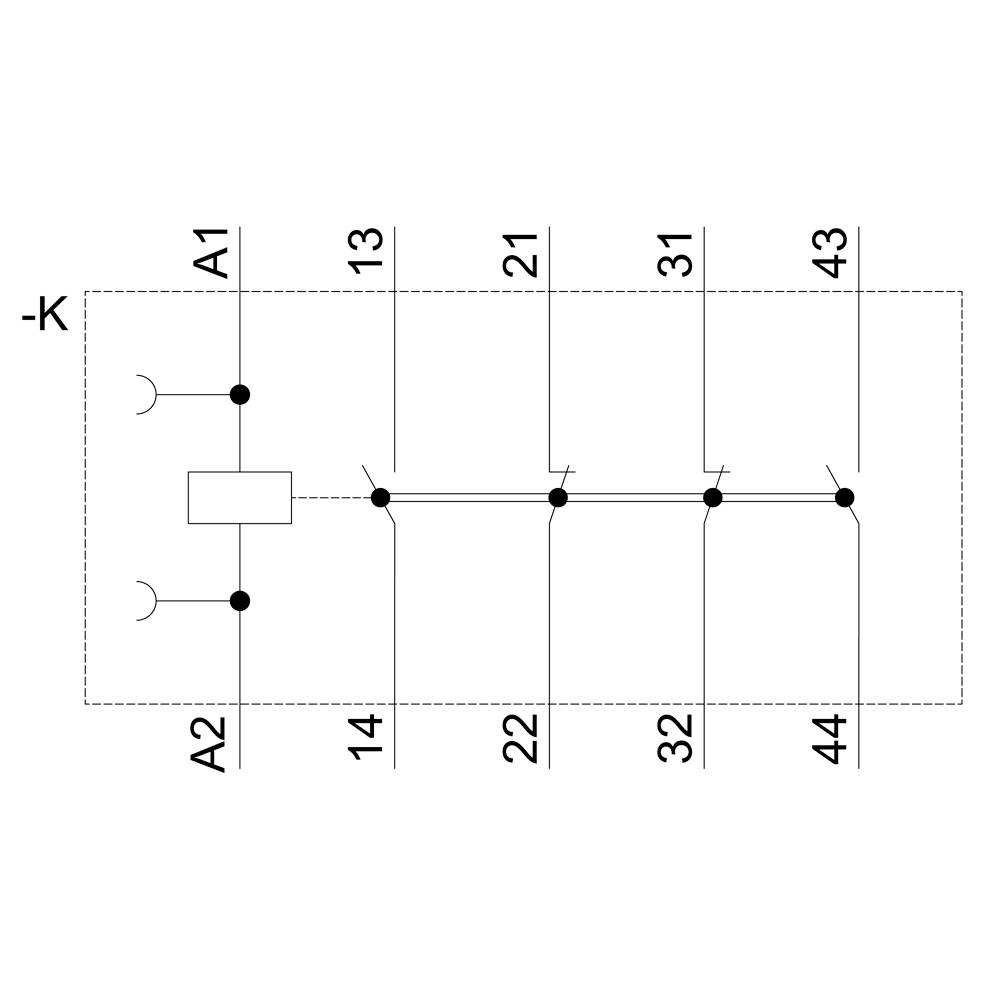

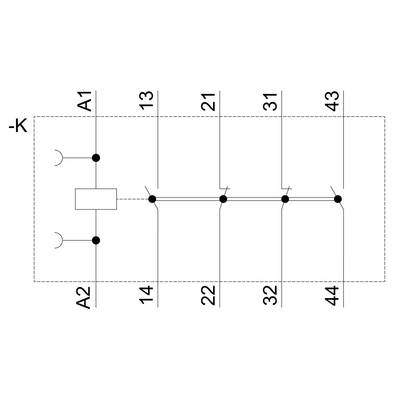

'Schütz Schaltplan: Spule an A1, A2; Kontakte 13, 14; 21, 22; 31, 32; 43, 44 geeignet für Stromsteuerkreise.'

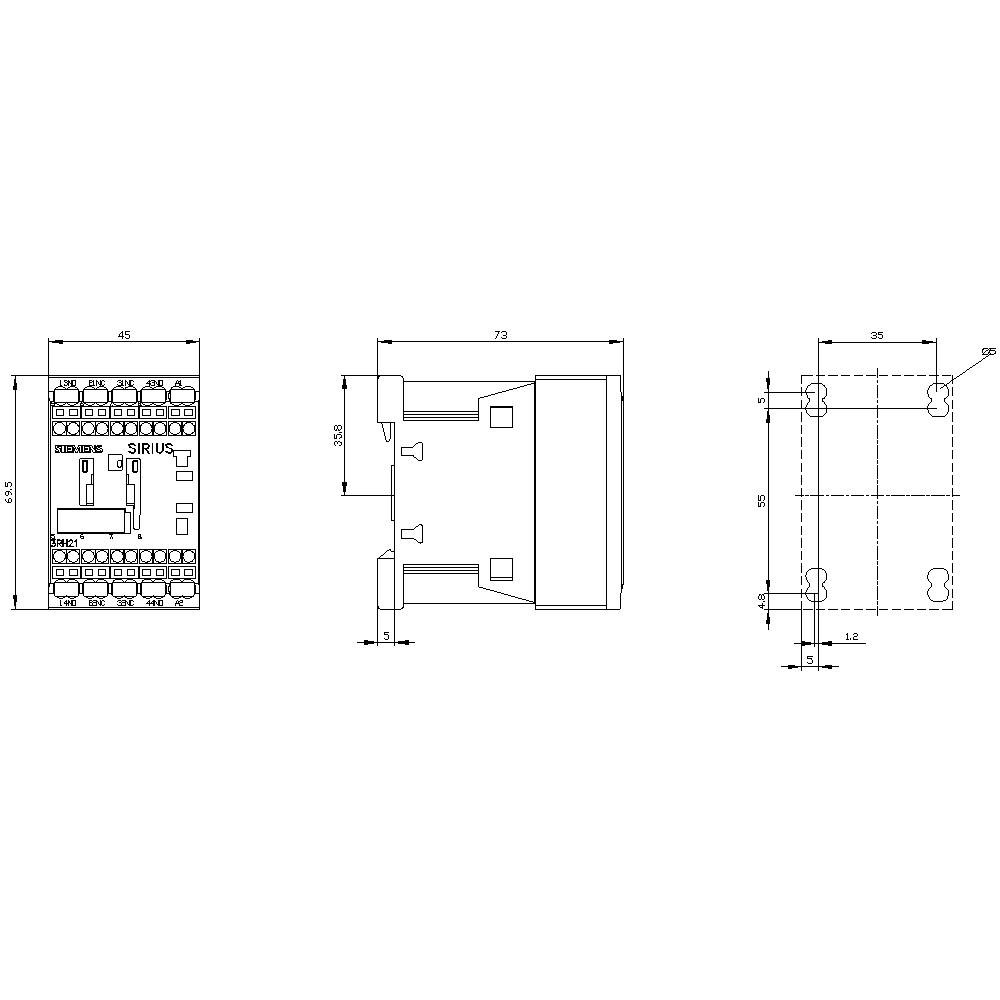

Technische Zeichnung eines elektronischen Bauteils mit drei Ansichten: Vorderansicht, Seitenansicht und Draufsicht. Enthält Maße und Beschriftungen.

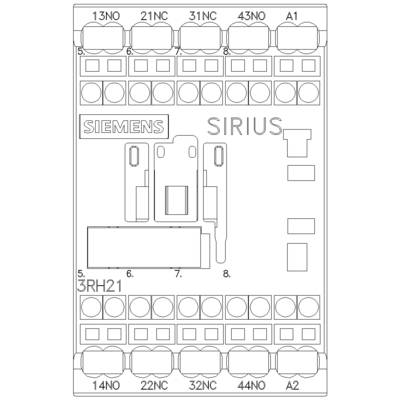

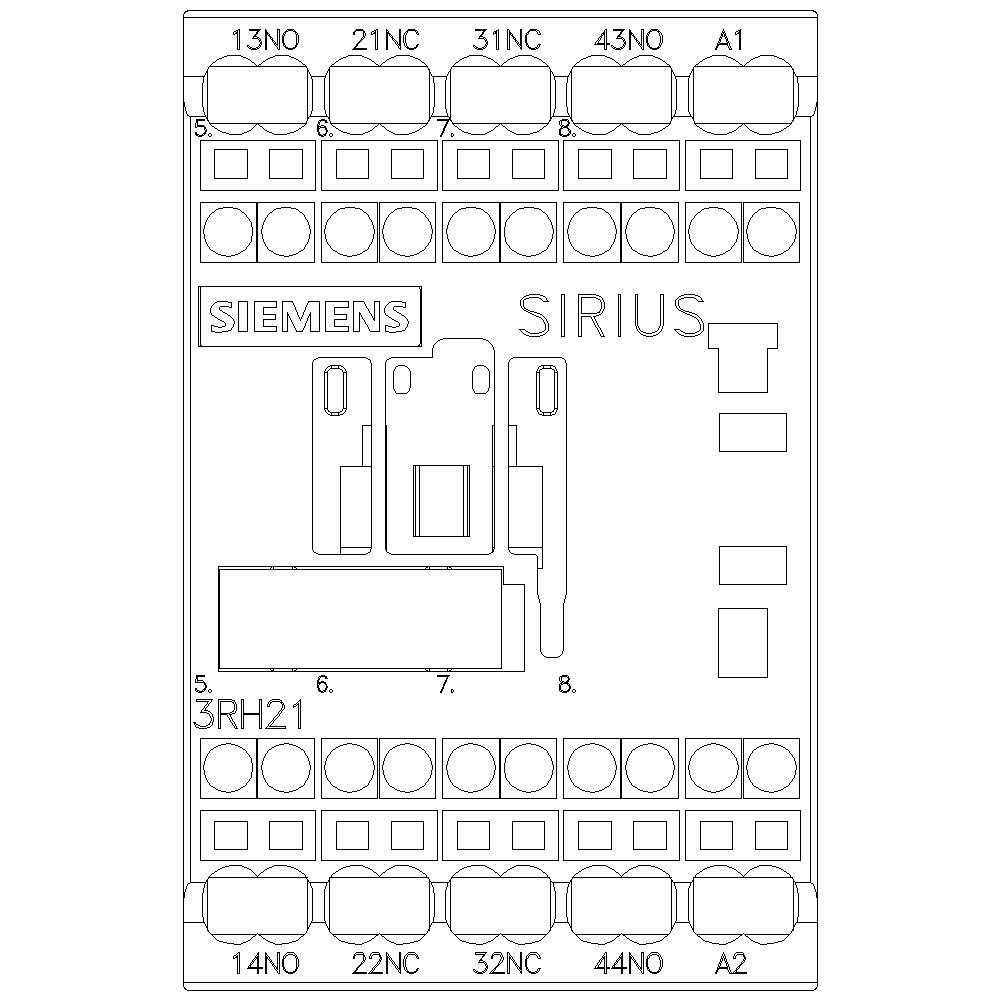

'Schütz Siemens SIRIUS 3RH21', zeigt Schaltplan mit Anschlussbezeichnungen (13NO, 21NC, 31NC, 43NO, A1, 14NO, 22NC, 32NC, 44NO, A2).

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Anschluss

Federzuganschluss

Verpackungsart

Piece

Typ

3RH2122-2AH00

Datenblatt (PDF)

Lieferung Do., 22. Okt.

84 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 23,69

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 14. Okt.

Versand

€ 43,33

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Hilfsschütz, 2S+2Ö, AC 48V, 50/60Hz, S00, Federzuganschluss

AC-Hilfsschütz,AC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,Schütz,Steuerschütz

Technische Daten

Spannungsart: AC

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: 3RH2122-2AH00

Baugröße: S00

Polzahl: 4polig

Hilfskontaktart: 2 Schließer
2 Öffner

Steuerspannung (max.): 48 V/AC

Steuerspannungs-Bereich: 48 V/AC (max)

Passend für Marke: Siemens

Passend für Serie: Siemens Bauform S00

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 70 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 2

: 2

: 3 A

: Federzuganschluss

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1736316 Siemens 3RH2122-2AH00 Hilfsschütz mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1736316 Siemens 3RH2122-2AH00 Hilfsschütz mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Hilfsschütz, 2 S + 2 Ö, AC 48 V, 50 / 60 Hz, Baugröße S00, Federzuganschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 2S+SÖ 48VAC 50/60Hz 3RH2122-2AH00, Verpackungseinheit: 1 Stk., EAN: 4011209847682

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
