Siemens 3RH2344-1AF00 Hilfsschütz mit Hilfskontakt 1 St. kaufen

Ein schwarzer Siemens Schütz der SIRIUS-Reihe mit mehreren Anschlussklemmen.

Abbildung ähnlich

Offener Schaltschrank mit verschiedenen elektrischen Komponenten und Kabeln, geordnet in Reihen. Details der Verkabelung sichtbar.

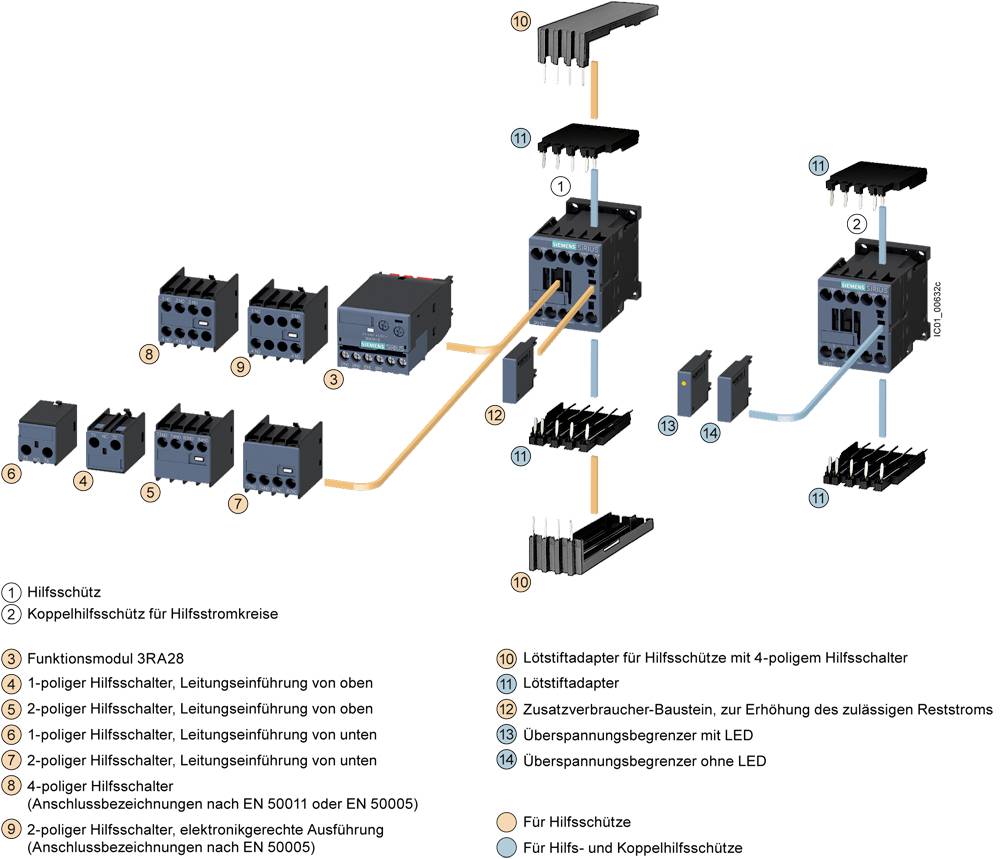

'Diagramm von Hilfs- und Koppelhilfsschützen. Es zeigt verschiedene Komponenten, deren Funktion und Anschlussmöglichkeiten mit Symbolen.'

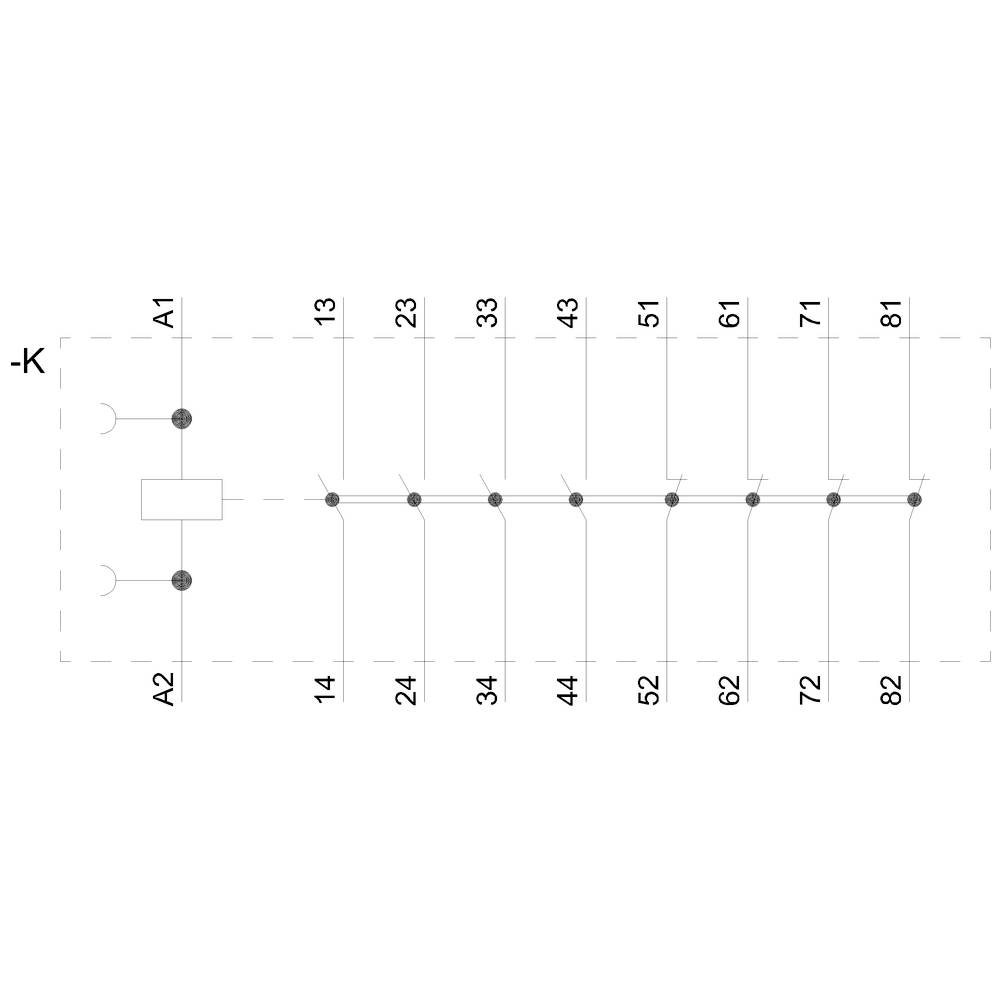

Schaltplan zeigt Relais mit zwei Anschlüssen A1, A2 und Kontakten 13-14, 23-24, 33-34, 43-44, 51-52, 61-62, 71-72, 81-82.

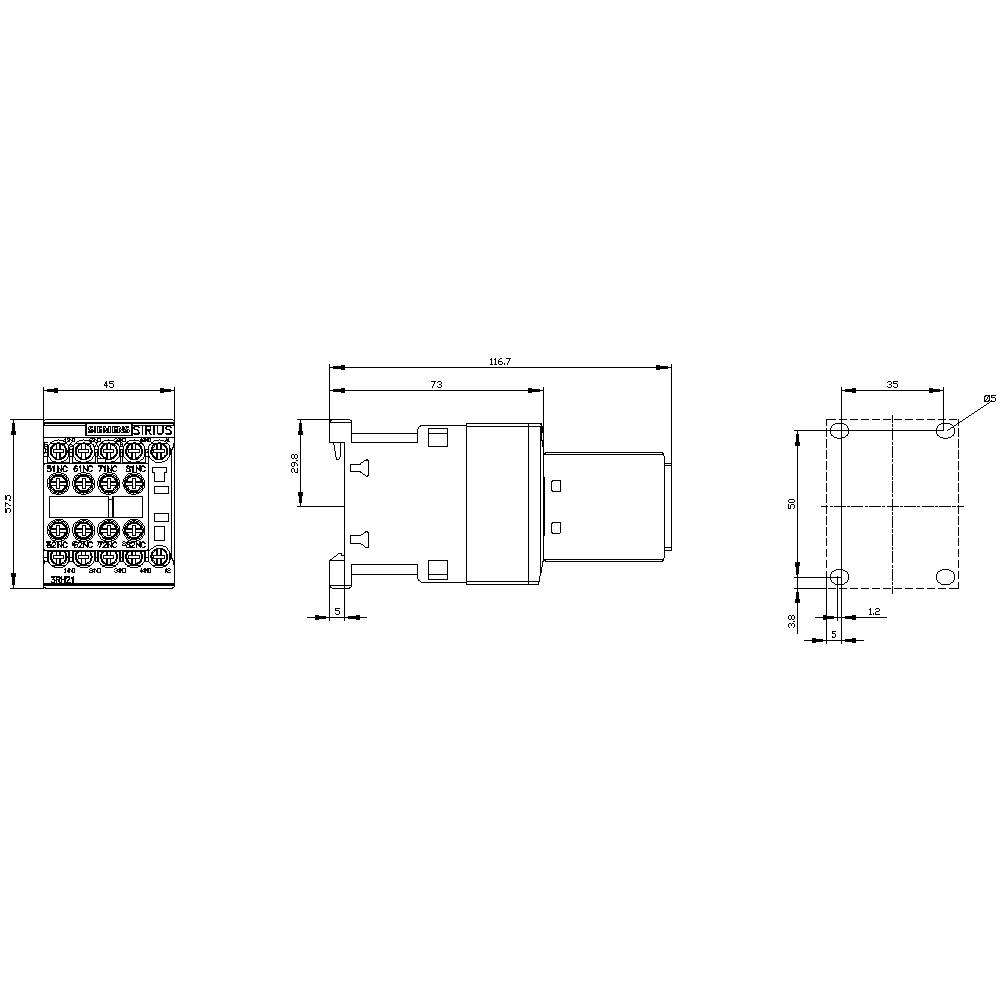

Technische Zeichnung eines elektrischen Bauteils mit detaillierten Maßen und Anschlüssen. Vorder-, Seiten- und Draufsicht dargestellt.

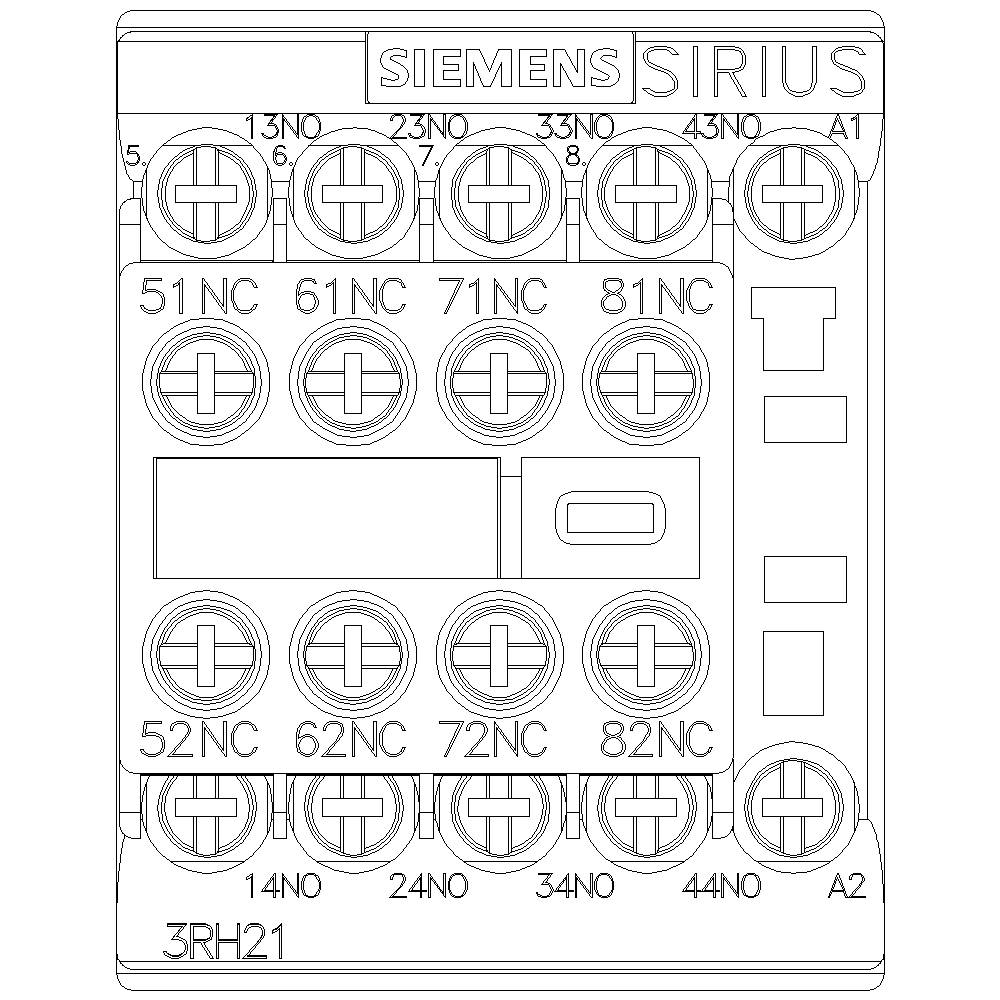

Technische Zeichnung eines Siemens SIRIUS 3RH21 Schaltrelais. Zeigt Anschlussklemmen und Kontaktbezeichnungen wie 'NO' und 'NC'.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Anschluss

Schraubklemme

Typ

3RH2344-1AF00

Baugröße

S00

Datenblatt (PDF)

Lieferung Di., 27. Okt.

92 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 38,71

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Fr., 16. Okt.

Kostenfreier Versand

€ 76,66

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Hilfsschütz, 4S+4Ö, AC 110V, 50/60Hz, S00, Schraubanschluss

AC-Hilfsschütz,AC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,Schütz,Steuerschütz,Wechselspannungsschütz,Wechselstromschütz

Technische Daten

Spannungsart: AC

Produkt-Art: Hilfsschütz

Typ: 3RH2344-1AF00

Baugröße: S00

Polzahl: 4polig

Hilfskontaktart: 4 Öffner
4 Schließer

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schraubklemme

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 57.5 mm

Tiefe: 117 mm

Abm.: (B x H x T) 45 x 57.5 x 117 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 4

: 4

: 3 A

: Schraubanschluss

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1742403 Siemens 3RH2344-1AF00 Hilfsschütz mit Hilfskontakt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742403 Siemens 3RH2344-1AF00 Hilfsschütz mit Hilfskontakt 1 St.

Beschreibung

Hilfsschütz, 4 S + 4 Ö, AC 110 V, 50 / 60 Hz, Baugröße S00, Schraubanschluss, Hilfsschalter lösbar Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 4S+4Ö 110VAC S00 3RH2344-1AF00, Verpackungseinheit: 1 Stk., EAN: 4011209847590

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
