Siemens 3RH2911-1HA21 Hilfsschalter steckbar Passend für Marke (Relais): Siemens 1 St. kaufen

'Elektrisches Relaisblock-Modul mit mehreren Anschlussklemmen, beschriftet mit "NC" und "NO" für verschiedene Schaltzustände.'

Abbildung ähnlich

Industriebetrieb: Im Vordergrund ein offener Schaltschrank mit Verkabelung und Steuergeräten, rechts davon eine verregnete Fensterfront.

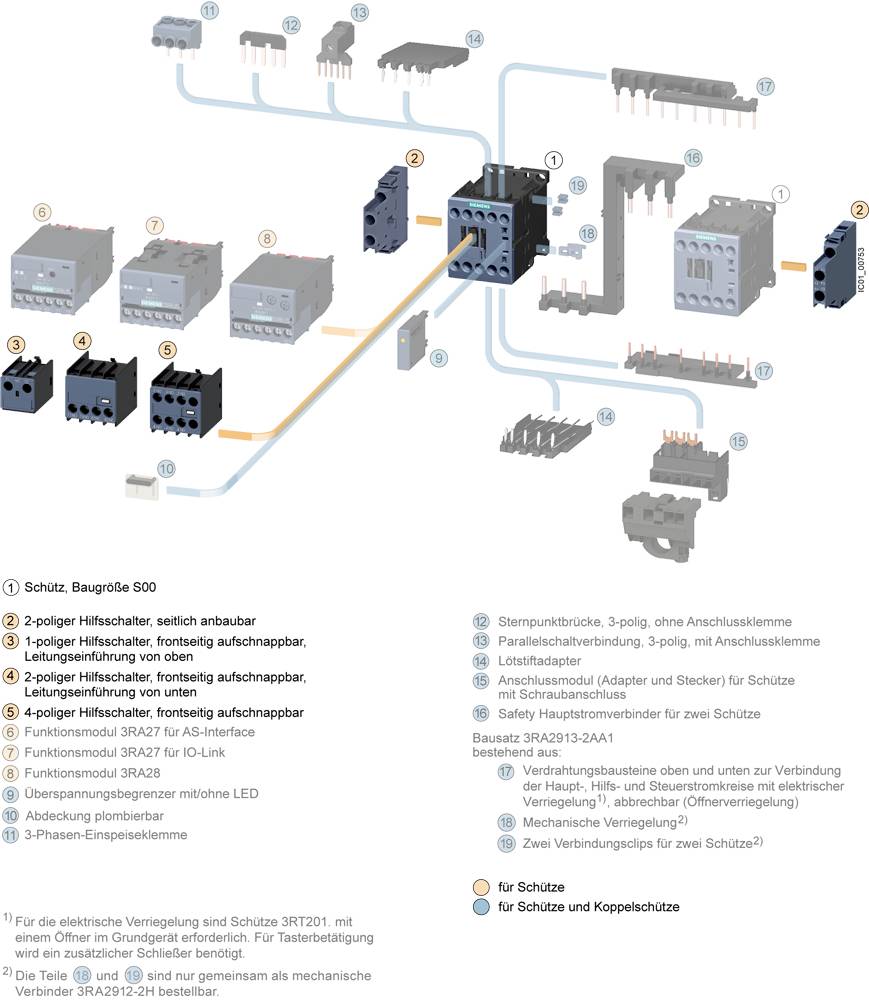

Schützsystem mit Schützen, Hilfsschaltern und Verbindungselementen. Nummerierte Teile zeigen Zusammenbauoptionen und Funktionsbeschreibungen.

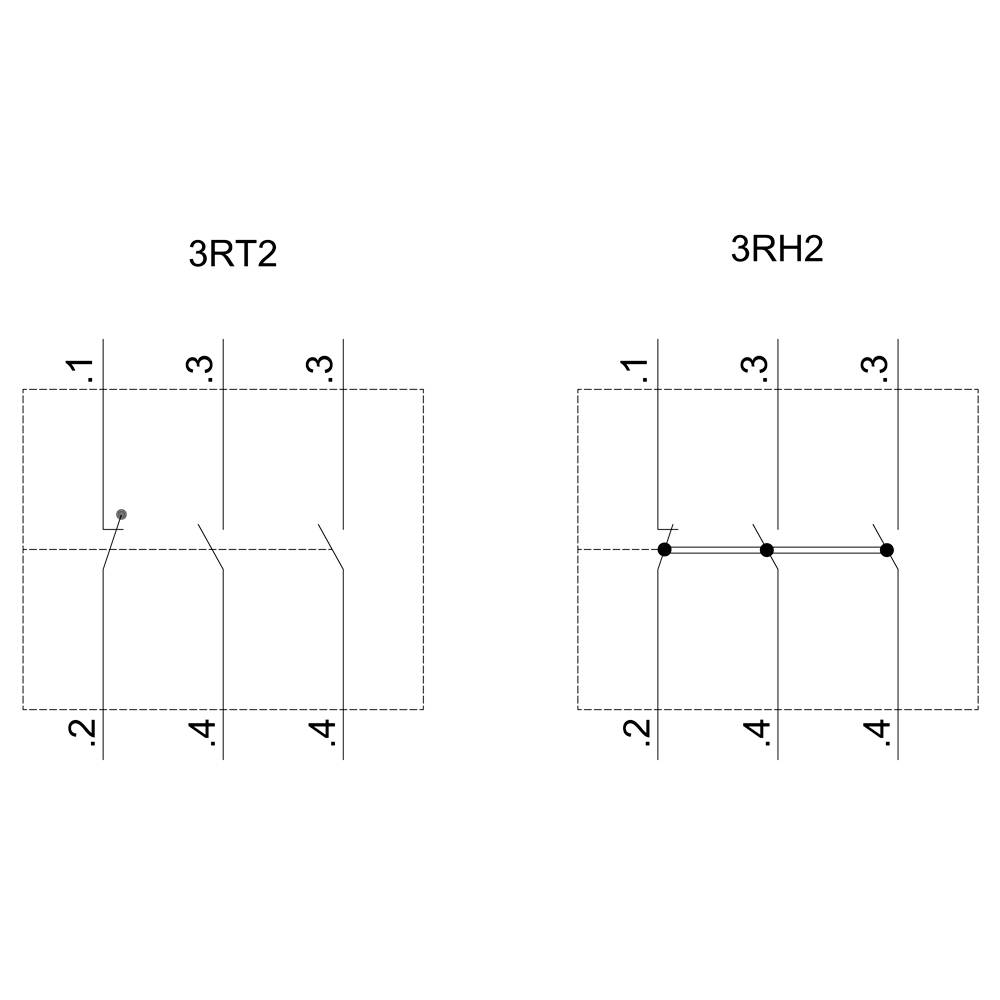

'3RT2' und '3RH2' zeigen elektrische Schaltdiagramme. Links: Schalter mit drei Positionen. Rechts: Parallelschaltung mit Verbindungen zwischen 2-4 und 3-3.

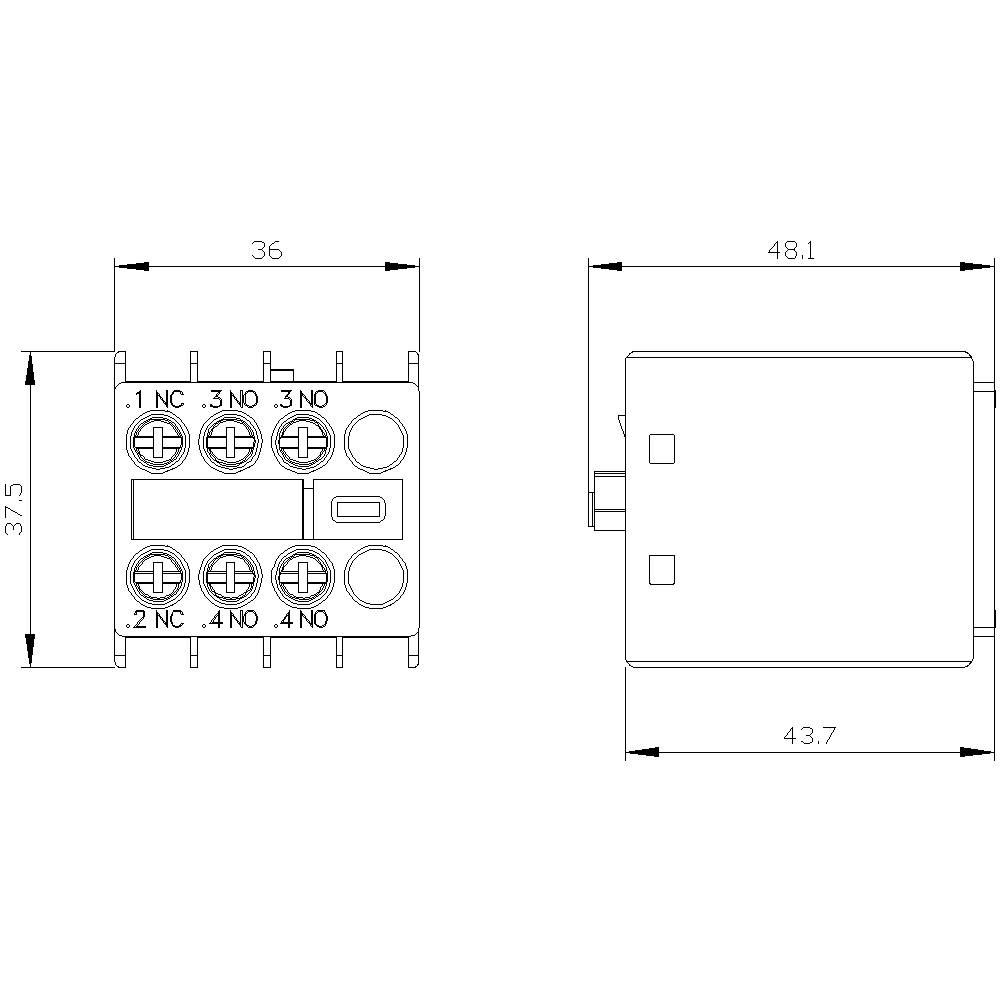

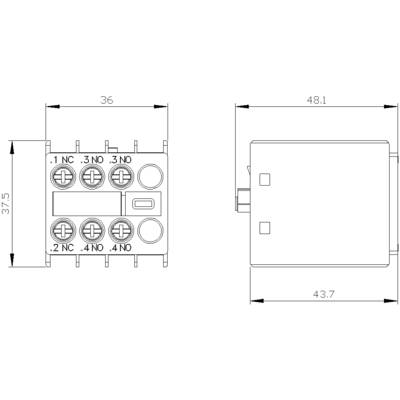

Technische Zeichnung eines elektrischen Relais mit Abmessungen: Breite 36 mm, Tiefe 43,7 mm, Höhe 48,1 mm. Zeigt Anschlüsse: 1 NC, 2 NC, 3 NO.

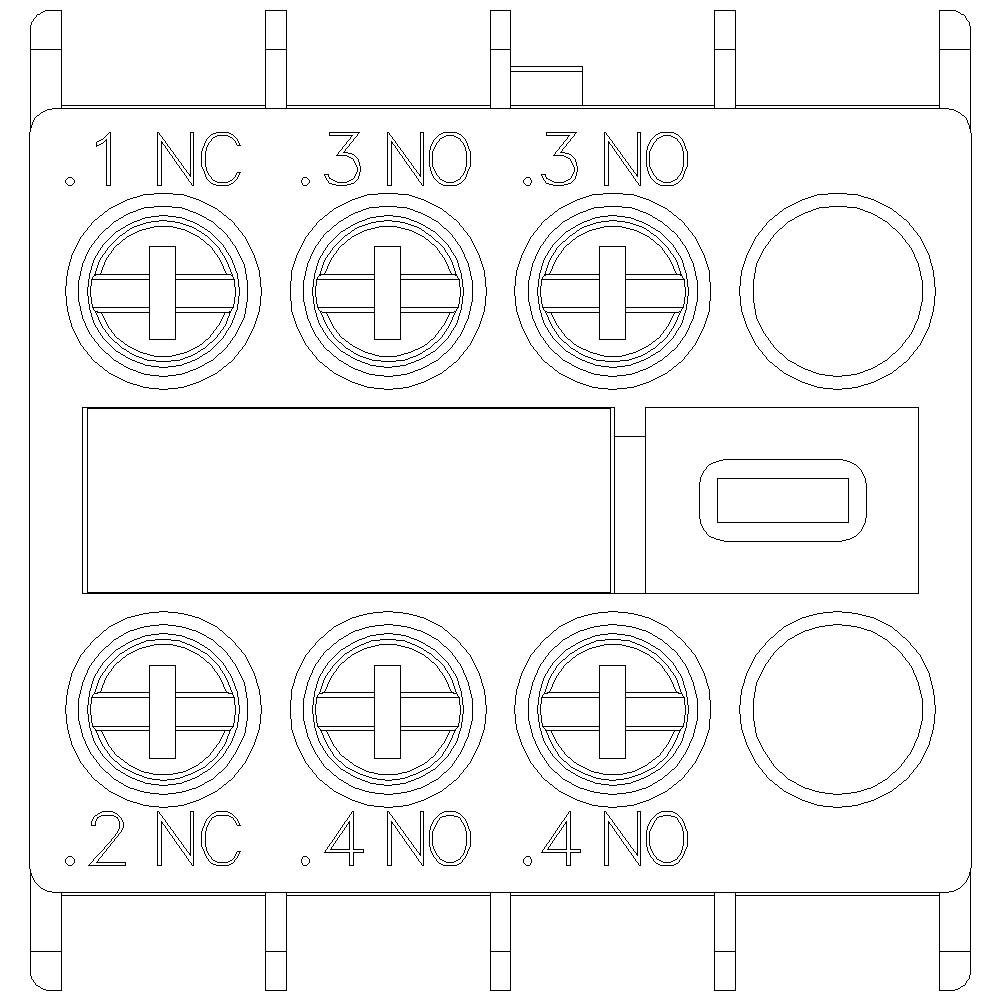

'Diagramm einer elektrischen Anschlussbox mit vier Klemmen, markiert als .1 NC, .2 NC, .3 NO, .3 NO. Zeigt Schaltkontaktbelegung.'

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschalter

Anschluss

Schrauben

Typ

3RH2911-1HA21

Baugröße

S00

Hilfskontaktart

2 Schließer

1 Öffner

Datenblatt (PDF)

Sofort-Lieferung Mi., 30. Sept.

17 Set(s)

Verkauf und Versand:

Automation24 AT Widerruf

versandkostenfrei ab € 100,00 Bestellwert bei diesem Anbieter

Anzahl

Set(s)

Gesamt

€ 11,50

steuerfreie IGL

€ 9,08

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Do., 1. Okt.

2 Set(s)

Versand

€ 15,82

€ 14,99

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Hilfsschalter 2S+1Ö Strombahnen:1Ö, 1S für Hilfs-/Motorschütze S00/S0

2, 1, 6 A, Schraubanschluss, aufsteckbar, sonstige, ohne

Technische Daten

Ausführung des Produkts: frontseitig aufschnappbar
Produktfunktion / Zwangsführung: ja
Produktfunktion / Zwangsführung, Anmerkung: mit 3RH2
Produktfunktion / Spiegelkontakt: ja
Produktfunktion / Spiegelkontakt, Anmerkung: mit 3RT2
Anwendungsbereich: zur Erweiterung der Hilfskontakte im Steuerstromkreis
Eignung zur Verwendung: Hilfs- und Leistungsschütz
Stoßspannungsfestigkeit: 6 kV
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 16), 2x (18 ... 14)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Produkt-Art: Hilfsschalter

Typ: 3RH2911-1HA21

Baugröße: S00
S0
S2
S3

Hilfskontaktart: 2 Schließer
1 Öffner

Dauerstrom (max.): 6 A

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: steckbar

Montageart: Schnappbefestigung

Anschluss: Schrauben

Elektrische Lebensdauer: 200000

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 36 mm

Höhe: 37.5 mm

Tiefe: 43.7 mm

Abm.: (B x H x T) 36 x 37.5 x 43.7 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2862277 Siemens 3RH2911-1HA21 Hilfsschalter steckbar Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862277 Siemens 3RH2911-1HA21 Hilfsschalter steckbar Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Hilfsschalter frontseitig, 2 S + 1 Ö Strombahn 1 Ö, 1 S, 1 S für 3RH2 und 3RT2 Schraubanschluss .1/.2, .3/.4, .3/.4 Hilfsschalter SIRIUS 3RH29 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Die frontseitigen Hilfsschalter 3RH29 können ohne Werkzeug baugrößenunabhängig auf die Schütze 3RT2 und Hilfsschütze 3RH2 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
