Siemens 3RP25052CW30 3RP2505-2CW30 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 s

Ein blaues Siemens Sirius Zeitrelais-Modul mit drei Einstellknöpfen. Es ist für die Steuerung in automatisierten Systemen vorgesehen.

Abbildung ähnlich

Ein Schaltschrank mit mehreren elektrischen Komponenten und Verdrahtungen, zeigt ein organisiertes elektrisches System mit Kontrollleuchten oben.

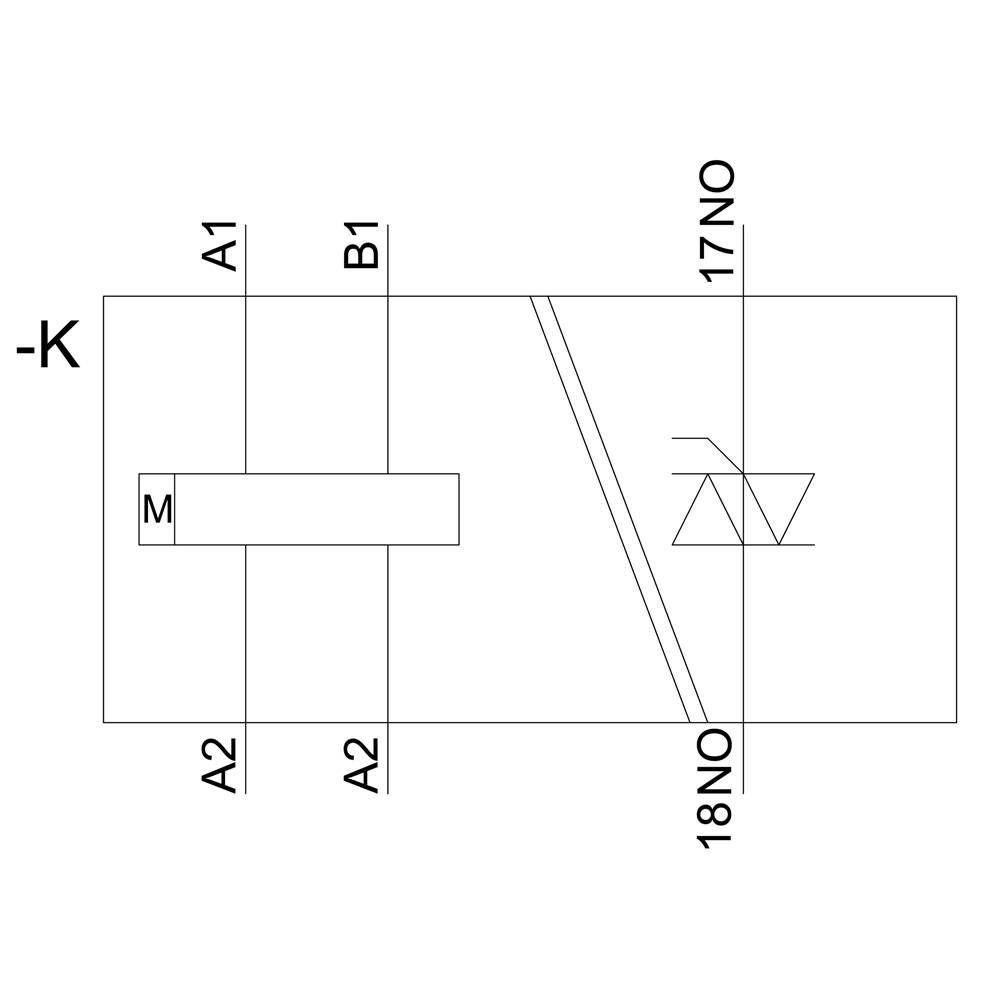

Schaltplan zeigt einen Motor (M), mit Schaltverbindungen A1, A2, B1, und 17NO/18NO sowie einem Schalter -K. Verbindungen sind schematisch dargestellt.

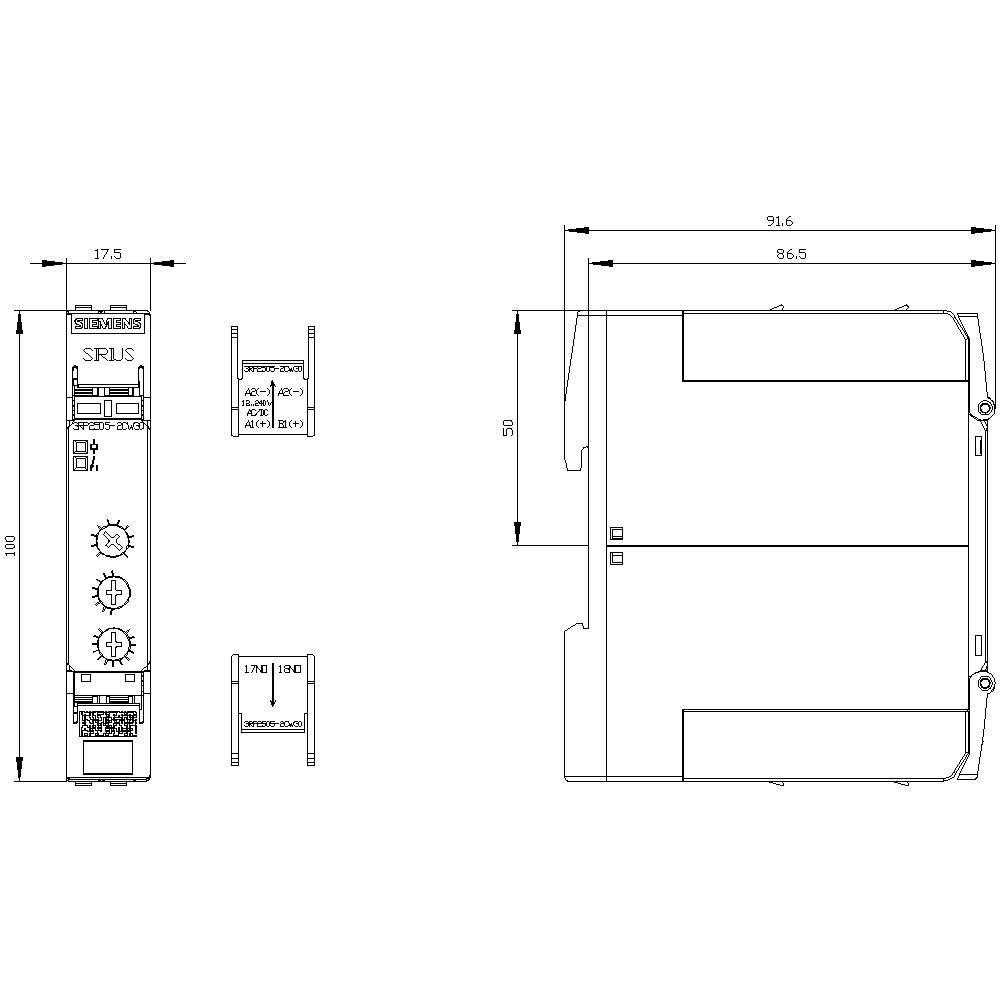

Technische Zeichnung zeigt die Front- und Seitenansicht eines elektronischen Geräts. Maße sind detailliert angegeben.

1/4

Abbildung ähnlich

Produkt-Art

Zeitrelais

Ausführung

Multifunktional

Betriebsspannung min.

12 V

Betriebsspannung max.

240 V

Kontaktart

1 Schließer

Datenblatt (PDF)

Lieferung Di., 27. Okt.

53 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 79,76

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Fr., 16. Okt.

Kostenfreier Versand

€ 149,99

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Zeitrelais, 1S, 13 Funktionen, 0,05s-100h, AC/DC 12-240 V, Federzuganschluss

Verzögerer,Verzögerungsrelais,Zeitbaustein,Zeitmodul,Zeitrelais,Zeitschalter

Unser Service für Sie

Technische Daten

Produkt-Art: Zeitrelais

Typ: 3RP2505-2CW30

Ausführung: Multifunktional

Anschluss: Federzuganschluss

Betriebsspannung min.: 12 V

Betriebsspannung max.: 240 V

Betriebsspannungsbereich: 12 - 240 V

Kontaktart: 1 Schließer

Zeitbereich (min.): 0.05 s

Zeitbereich (max.): 100 h

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Elektrische Lebensdauer: 300000

Mechanische Lebensdauer: 10000000

Breite: 17.5 mm

Höhe: 100 mm

Tiefe: 90 mm

Abm.: (B x H x T) 17.5 x 100 x 90 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 17.5

: 100 mm

: 90 mm

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: Federzuganschluss

: 0

: 0

: 0

: 0

: 1

: 0

: FALSE

: FALSE

: TRUE

: AC/DC

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1699163 Siemens 3RP25052CW30 3RP2505-2CW30 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 s - 100 h 1 Schließer

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1699163 Siemens 3RP25052CW30 3RP2505-2CW30 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 s - 100 h 1 Schließer

Beschreibung

Zeitrelais, Multifunktion 1 S Halbleiter 13 Funktionen 7 Zeitbereiche (0,05 s...100 h) AC/DC 12-240 V bei AC 50/60 Hz mit LED, Federzuganschluss (Push-In) Zeitrelais SIRIUS 3RP25, 13 Funktionen, für alle zeitverzögerten Schaltvorgänge in Steuer-, Anlass-, Schutz- und Regelschaltungen.
Großer Einsatzbereich durch vielfältige Funktionen auf kleinstem Raum. Weltweit einsetzbar dank internationaler Approbationen und Weitspannungsbereich. Das innovative Gehäusekonzept in Industriebauform bietet beschriftete Abdeckklappen, abnehmbare Anschlussklemmen und vieles mehr.
Lieferbar als Einzel- oder Multifunktionszeitrelais mit Halbleiterausgang oder als elektromechanisches Relais mit und ohne Zwangsführung, jeweils mit verschiedenen Anschlusstechniken.
Im Lieferumfang sind bereits Klebefolien zur Funktionskennzeichnung enthalten.
Die Zeitrelais 3RP25 lösen die bewährte Baureihe 3RP15 ab.
SIRIUS Relais - ein Programm für alle Fälle.
