Siemens 3RP25112AW30 3RP2511-2AW30 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.5

Ein blaues Siemens SIRIUS Modul, Modellnummer '3RP2511-2AW30', mit Steckanschlüssen oben und Bedienelement an der Vorderseite.

Abbildung ähnlich

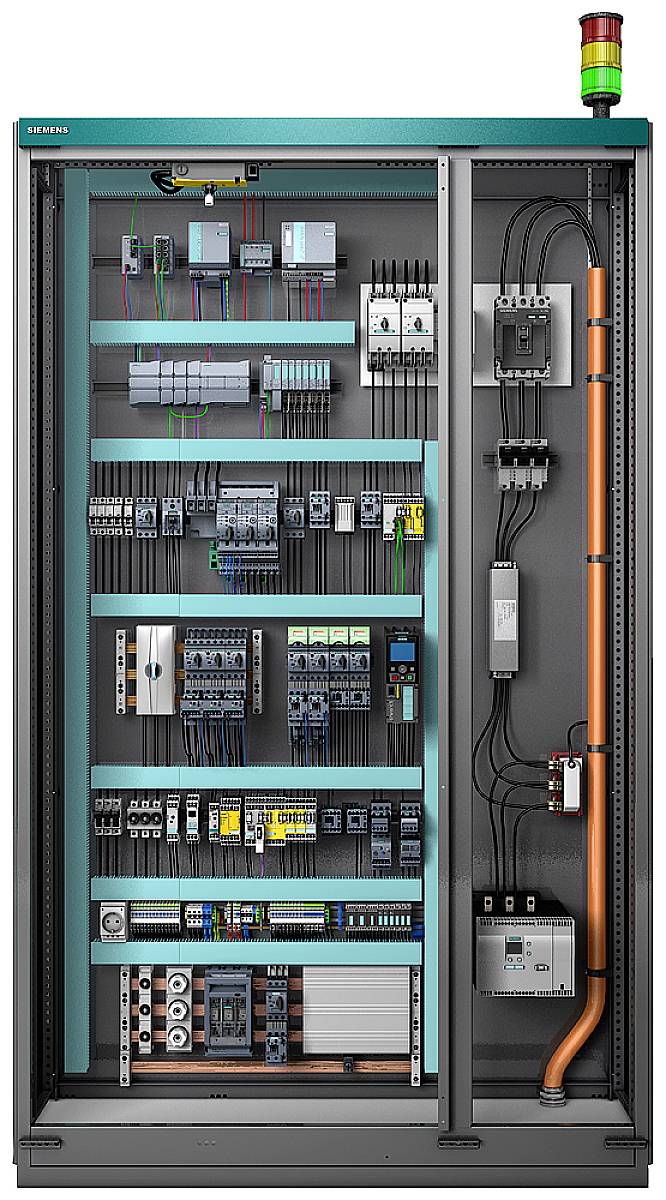

Ein Schaltschrank mit verschiedenen elektrischen Komponenten, Kabeln und Steuerungsmodulen. Oben rechts befindet sich ein Statuslicht.

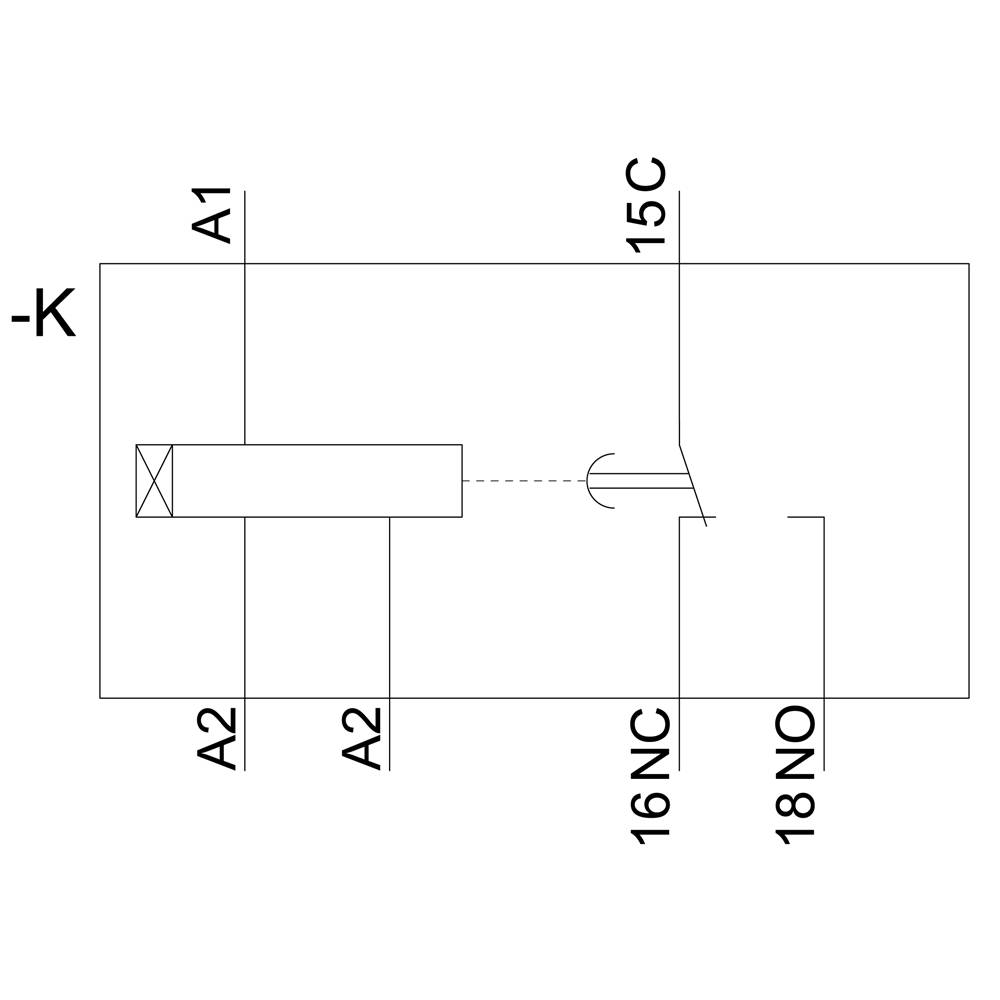

Technische Zeichnung eines elektrischen Schaltschemas: Relais -K mit Kontaktpunkten A1, A2, 15C, 16NC und 18NO, zeigt Schaltsituation.

Technische Zeichnung eines Geräts mit Abmessungen: Breite 175 mm, Höhe 58 mm, andere Details zeigen Seitenansicht und Frontansicht.

1/4

Abbildung ähnlich

Produkt-Art

Zeitrelais

Ausführung

Multifunktional

Funktionen

Ansprechverzögerung

Betriebsspannung min.

12 V

Betriebsspannung max.

240 V

Datenblatt (PDF)

Lieferung Di., 27. Okt.

93 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 40,40

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Fr., 16. Okt.

Kostenfreier Versand

€ 71,66

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Zeitrelais, ansprechverzögert, 1W, 1 Zeitbereich 0,5-10s, AC/DC 12-240V

Federzuganschluss, Komplettgerät mit Sockel: ja, Geeignet für Hutschienenmontage: ja, Geeignet für Frontmontage: nein, Aufsteckbar auf Schütz: nein, Funktion ansprechverzögert: ja, Funktion rückfallverzögert: nein, Funktion einschaltwischend: nein, Funktion ausschaltwischend: nein, Funktion Stern/Dreieck: nein, Funktion Impulsformend: nein

Technische Daten

Ausführung des elektrischen Anschlusses: FederzuganschlussKomplettgerät mit Sockel: jaGeeignet für Hutschienenmontage: jaGeeignet für Frontmontage: neinAufsteckbar auf Schütz: neinFunktion ansprechverzögert: jaFunktion rückfallverzögert: neinFunktion einschaltwischend: neinFunktion ausschaltwischend: neinFunktion Stern/Dreieck: neinFunktion Impulsformend: neinFunktion blinkend mit Pause beginnend, Festzeit: neinFunktion blinkend mit Impuls beginnend, Festzeit: neinFunktion taktend mit Pause beginnend, variabel: neinFunktion taktend mit Impuls beginnend, variabel: neinZeitbereich: 0,5..10 sFernbedienung möglich: neinGeeignet als Fernbedienung: neinBemessungssteuerspeisespannung Us bei AC 50 Hz: 12..240 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 12..240 VBemessungssteuerspeisespannung Us bei DC: 12..240 VSpannungsart zur Betätigung: AC/DCAnzahl der Ausgänge, verzögert, Wechsler: 1Ausgänge, umschaltbar verzögert/unverzögert: neinMit Halbleiterausgang: neinBreite: 17,5 mmHöhe: 100 mmTiefe: 90 mmVerpackungseinheit: 1 StückMaße (cm): 109 × 36 × 126Bruttogewicht: 0,128 kg, Nettogewicht: 0,128 kgECLASS 7: Zeitrelais (27371605)

Produkt-Art: Zeitrelais

Typ: 3RP2511-2AW30

Ausführung: Multifunktional

Anschluss: Federzuganschluss

Funktionen: Ansprechverzögerung

Betriebsspannung min.: 12 V

Betriebsspannung max.: 240 V

Betriebsspannungsbereich: 12 - 240 V

Kontaktart: 1 Wechsler

Zeitbereich (min.): 0.5 s

Zeitbereich (max.): 10 s

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Elektrische Lebensdauer: 100000

Mechanische Lebensdauer: 10000000

Breite: 17.5 mm

Höhe: 100 mm

Tiefe: 90 mm

Abm.: (B x H x T) 17.5 x 100 x 90 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 17.5

: 100 mm

: 90 mm

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: Federzuganschluss

: 0

: 0

: 0

: 0

: 0

: 1

: FALSE

: FALSE

: TRUE

: AC/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1704574 Siemens 3RP25112AW30 3RP2511-2AW30 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.5 - 10 s 1 Wechsler

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1704574 Siemens 3RP25112AW30 3RP2511-2AW30 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.5 - 10 s 1 Wechsler

Beschreibung

Zeitrelais, elektronisch ansprechverzögert 1 Wechsler, 1 Zeitbereich 0,5...10 s AC/DC 12-240 V bei AC 50/60 Hz mit LED, Federzuganschluss (Push-In) Zeitrelais SIRIUS 3RP25, ansprechverzögert, für diverse zeitverzögerte Schaltvorgänge in Steuer-, Anlass-, Schutz- und Regelschaltungen, z.B. kaskadierten Motoranlauf.
Großer Einsatzbereich durch vielfältige Funktionen auf kleinstem Raum. Weltweit einsetzbar dank internationaler Approbationen und Weitspannungsbereich. Das innovative Gehäusekonzept in Industriebauform bietet beschriftete Abdeckklappen, abnehmbare Anschlussklemmen und vieles mehr.
Lieferbar als Einzel- oder Multifunktionszeitrelais mit Halbleiterausgang oder als elektromechanisches Relais mit und ohne Zwangsführung, jeweils mit verschiedenen Anschlusstechniken.
Die Zeitrelais 3RP25 lösen die bewährte Baureihe 3RP15 ab.
SIRIUS Relais - ein Programm für alle Fälle.
