Siemens 3RT1066-6AD36 Leistungsschütz 3 Schließer 160 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens kaufen

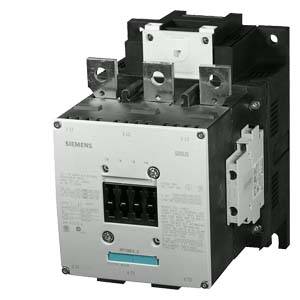

Ein großer, rechteckiger elektrischer Schalter mit mehreren Anschlüssen und einem Schalterhebel, geeignet für industrielle Anwendungen.

Abbildung ähnlich

Eine geöffnete Schalttafel mit Kabeln und Schaltern. Im Hintergrund durch ein regennasses Fenster ist eine unscharfe industrielle Maschine zu sehen.

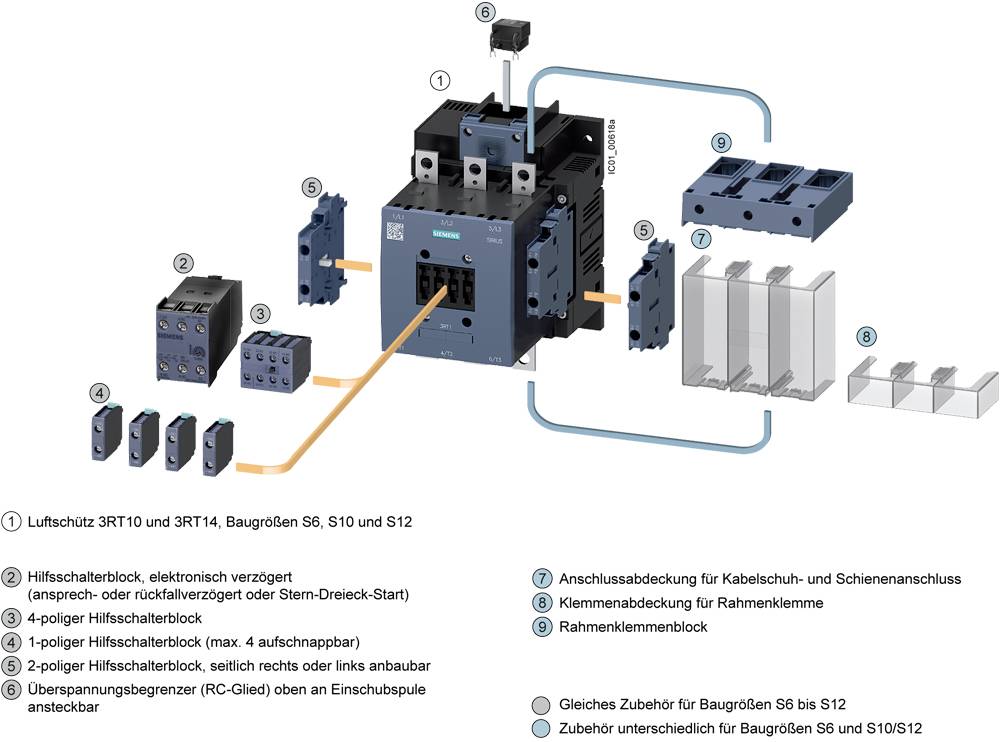

'Schaltgerät mit Zubehör: Hauptschalter in der Mitte, umgeben von verschiedenen elektrischen Zubehörteilen und Anschlüssen, gekennzeichnet und nummeriert.'

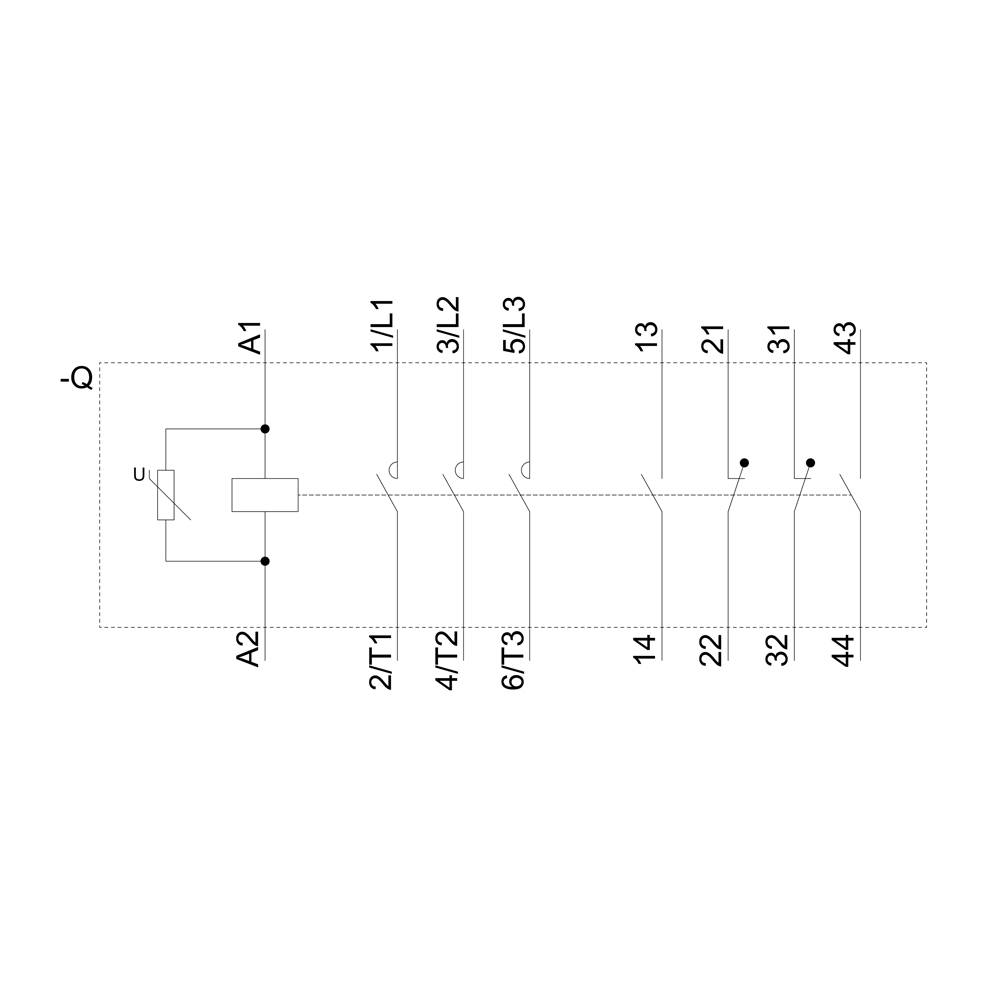

Schaltplan eines elektrischen Schützes mit Anschlussklemmen A1, A2, L1, L2, L3, T1, T2, T3. Quadrat und Linien zeigen Verdrahtung.

Technische Zeichnung eines elektrischen Schalters mit Detailansichten von vorne, seitlich und oben, inklusive Schaltpläne.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

1000 V/AC

Leistung

160 kW

Anschluss

Schienenanschluss

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 761,04

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Di., 27. Okt.

Kostenfreier Versand

€ 1.737,50

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Schütz,AC-3e,300A/160kW/400V,3-polig,AC/DC42-48V,2S+2Ö,Anschlussschiene/Schraubanschluss

Drehstromschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Niederspannungs-Schalttechnik,Schaltmodul,Schütz

Technische Daten

Spannungsart: AC/DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 240 mm²

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: 3RT1066-6AD36

Baugröße: S10

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 1000 V/AC

Schaltspannung (max.): 1000 V/AC

Dauerstrom (max.): 300 A

: 160 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schraubbefestigung

Anschluss: Schienenanschluss

Mechanische Lebensdauer: 10000000

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 145 mm

Höhe: 210 mm

Tiefe: 202 mm

Abm.: (B x H x T) 145 x 210 x 202 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 160 kW

: 3

: 2

: 2

: 300 A

: 330 A

: Schienenanschluss

: AC/DC

: 280 A

: 160 kW

: 183.8746875

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1746210 Siemens 3RT1066-6AD36 Leistungsschütz 3 Schließer 160 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1746210 Siemens 3RT1066-6AD36 Leistungsschütz 3 Schließer 160 kW 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens

Beschreibung

Leistungsschütz, AC-3e/AC-3 300 A, 160 kW / 400 V AC (50-60 Hz) / DC Uc: 42-48 V 3-polig, Hilfskontakte 2 S + 2 Ö Antrieb: konventionell Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Leistungsschütz SIRIUS 3RT1 zum Schalten von Motoren.
Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie können mit AC oder DC betätigt werden, einige Varianten besitzen einen Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.
Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
