Siemens 3RT1076-2AT36 Schütz 3 Schließer 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St. kaufen

Ein dreipoliger elektrischer Leistungsschalter mit blauem Gehäuse und silbernen Klemmen, geeignet für industrielle Steuerungen.

Abbildung ähnlich

Blick in eine Fabrik mit Maschinensteuerung. Links ist ein Schaltschrank mit Kabeln und Schaltern, rechts eine industrielle Maschine hinter nassem Glas.

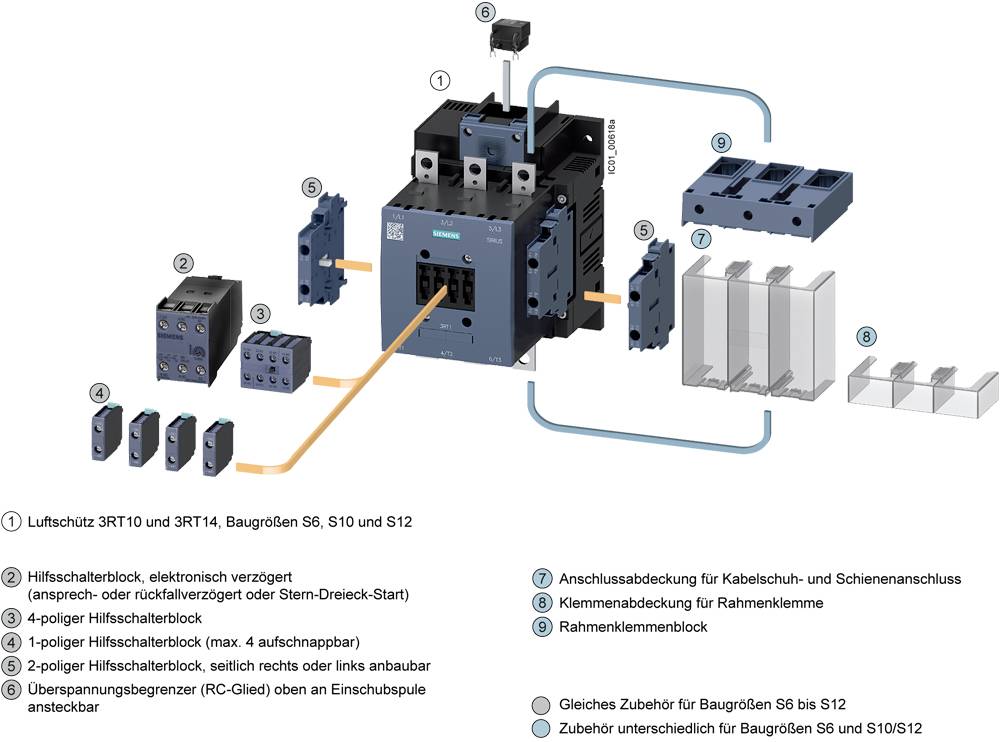

'Darstellung von Luftschütze 3RT10 und 3RT14, Baugrößen S6, S10 und S12, mit zugehörigem Zubehör und elektrischen Anschlusskomponenten.'

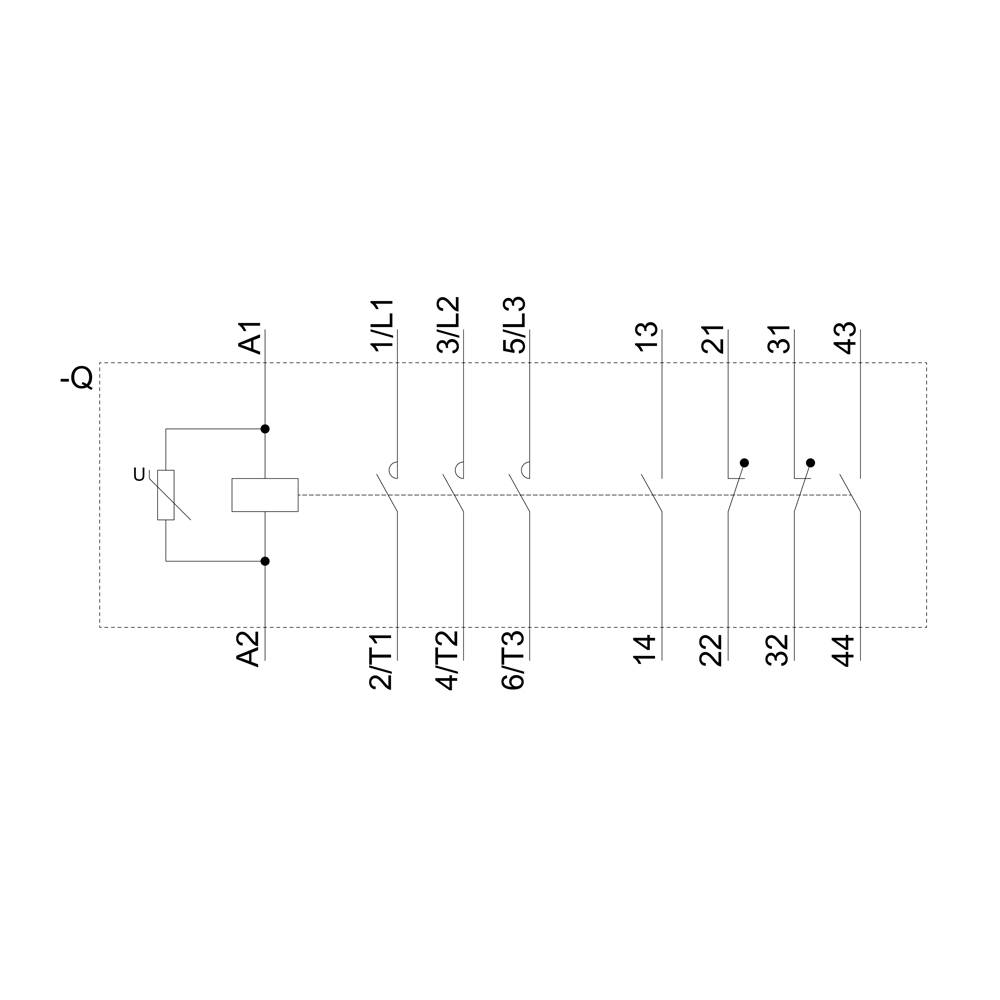

'Schützschaltplan: Phasen L1, L2, L3 verbunden mit T1, T2, T3 über Kontakte 1L1, 3L2, 5L3 und 2T1, 4T2, 6T3. Steuerkreise A1, A2.'

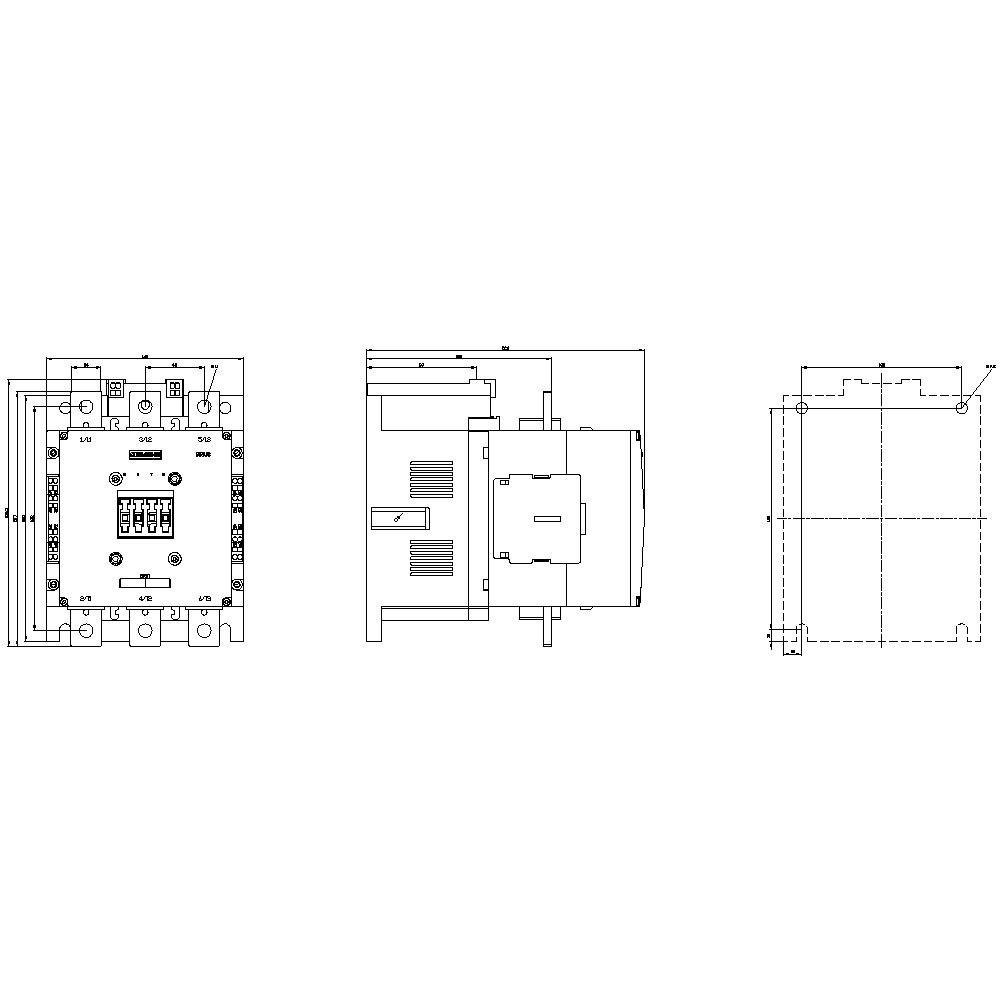

Technische Zeichnung eines elektronischen Geräts mit mehreren Ansichten: Vorderansicht zeigt Anschlüsse, Seitenansicht zeigt Gehäuseform, Schnittansicht zeigt interne Struktur.

1/5

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

3polig

Nennspannung

1000 V/AC

Anschluss

Schienenanschluss

Typ

3RT1076-2AT36

Datenblatt (PDF)

Lieferung Di., 10. Nov.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 1.326,17

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Do., 29. Okt.

Kostenfreier Versand

€ 3.137,50

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Schütz,AC-3e,500A/250kW/400V,3-polig,AC/DC575-600V,2S+2Ö,Anschlussschiene/Federzuganschluss

Drehstromschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Niederspannungs-Schalttechnik,Schaltmodul,Schütz

Technische Daten

Spannungsart: AC/DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 240 mm²

Produkt-Art: Schütz

Typ: 3RT1076-2AT36

Baugröße: S12

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 1000 V/AC

Schaltspannung (max.): 1000 V/AC

Dauerstrom (max.): 500 A

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schraubbefestigung

Anschluss: Schienenanschluss

Mechanische Lebensdauer: 10000000

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 160 mm

Höhe: 214 mm

Tiefe: 225 mm

Abm.: (B x H x T) 160 x 214 x 225 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 250 kW

: 3

: 2

: 2

: 500 A

: 610 A

: Schienenanschluss

: AC/DC

: 430 A

: 250 kW

: 294.1995

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1704807 Siemens 3RT1076-2AT36 Schütz 3 Schließer 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1704807 Siemens 3RT1076-2AT36 Schütz 3 Schließer 1000 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3 500 A, 250 kW / 400 V AC (50-60 Hz) / DC Uc: 575-600 V 3-polig, Hilfskontakte 2 S + 2 Ö Antrieb: konventionell Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Federzuganschluss Leistungsschütz SIRIUS 3RT1 zum Schalten von Motoren.
Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie können mit AC oder DC betätigt werden, einige Varianten besitzen einen Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.
Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
